4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
208
4

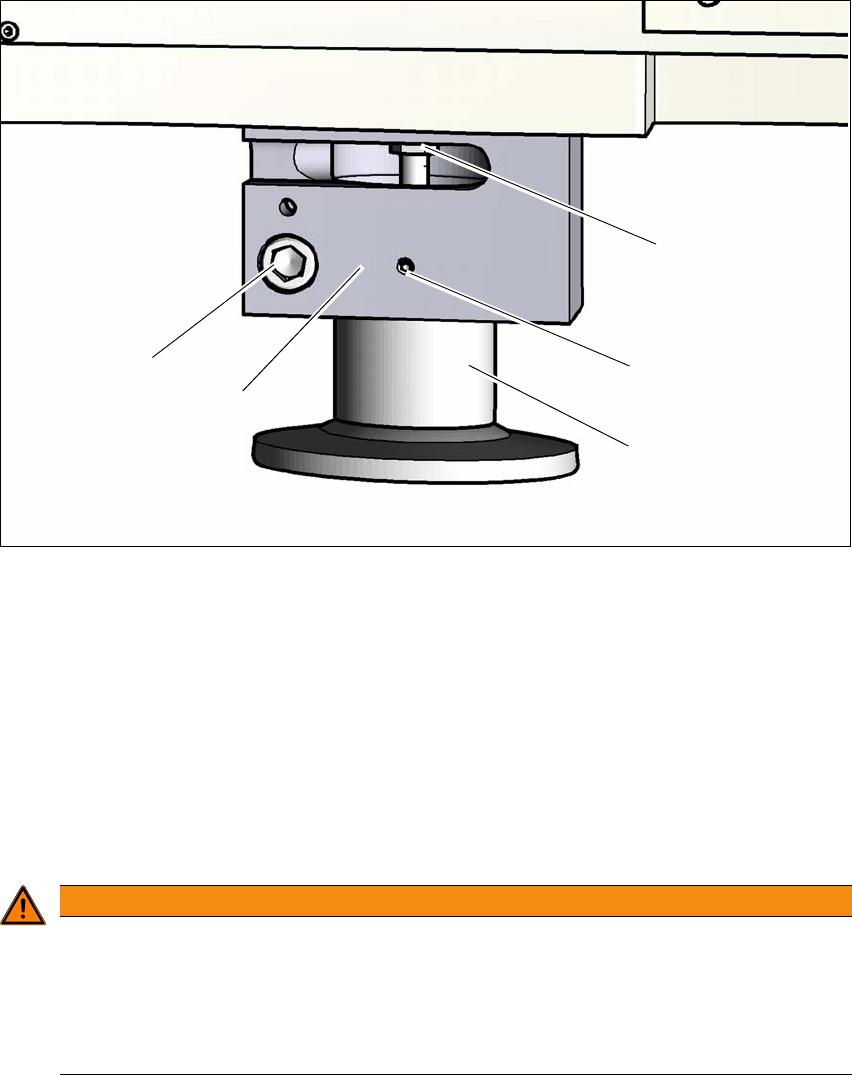

Obr. 4.3 - 4 Adaptéry nastavení výšky
4
(1) Seřizovací šroub k nastavení výšky
(2) Pojistný šroub
(3) Adaptér nastavení výšky
(4) Upínka
(5) Upínací šroub
Povolte pojistný šroub (2). Pojistný šroub jistí adaptér nastavení výšky a zabraňuje, aby vy-
padl po uvolnění upínky.
4
Povolte upínací šroub a vytáhněte adaptér nastavení výšky směrem dolů.
Na novém adaptéru nastavení výšky zkontrolujte, jestli se šroub k nastavení výšky (1) volně
otáčí. Šroub popřípadě vytáhněte a závit namažte tukem Topas NCA 52.
Aby šlo adaptér nastavení výšky snadno zasunout do upínky (4), namažte je v oblasti upnutí
tukem typu Topas NCA 52.
VÝSTRAHA
Nebezpečí úrazu!
Po povolení upnutí může adaptér nastavení výšky vypadnout, i když je zajištěný fixačním
šroubkem v drážce, a způsobit úrazy rukou a nohou.
Adaptér nastavení výšky podržte a zajistěte, aby nemohl vypadnout.
Dávejte si pozor na ruce a nohy.
(3)
(1)
(2)
(4)
(5)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacího automatu
209
Použijte adaptér nastavení výšky vhodný pro požadovanou transportní výšku obvodových
desek.
Adaptér nastavení výšky zasuňte do upínky tak, aby drážka najela na pojistný šroub (2).
Pojistný šroub (2) trochu utáhněte.
Trochu utáhněte upínací šroub (5), aby adaptér nastavení výšky zůstal pohyblivý, avšak bez
vůle ve směru Z.
Stejným postupem namontujte další tři adaptéry nastavení výšky.
Teď osazovací automat opatrně spusťte vysokozdvižným vozíkem, aby adaptér nastavení
výšky rovnoměrně dosedl na zem. Druhá osoba by měla v každém případě kontrolovat sta-
bilní polohu osazovacího automatu během spouštění dolů. Popřípadě bude nutné upnutí
adaptérů nastavení výšky trochu uvolnit.
Adaptér nastavení výšky seřiďte pomocí se seřizovacích šroubů dvoustranným vidlicovým
klíčem velikosti 20 tak, aby dosáhly příslušné transportní výšky.
Osazovací automat vyrovnejte pomocí vodováhy ve směru X a po směru Y.
4
Upevňovací šroub utáhněte momentem o 130 Nm.
UPOZORNĚNÍ
Popis pro vyrovnání osazovacího automatu ve směru X a Y je uveden v části 4.3.9, Strana
214
.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
210
4.3.7 Vzdálenosti noh stroje od pevných bočnic transportu desek
4.3.7.1 Rozteče noh stroje jednoduchého transportu desek
4
Obr. 4.3 - 5 Vzdálenosti noh stroje jednoduchého transportu desek v milimetrech
Pevná bočnice transportu v
krajní poloze vpravo
a
Pevná bočnice trans-
portu v krajní
poloze vlevo
a
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
