4.3.7.3 Vzdálenosti patek stroje osazovacího automatu a WPC5/WPC6
4
Obr. 4.3 - 7 Vzdálenosti patek stroje osazovacího automatu a WPC5/WPC6 v milimetrech
4.3.8 Integrace osazovacího automatu do výrobní linky
Dodržujte všechny všeobecné výstražné pokyny uvedené v části 4.3.1, Strana 201.
Dodržujte všechny všeobecné výstražné pokyny k přepravě osazovacího automatu, které
jsou uvedeny v části 4.3.2
, Strana 202
Nástroje a pomocné prostředky jsou uvedené v části 4.3.5, Strana 205.
4.3.8.1 Vyrovnání a seřízení osazovacího automatu v lince
Osazovací automat zdvihněte vysokozdvižným vozíkem, aby nohy stroje nebyly zatížené.
Zjistěte transportní výšku obvodové desky osazovacího automatu ve výrobní lince a výšku
přibližně nastavte pomocí šestihranného šroubu k nastavení výšky.
Popř. namontujte nohy stroje pro příslušnou transportní výšku obvodové desky (viz 4.3.6
strana 206).
Umístěte osazovací automat pomocí vysokozdvižného vozíku na volné místo ve výrobní
lince.
a) Rozměr závisí na poloze pevné bočnice. Všechny
rozměry v mm.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacího automatu
213
Při tom dbejte na zarovnání transportů desek a zkontrolujte vzdálenost od předchozího osa-
zovacího automatu.
4
4
Osazovací Automat vyrovnejte pomocí vodováhy ve směru X a Y (viz 4.3.9 strana 214).
Transporty obvodových desek vyrovnejte pomocí dlouhých pomocných desek. Při tom umís-
těte osazovací automat do konečné pozice. Dlouhou pomocnou desku musí jít snadno a bez
zasekávání prostrčit transportem obvodových desek až k sousednímu osazovacímu auto-
matu.
Pomocí vodováhy znovu zkontrolujte směr X a Y a popřípadě opravte nastavení výšky noh
stroje.
Upevňovacím šroubem utáhněte nohy stroje na otočný moment o 130 Nm.
Poklepejte nohy kladivem a zkontrolujte jejich nosnost.
Pomocí vodováhy stroje znovu zkontrolujte směr X a Y.
VÝSTRAHA
Nebezpečí poškození!
Jednostranný rychlý náraz nohou stroje na podlahu vede k deformacím upevnění nohou
stroje.
Osazovací automat pomalu spusťte dolů.
Druhá osoba musí kontrolovat, aby všechny nohy stroje dosedly na podlahu sou-
časně.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
214
4.3.9 Zarovnejte osazovací automatu vodorovně ke stroji
4

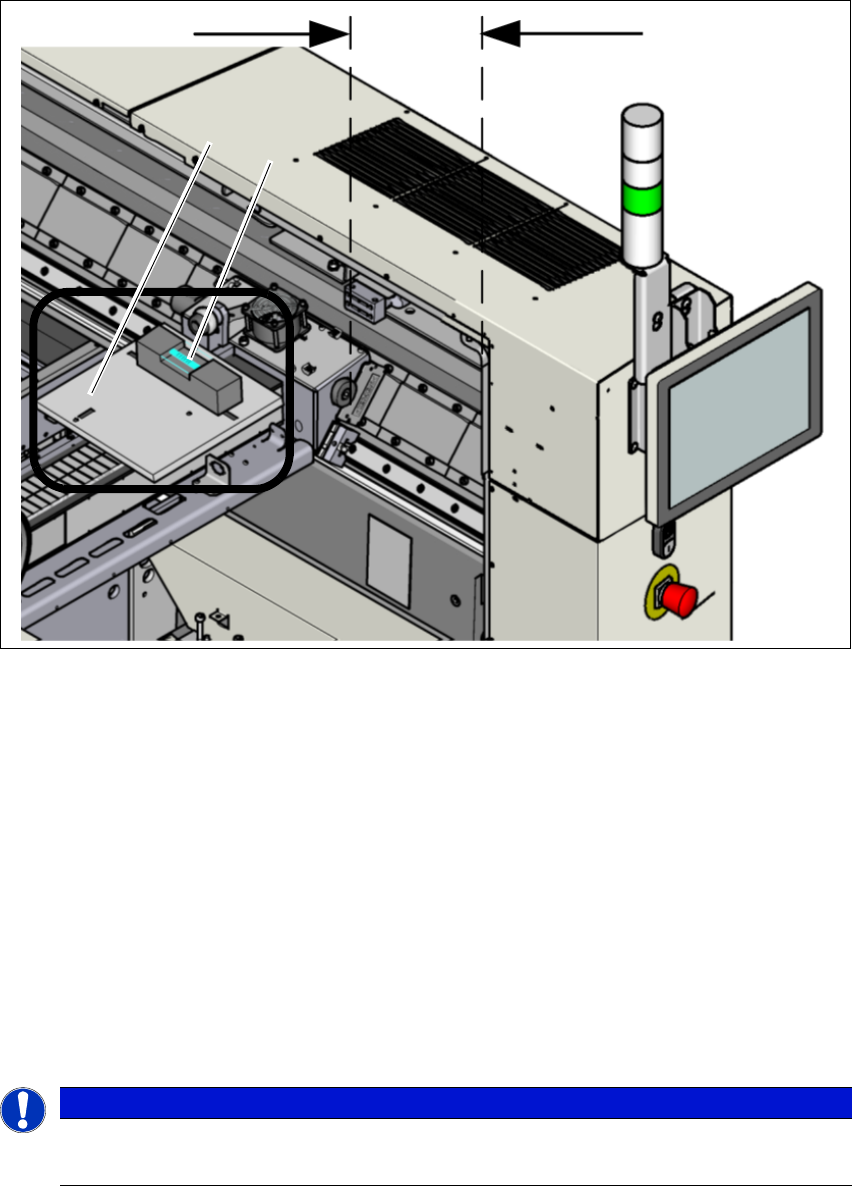

Obr. 4.3 - 8 Nastavení osazovacího automatu ve směru os X a Y - nastavení měření
Měření probíhá na portálu 1.
Portál zasuňte ve směru Y směrem dovnitř. Vzdálenost obou dorazů musí být asi 300 mm
(nebo asi 4-5 červených bodů na lineárním vedení).
Dosedací desku (1) umístěte na portál tak, aby 3 dosedací kolíky dosedaly na volné plochy
mezi pojezdovou plochou a magnety. Dbejte na to, aby 3 dosedací čepy dosedaly rovno-
měrně.
Vodováhu (s přesností měření o 0, 02 mm) položte na dosedací desku a proveďte měření na
3 místech.
– Vyrovnání osy Y, strana pohyblivých ložisek a straně pevných ložisek.
– Vyrovnání osy X uprostřed portálu X. Držák hlavy musí být uprostřed portálu X.
4
4
UPOZORNĚNÍ
Zajištění přesnosti vodováhy stroje při otáčení
Vodováhu stroje stavte na dosedací desku ve směru os X a Y vždy stejně.
300 mm
(1)
(
2)
