Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu Od verze softwaru SR.713.1 Vydání 12/2020 5.2 Ovládací a indikačn í prvky 231 5.2.3 Ovládací prvky na ovládacích p anelech osazovacího automatu …
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.2 Ovládací a indikační prvky Od verze softwaru SR.713.1 Vydání 12/2020
230
5.2.2 Přehled SIPLACE SX1/SX2 V2
5

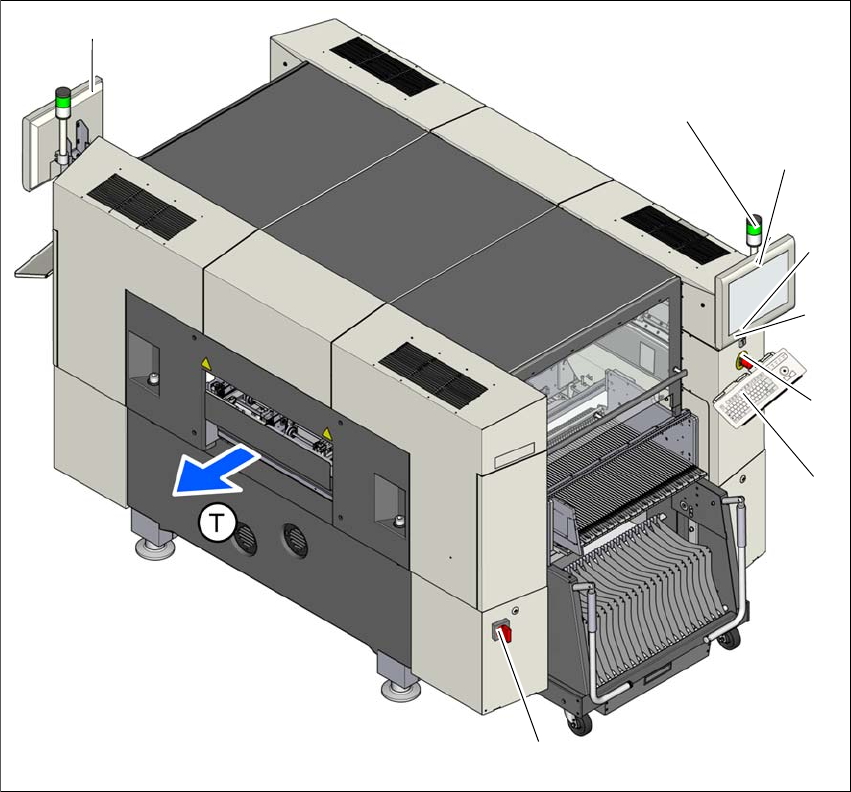

Obr. 5.2 - 2 Ovládací a zobrazovací prvky na SIPLACE SX1/SX2 V2
5
(1) Hlavní vypínač (5) Stop tlačítko (černé)
(2) Tlačítko Start (bílé) (6) Obrazovka LCD
(3) Tlačítko NOUZOVÉHO ZASTAVENÍ (7) Signalizační světla s houkačkou
(4) Klávesnice (T) Směr transportu desky
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.2 Ovládací a indikační prvky
231
5.2.3 Ovládací prvky na ovládacích panelech osazovacího automatu
Všechny ovládací prvky jsou dosažitelné osobami od výšky 1, 40 m.
Hlavní vypínač 5
Hlavní vypínač slouží k zapnutí nebo vypnutí síťového napájení osazovacího automatu.
Stop tlačítko (černé) 5
Černým tlačítkem lze pozastavit osazovací provoz osazovacího automatu.
Tlačítko Start (bílé) 5
Bílým tlačítkem lze osazovací automat spustit po zapnutí, resp. po odstranění chyb.
Tlačítko NOUZOVÉHO ZASTAVENÍ 5
Po stlačení zůstane toto tlačítko zasunuto. Přívod proudu do portálových os, vozíků konstrukčních
součástek, transportních pásů a nůžek je přerušen, napájení os v osazovací hlavě je redukováno.
Tlačítko je možné otočením opět uvolnit.
Vícedotykový displej (u SIPLACE SX1/SX2 V3) 5
Na každé straně osazovacího automatu je plochá obrazovka s povrchem obzvláště citlivým na do-
tek – „Multi-Touch“ (obrazovka s rozpoznáváním více prstů). Software stanice lze použít k zobra-
zení klávesnice pro zadání vstupu na obrazovce.
LCD displej (u SIPLACE SX1/SX2 V2) 5
Na každé straně automatu je plochý displej LCD s povrchem citlivým na dotek (dotyková obra-
zovka).
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
I při vypnutém hlavním vypínači je ještě v určitých částech uvnitř osazovacího automatu
životu nebezpečné napětí.
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.2 Ovládací a indikační prvky Od verze softwaru SR.713.1 Vydání 12/2020
232
Klávesnice (u SIPLACE SX1/SX2 V2) 5
Pod monitorem je umístěna klávesnice.
5
Signalizační světlo s houkačkou 5
Sekvenci barev signalizačních světel je možné nakonfigurovat:
– Dvoubarevné: bílá / zelená
– Tříbarevné: červená / žlutá / zelená
Signalizují provozní stavy a chyby osazovacího automatu. Viz část
Část 5.7 na straně 250.
POZOR
Nebezpečí nárazu do monitoru s klávesnicí!
Při práci na vozíku na součástky hrozí náraz do monitoru s klávesnicí.
Otočte monitor s klávesnicí úplně na stranu.
Dávejte pozor, abyste se nedostali hlavou pod monitor s klávesnicí.
