Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.3 Zapnutí linky SIPLACE
233
5.3 Zapnutí linky SIPLACE
5.3.1 Spuštění programu SIPLACE Pro Line Control GUI
Spusťte na linkovém počítači SIPLACE Pro Line Control GUI
pomocí nabídky Start systému Windows
Start --> Programy --> SIPLACE Pro --> LCGUI
nebo
pomocí ikony na ploše.
Zadejte své uživatelské údaje.
Systém se nyní připojuje k serveru SIPLACE Pro a otevírá uživatelské rozhraní.
5.3.2 Na co musíte dbát, než stanice zapnete
5
Zkontrolujte, zda jsou stanice připojeny k elektrickému napájení a zdroji tlakového vzduchu.
Proveďte na stanicích vizuální prohlídku. Dbejte obzvláště na to, aby se v oblasti pojezdu por-
tálů nenacházely žádné překážky.
Ujistěte s, že jsou osy Z všech hlav ve svých horních koncových polohách.
Při použití volitelného měniče Waffle Pack: Před zapnutím osazovacího automatu zapněte
měnič Waffle Pack.
5.3.3 Zapnutí stanice a spuštění uživatelského rozhraní softwaru stanice
5
Zapněte stanici hlavním vypínačem.
Po zapnutí zkontrolujte, zda tlakoměry ukazují potřebný provozní tlak.
Je načten software počítače stanice a zobrazí se okno „Výroba“ pro úroveň obsluhy „Výroba“
(viz následující obrázek).
POZOR
Před zapnutím stanic proveďte dále popsané kroky.
POZOR
Problémy s komunikací při zapnutí stanice!
Při předčasném zapnutí stanice může dojít k problémům s komunikací.
Stanici zapněte, až když je na monitoru počítače SIPLACE Pro zobrazená pracovní
plocha.
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.3 Zapnutí linky SIPLACE Od verze softwaru SR.713.1 Vydání 12/2020
234
5

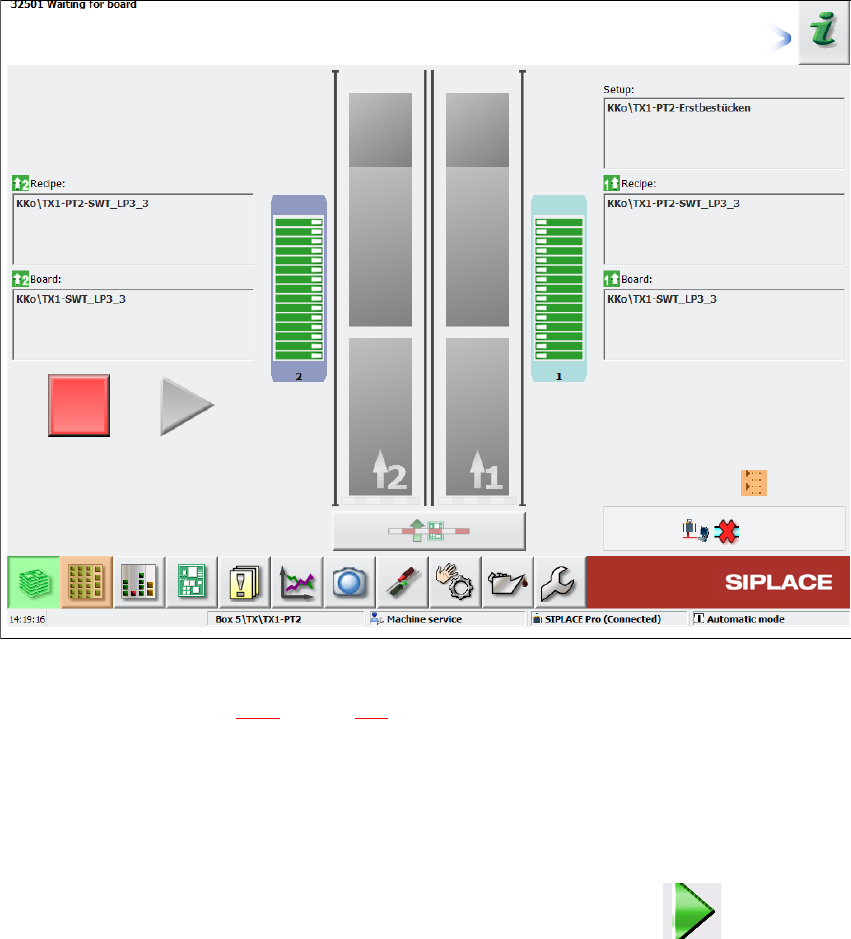

Obr. 5.3 - 1 Náhled „Výroba“ po načtení softwaru stanice (příklad)
Ve stavovém poli (viz část 5.5.1, Strana 239) se zobrazuje aktuální stav stanice a akce, kterou
máte provést.
Na pokyn „Stiskněte tlačítko Start“ stiskněte některé tlačítko Start.
Startovací tlačítka jsou na vstupní a výstupní straně stanice.
Provede se referenční chod. Po dokončení referenčního chodu je stanice připravena k pro-
vozu.
V pracovní oblasti uživatelského rozhraní se zobrazí (aktivuje) symbol .
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.3 Zapnutí linky SIPLACE
235
5.3.4 Chování startovacího tlačítka osazovacího automatu
Fungování tlačítek Start lze nastavit.
Otevřete náhled „Kontrola snímačů a funkcí“ (viz část 5.5.3, Strana 239).
Jsou možná následující nastavení:
Automatické spuštění výroby 5
Standardní nastavení.
Při stisknutí tlačítka Start se automaticky spustí výroba.
Stav výroby se nezmění 5
Například pro kalibraci a zkoušení osazovacího automatu.
Při stisknutí tlačítka Start se jen sepne proudový okruh, ale výroba se hned nespustí.
5
5.3.5 Vývojový diagram Zapnutí linky SIPLACE
Následující vývojový diagram ukazuje akce, které proběhnou po zapnutí linky SIPLACE.
POZOR
Funkce stroje lze ihned spustit pomocí grafického rozhraní nezávisle na nastavení tlačítek
Start. Pokud je proudový okruh již sepnut, není nutné žádné další potvrzení tlačítkem Start
osazovacího automatu.
