5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 ed ice V2 a V3 5.7 Signalizační světla s houkačkou Od verze softwaru SR.713.1 Vydání 12/2020 250 5.7 Signalizační světla s houkačkou 5.7.1 Přehled Signalizačn…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.6 Chybové zprávy a nápověda online
249
5.6.3 Význam barev v informacích k alarmu v online nápovědě
5
5.6.4 Kontextová online nápověda
Pro zobrazení informací k aktuálnímu náhledu je třeba spustit kliknutím na symbol systém
nápovědy
počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému náhledu, ze kterého byla nápověda spuš-
těna. Obsah online nápovědy lze zobrazit pomocí obsahu, rejstříku a funkcí vyhledávání.
Vyznačení textu Význam
červený text Číslo alarmu a hlášení alarmu
černý text Možná příčina (příčiny) alarmu
Zelený text Pokyny pro odstranění alarmu
modrý podtržený text Vyvolání dodatečných informací
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.7 Signalizační světla s houkačkou Od verze softwaru SR.713.1 Vydání 12/2020
250
5.7 Signalizační světla s houkačkou
5.7.1 Přehled
Signalizační světla signalizují provozní stavy a chyby osazovacího automatu. Houkačka hlásí
vzniklý alarm zvukově. Signalizační světlo lze konfigurovat ve dvou nebo třech barvách. Příslušný
systém signalizačních světel (dvoubarevný nebo tříbarevný) se nastavuje v automatické konfigu-
raci softwaru stanice.
5.7.2 Signalizační světlo (standardní)

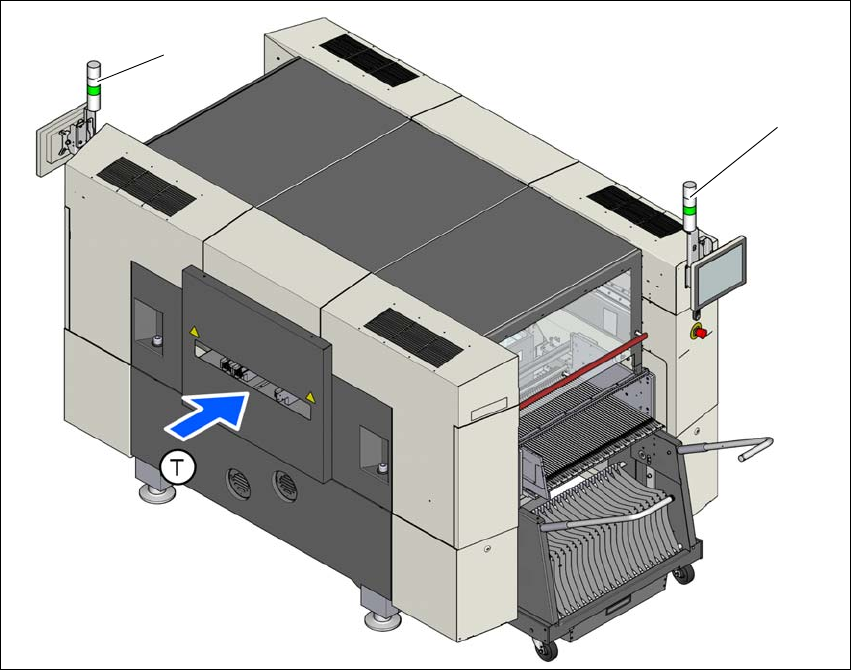

Obr. 5.7 - 1 Signalizační kontrolka provozních stavů
L1 Kontrolka hlášení vlevo
L3 Kontrolka hlášení vpravo
T Směr transportu desky
(L1)
(L2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.7 Signalizační světla s houkačkou
251
5.7.2.1 Konfigurace tříbarevného signalizačního světla a houkačky

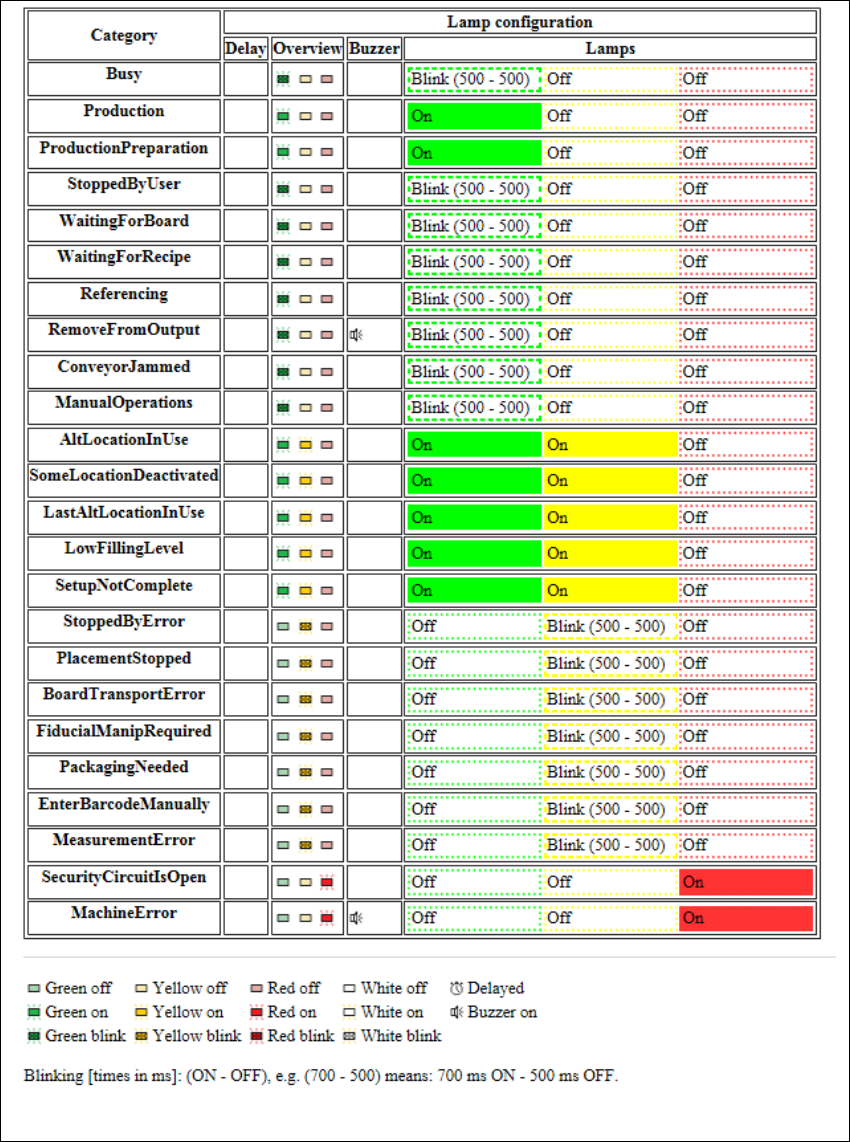

Obr. 5.7 - 2 Konfigurace tříbarevného signalizačního světla a houkačky
