5.7 Signalizační světla s houkačkou
5.7.1 Přehled
Signalizační světla signalizují provozní stavy a chyby osazovacího automatu. Houkačka hlásí
vzniklý alarm zvukově. Signalizační světlo lze konfigurovat ve dvou nebo třech barvách. Příslušný
systém signalizačních světel (dvoubarevný nebo tříbarevný) se nastavuje v automatické konfigu-
raci softwaru stanice.
5.7.2 Signalizační světlo (standardní)
Obr. 5.7 - 1 Signalizační kontrolka provozních stavů
L1 Kontrolka hlášení vlevo
L3 Kontrolka hlášení vpravo
T Směr transportu desky
(L1)
(L2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.7 Signalizační světla s houkačkou
251
5.7.2.1 Konfigurace tříbarevného signalizačního světla a houkačky

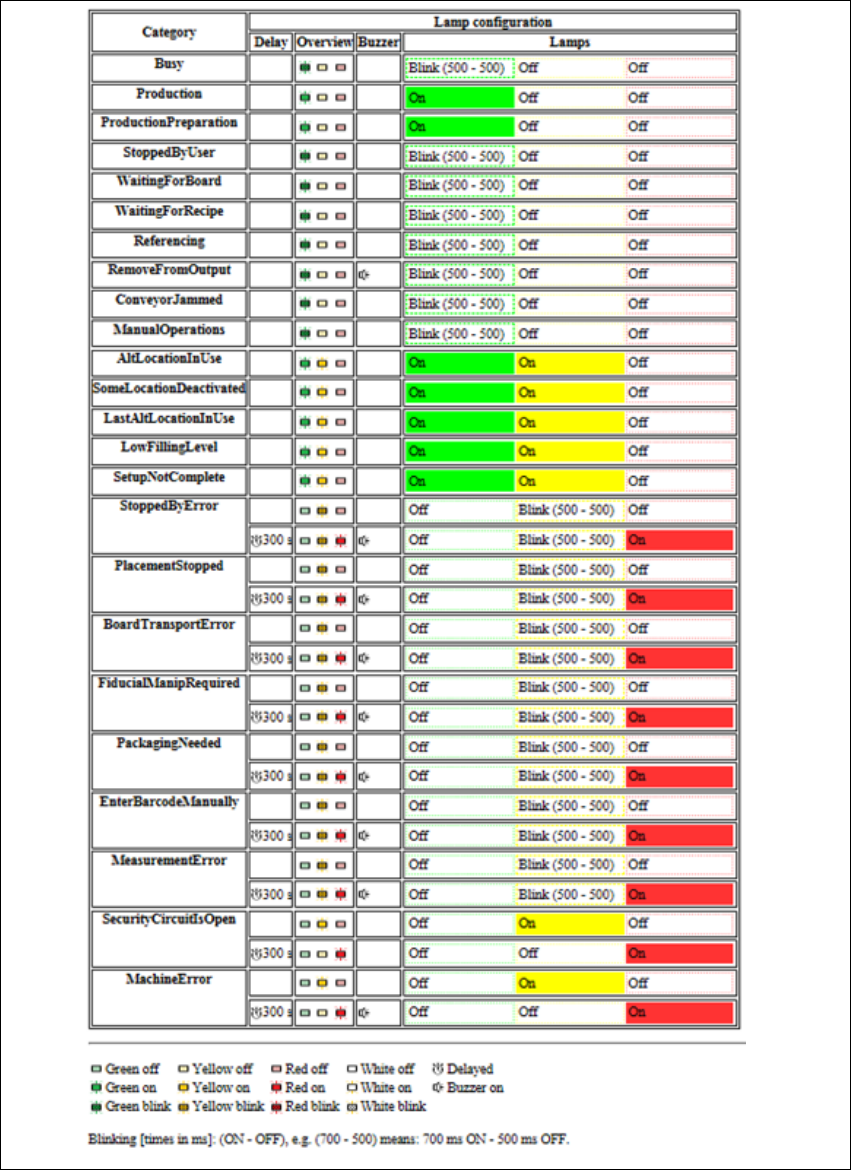

Obr. 5.7 - 2 Konfigurace tříbarevného signalizačního světla a houkačky
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.7 Signalizační světla s houkačkou Od verze softwaru SR.713.1 Vydání 12/2020
252
5.7.2.2 Konfigurace tříbarevného signalizačního světla se zpožděním a houkačky
Obr. 5.7 - 3 Konfigurace tříbarevného signalizačního světla a houkačky
