Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.9 Provedení kontrolního chodu
257
5.9 Provedení kontrolního chodu
5.9.1 Kontrola podávacích modulů X
5
Obr. 5.9 - 1 Kontrola podávacích modulů X
(1) Klapka
(2) Nůž
(3) Ukazatel stavu
(4) Indikátor LED
Zkontrolujte, zda je plný zásobník fólie podavače pásu X.
K tomu otevřete záklopku (pol. 1). Odstraňte krycí fólii a odřízněte ji nůžkami nebo integrova-
ným nožem (pol. 2).
5
(1)
(2)
(3)
(4)
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.9 Provedení kontrolního chodu Od verze softwaru SR.713.1 Vydání 12/2020
258
5
Zkontrolujte barevný ukazatel stavu (pol. 3 na obr. 5.9 - 1, strana 257).
– Pokud svítí zeleně, je podávací modul připraven k provozu.
– Svítí-li oranžově, je signalizována výstraha. Indikátory LED příslušným způsobem svítí.
– Pokud svítí ukazatel stavu červeně, došlo k chybné funkci. Indikátory LED příslušným
způsobem svítí.
Přehled indikací světelnými diodami a ukazatelů stavu na ovládacím panelu modulů
Smart Feeder najdete v části 5.11.1
, Strana 272. 5
Pokud ukazatel stavu nefunguje, může to mít následující příčiny: 5
– Podávací modul není součástí aktuálního vybavení.
– Podávací modul je vadný.
– Podávací modul je deaktivován (např. v důsledku poklesu tlaku vzduchu).
5.9.2 Připojování pásů ve správný čas
5
5
POZOR
Problémy se stahováním krycí fólie!
Při přetržení krycí fólie může dojít k problémům s jejím stahováním.
UPOZORNĚNÍ
Pozdní připojování pásů
Při pozdním připojování pásů dochází k delším prostojům.
Pásy spojujte včas, aby se podávací moduly nevyprázdnily.
UPOZORNĚNÍ
Předčasné připojování pásů
Při předčasném připojování pásů se může starý pás namotat na novou cívku, takže je pře-
plněná, pás z ní sjede a zasekne se. To vede k chybám při odebírání a delším prostojům.
Pásy připojujte ve vhodný čas, aby se starý ani nový pás nezasekly.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.9 Provedení kontrolního chodu
259
5.9.3 Kontrola podpěr desek
Zkontrolujte polohu magnetických podpěr desek na zvedacím stole:
– Dbejte na to, aby podpěry desek nekolidovaly se součástkami na dolní straně desek.
– Dbejte také na to, aby podpěry desek nekolidovaly s bočnicemi transportu desek.
– Pro bezpečné a automatické umístění podpory desek plošných spojů doporučujeme po-
užít možnost Smart Pin Support. Viz část 6.15
, Strana 329.
5.9.4 Držák na další roli pásu
5

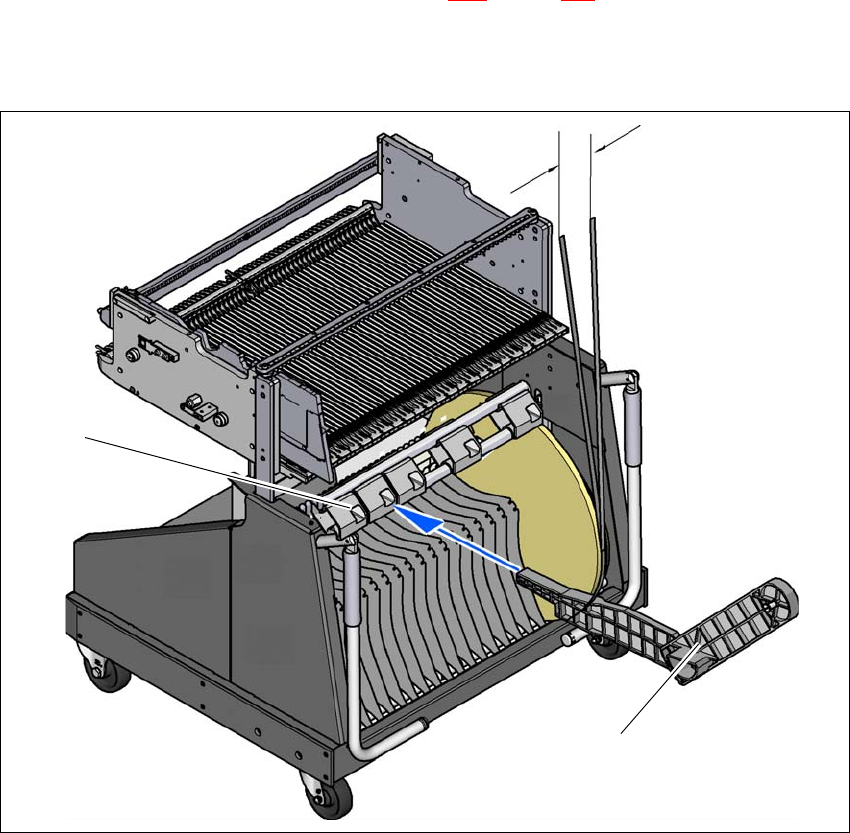

Obr. 5.9 - 2 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 00141217-xx
(2) Upínací přípravek pro držák
5
max. 60 mm
(1)
(2)
