Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu Od verze softwaru SR.713.1 Vydání 12/2020 5.10 Nasazování podávac ích modulů 269 5 Obr . 5.10 - 5 Odebírací ráme č ek podava č e pásu (1) V yndá…
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.10 Nasazování podávacích modulů Od verze softwaru SR.713.1 Vydání 12/2020
268
5.10.4.3 Vložení pásu do podávacího modulu X
5

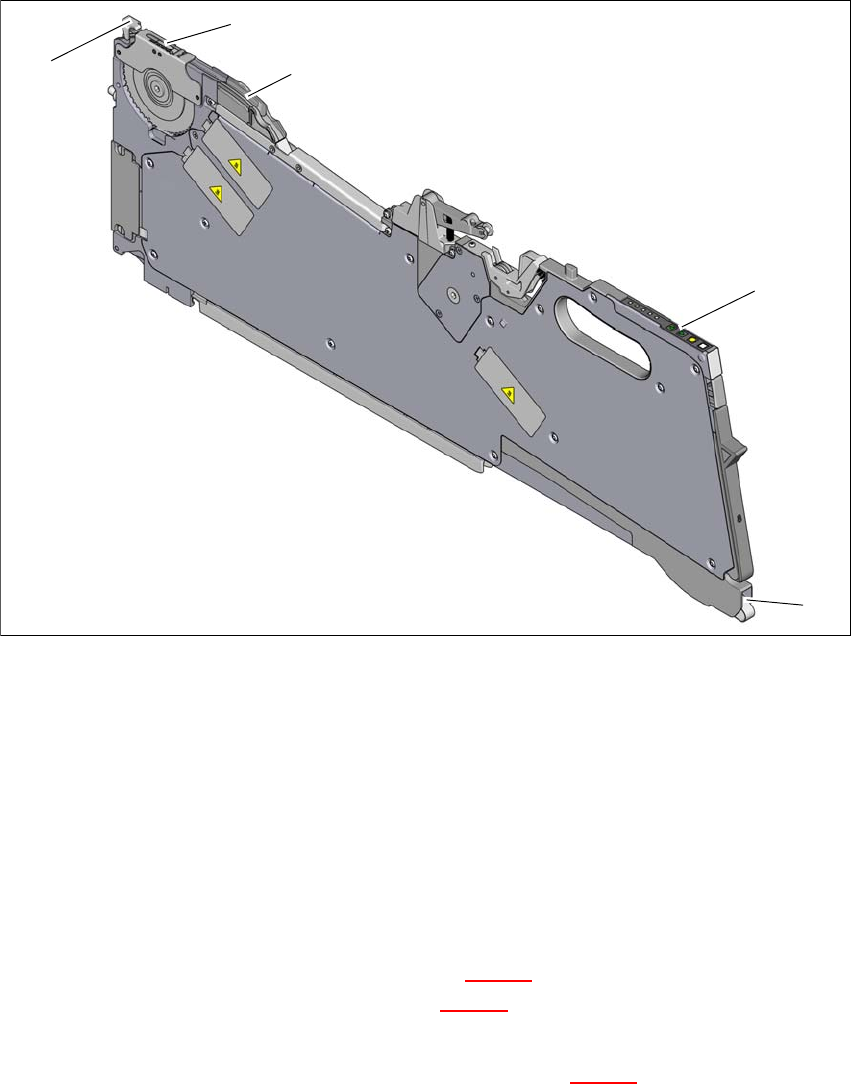

Obr. 5.10 - 4 Vložení pásu se součástkami
(1) Vstupní otvor kanálu na pásy
(2) Ovládací panel
(3) Výstupní otvor kanálu na pásy
(4) Odebírací rámeček
(5) Páka ke zvednutí odebíracího rámečku
5
Uchopte pás tak, aby se transportní otvory nacházely při pohledu ve směru transportu na levé
straně.
Pás zasuňte do vstupního otvoru (pol. 1 na obr. 5.10 - 4) kanálu na vedení pásu a pak dál,
aby vylezl z výstupního otvoru (pol. 3 na obr. 5.10 - 4
).
Vytáhněte pás nahoru a krycí fólii na horní straně pásu vraťte zpět.
Začátek pásu zasuňte pod odebírací rámeček (pol. 2 na obr. 5.10 - 5) a dál, až pás narazí na
kolo s čepy.
(1)
(2)
(3)
(4)
(5)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.10 Nasazování podávacích modulů
269
5

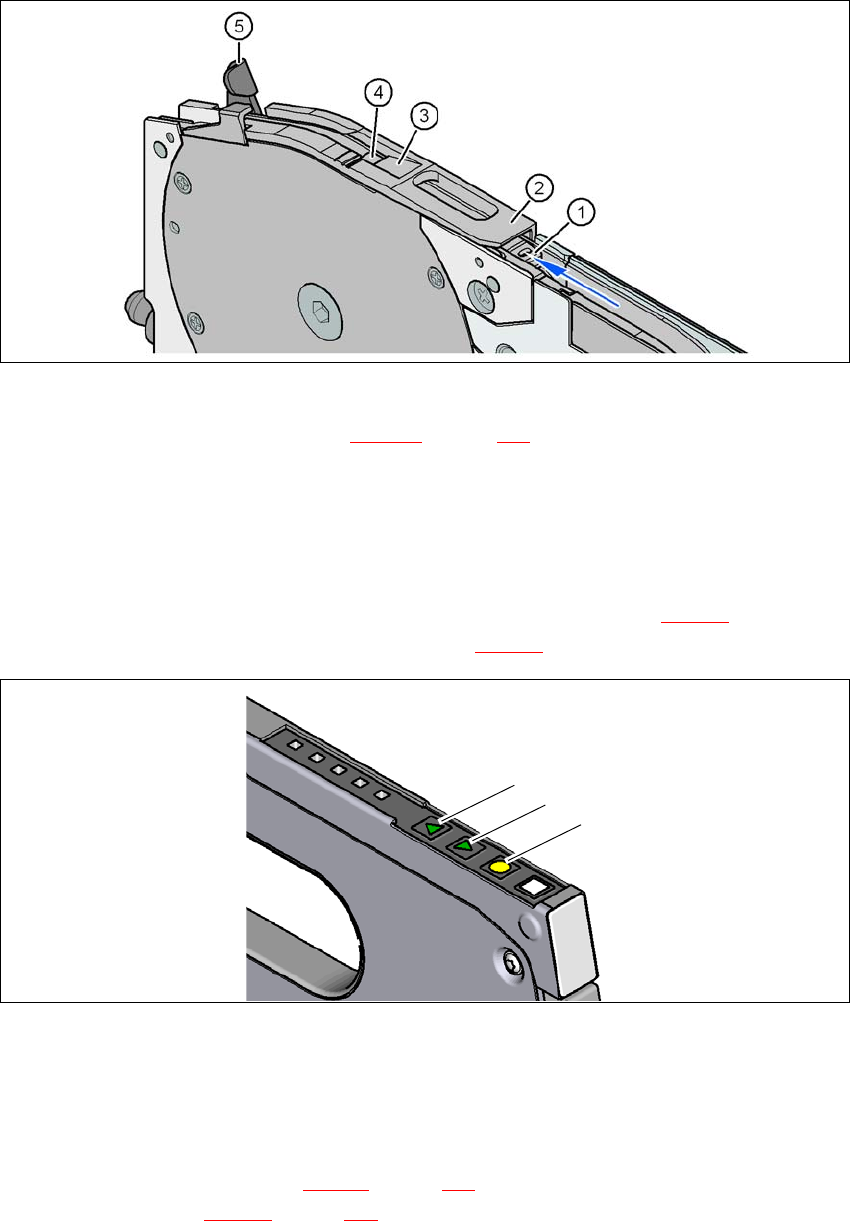

Obr. 5.10 - 5 Odebírací rámeček podavače pásu
(1) Vyndávací podpěra pásu (viz část, 5.10.4.4, Strana 271)
(2) Odebírací rámeček
(3) Stahovač krycí fólie
(4) Oblast odebírání součástek
(5) Páka ke zvednutí a zajištění odebíracího rámečku
Na ovládacím poli opakovaně stiskněte tlačítko VPŘED (pol. 1 na obr. 5.10 - 6), dokud není
ohyb krycí fólie v oblasti odebírání (pol. 4 na obr. 5.10 - 5
) součástek.
5
Obr. 5.10 - 6 Ovládací panel se zobrazením LED
(1) Tlačítko VPŘED pro transport pásu vpřed
(2) Tlačítko ZPĚT pro transport pásu zpět
(3) Tlačítko FÓLIE pro napnutí krycí fólie
Pohněte pákou (pol. 5 na obr. 5.10 - 5, Strana 269) směrem dopředu, aby se odebírací ráme-
ček (pol. 2 na obr. 5.10 - 5
, strana 269) zvedl do první aretované pozice.
Vytáhněte krycí fólii vedle odebíracího rámečku dopředu a pod odebíracím rámečkem ven.
(1)
(2)
(3)
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.10 Nasazování podávacích modulů Od verze softwaru SR.713.1 Vydání 12/2020
270
Krycí fólii zahněte zpět, aby dolehla na stahovač (pol. 3 na obr. 5.10 - 5, Strana 269).
5
Posunutím páky (pol. 5 na obr. 5.10 - 5, strana 269) zpět sklopte odebírací rámeček.
Veďte krycí fólii přes podpěru krycí fólie (pol. 2 na obr. 5.10 - 7) dále až ke kolečkům přitlaču-
jícím fólii (pol. 1 na obr. 5.10 - 7
).
5

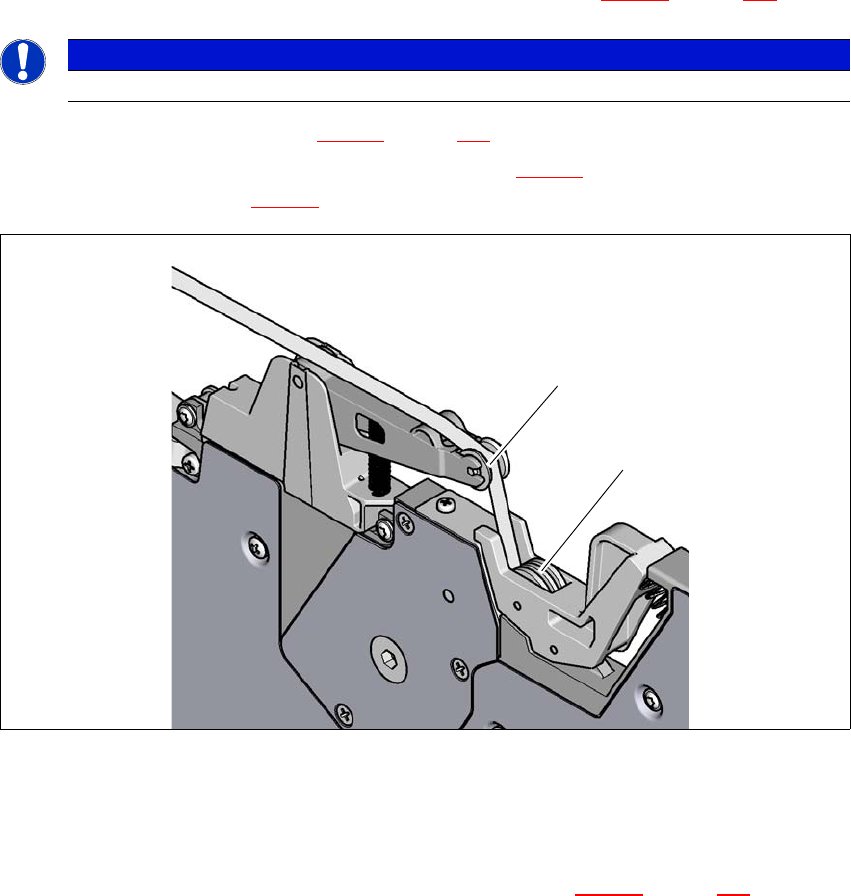

Obr. 5.10 - 7 Zavedení krycí fólie ke kolečkům na přitlačení fólie
(1) Kolečka přitlačující fólii
(2) Krycí fólie
5
Na ovládacím panelu stiskněte tlačítko FÓLIE (pol. 3 na obr. 5.10 - 6, Strana 269) a podržte
ho, dokud není krycí fólie napnutá. Podpěra krycí fólie se sklopí a vypne hnací motor.
Na předním konci podávacího modulu pás těsně odstřihněte.
UPOZORNĚNÍ
Odebírací rámeček sklopte, až když krycí fólie dolehne na stahovač.
(1)
(2)
