5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru SR.713.1 Vydání 12/2020
278
5.15 Zasunutí, resp. vysunutí vozíku na součástky
5.15.1 Bezpečnostní pokyny k zasunování a vysunování vozíků na součástky
5
5

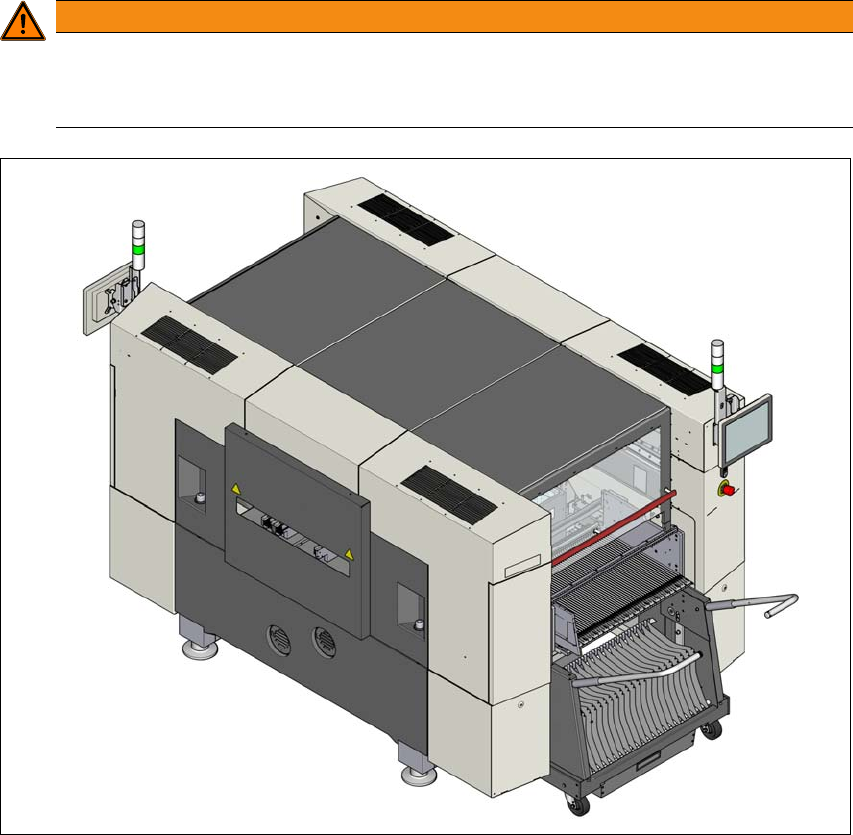

Obr. 5.15 - 1 Bezpečnostní pokyny pro montáž a demontáž vozíků KS
Vozík na součástky lze zasunout jen při zavřených ochranných krytech.
VÝSTRAHA
Nebezpečí pohmoždění!
Při zasunování a vysunování vozíku na součástky hrozí pohmoždění.
Vozík na součástky zasunujte a vysunujte vždy sami.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.15 Zasunutí, resp. vysunutí vozíku na součástky
279
5.15.2 Vysunutí vozíku na součástky
V základním náhledu softwaru stanice vyberte ikonu Podávací modul... a pak ikonu
Stanoviště.
5
Obr. 5.15 - 2 Grafické rozhraní počítače stanice - stanovišt
5
Kliknutím na ikonu uvolněte příslušné stanoviště a počkejte, až se otevře příslušné
blokování. Další informace najdete v nápovědě online k softwaru stanice.
Zvedněte obě madla nahoru (pol. 1 na obr. 5.15 - 3).
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru SR.713.1 Vydání 12/2020
280
5

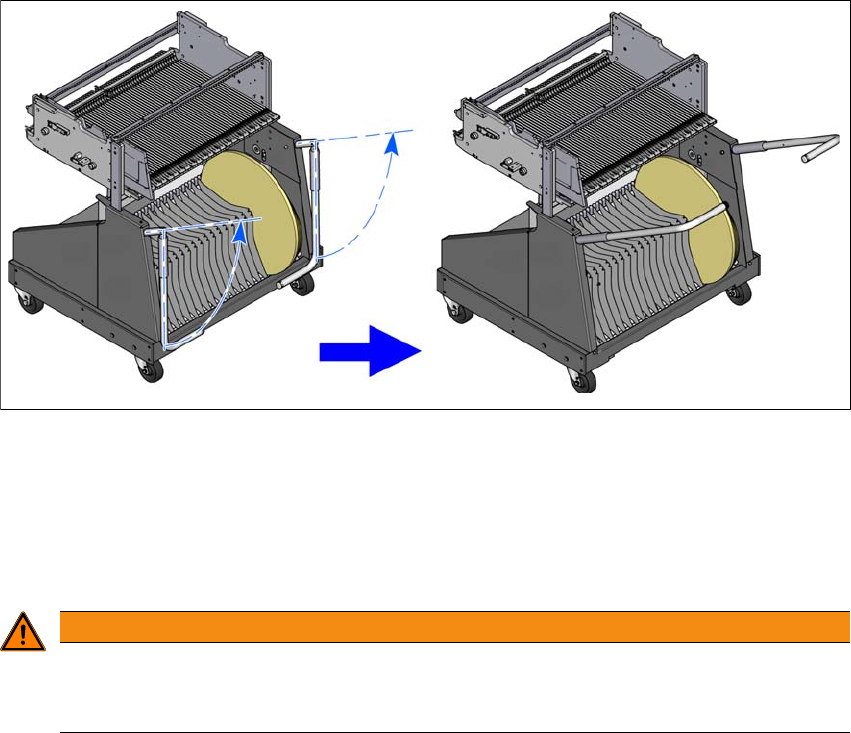

Obr. 5.15 - 3 Natočit nahoru úchyty vozíku součástek pro posouvání
Vytáhněte vozík součástek z osazovacího automatu oběma rukama za úchyty.
5.15.3 Bezpečnostní pokyny k pohybu vozíku součástek
5
Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Pozor, vozík na součástky plně osazený podávacími moduly se může od náklonu asi 20 ° pře-
vrátit na bok nebo dopředu.
Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Podklad osazovacího automatu smí mít sklon maximálně 0, 63 %. To odpovídá rozdílu 5 mm
na vzdálenost 800 mm (např. šířka stolu na součástky).
Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit do-
předu.
VÝSTRAHA
Prevence úrazů!
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
