Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet 291 6.1.2.5 Poloha měničů pipet pro hlavu SIPLACE Mult iSt ar 6 Obr . 6.1 - 6 Poloha m ě ni čů pi…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.1 Měniče pipet Od verze softwaru SR.713.1 Vydání 12/2020
290
6.1.2.3 Zásobník na pipety vč. 9 míst na pipety řady 28xx
6

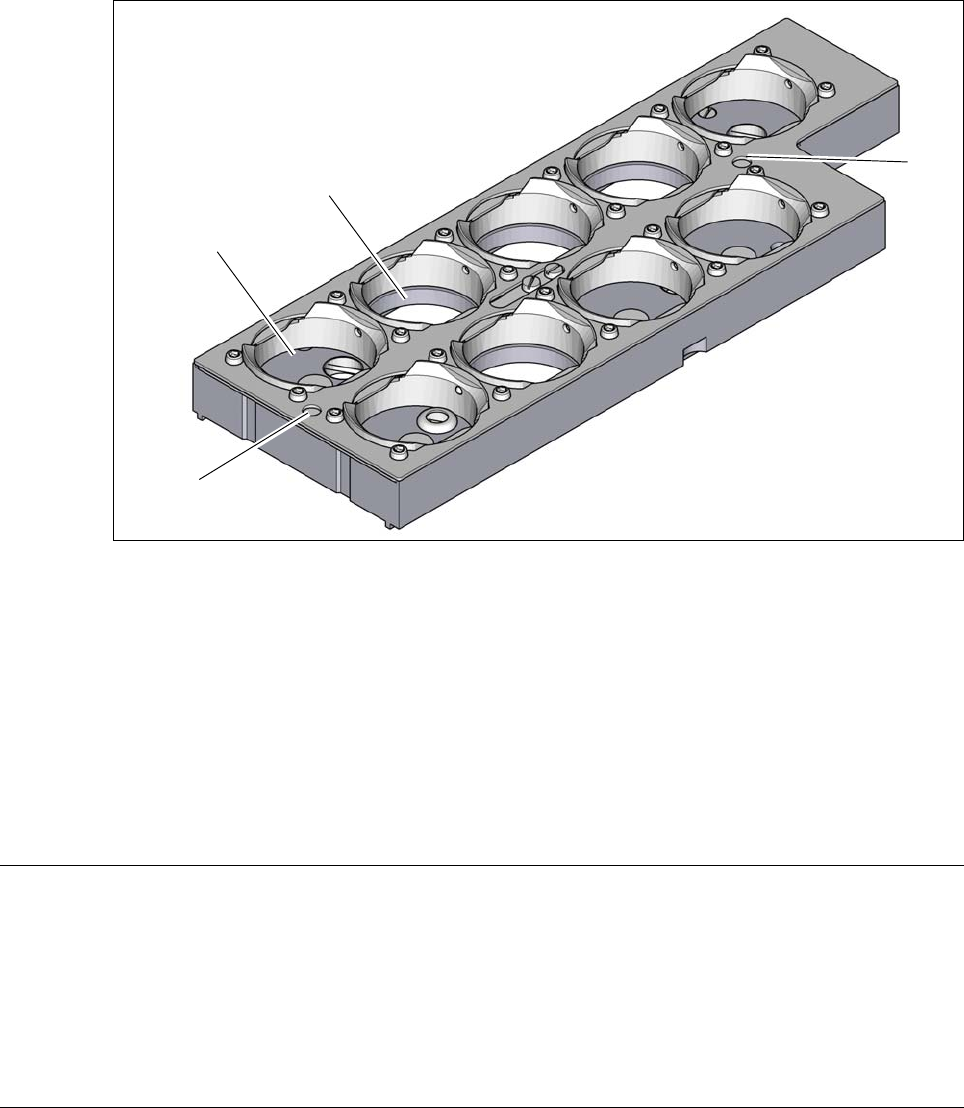

Obr. 6.1 - 5 Zásobník na pipety řady 28xx
(1) 5 míst pro pipety řady 28xx s maximální délkou pipet 12, 5 mm
(čísla míst pro pipety 1, 5, 6, 8 a 9)
(2) 4 místa pro pipety řady 28xx s maximální délkou pipet 16, 5 mm
(čísla míst pro pipety 2, 3, 4 a 7)
(3) Značky (viditelné jen při otevřené uzavírací desce)
6.1.2.4 Technické údaje
6
(1)
(2)
(3)
(3)
Měnič pipet pro hlavu SIPLACE MultiStar
Počet zásobníků na stanoviště
*a
4
Max. počet míst na pipety na stanoviště 69
Standardní konfigurace každého stanoviště 3 zásobníky s 60 kusy místa na pipety řady 20xx
1 zásobník s 9 kusy místa na pipety řady 28xx
Typy pipet 20xx, 28xx
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet
291
6.1.2.5 Poloha měničů pipet pro hlavu SIPLACE MultiStar
6

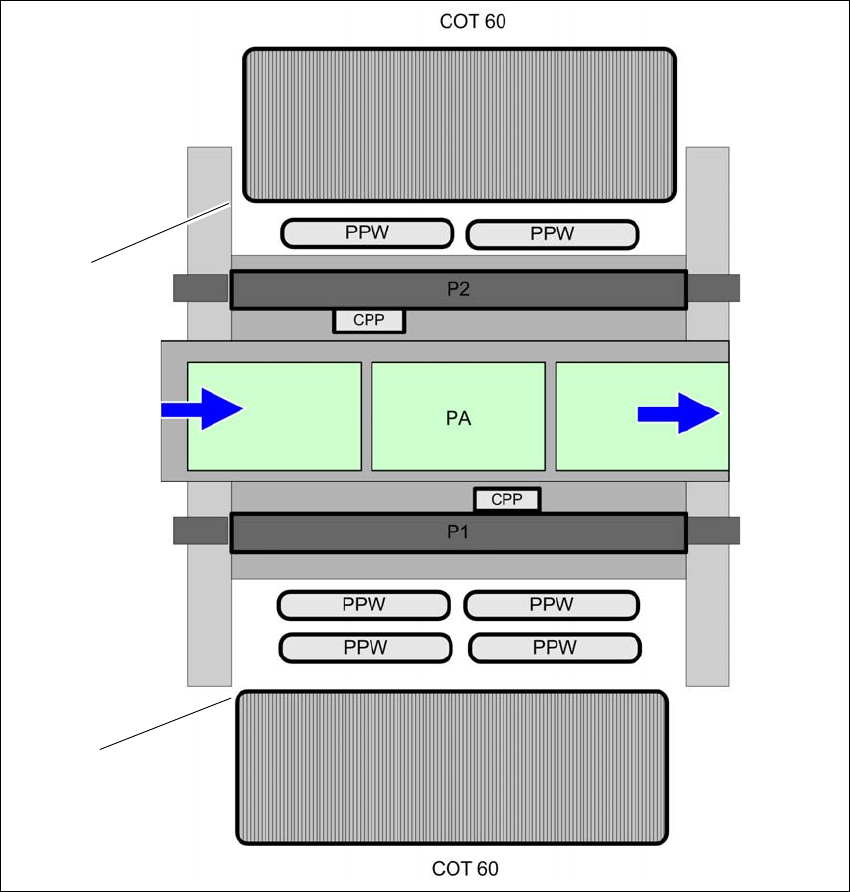

Obr. 6.1 - 6 Poloha měničů pipet pro hlavu SIPLACE MultiStar - příklad
6
(1) Vozík na součástky ve vnitřní pozici
(2) Vozík na součástky ve vnější pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(2)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.1 Měniče pipet Od verze softwaru SR.713.1 Vydání 12/2020
292
6.1.3 Montáž měniče pipet C&P20 P / C&P20 P2 / CPP
Měniče pipet jsou vždy připevněny na vstupním zařízení vozíku na součástky.
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na sou-
částky.
6
6.1.3.1 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.3.2 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 7, strana 293) uvolněte zásobník z kuliček tlačítek (pol.
5 na obr. 6.1 - 7
, Strana 293). Zdvihněte zásobník z držáku.
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pi-
pet příslušné osazovací hlavy.
UPOZORNĚNÍ
6
Zásobník plňte mimo osazovací automat a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
