6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6.1 Měniče pipet Od verze softwaru SR.713.1 Vydání 12/2020 294 6 Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr . 6.1 - 7 , S trana 293 ). S tlačte…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet
293
6
6

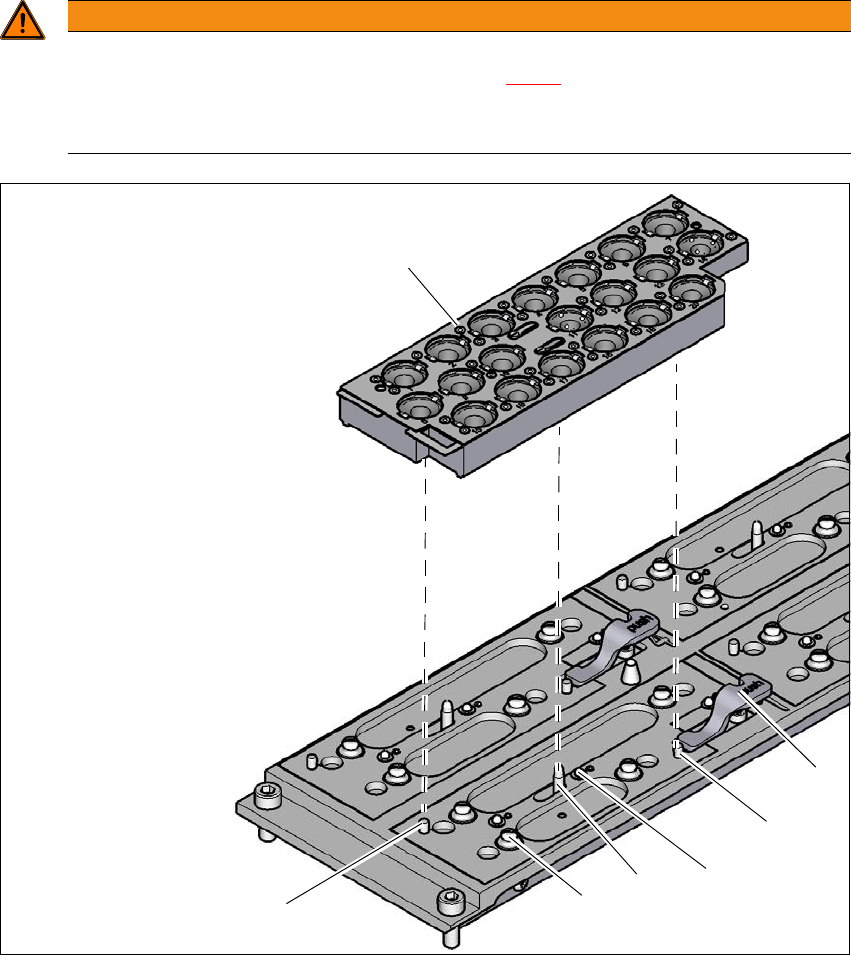

Obr. 6.1 - 7 Měnič pipet pro C&P/CPP – výměna zásobníku
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík k zapínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 7), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.1 Měniče pipet Od verze softwaru SR.713.1 Vydání 12/2020
294
6
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 7, Strana 293).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.3.3 Rozpoznávání polohy
Každý zásobník měniče pipet má dvě značky pro určení polohy.
6
Obr. 6.1 - 8 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Uzavírací deska v poloze „Zásobník otevřený“
(2) Značky k určení polohy
UPOZORNĚNÍ
6
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 7
, Strana 293) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet
295
6.1.3.4 Měnič pipet „řada 2“ pro SIPLACE MultiStar
Číslo výrobku 00519842-xx Měnič pipet CPP pro řadu 2, SX
Měnič pipet "řada 2" lze instalovat na následující stanoviště:
Osazovací automat SX:stanoviště 1 a 2
Souprava pro dodatečnou montáž obsahuje vedle měniče pipet ještě montážní sadu.
6
Obr. 6.1 - 9 Montážní sada pro měnič pipet „2. řada“
