Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 7, Strana 293).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.3.3 Rozpoznávání polohy
Každý zásobník měniče pipet má dvě značky pro určení polohy.
6

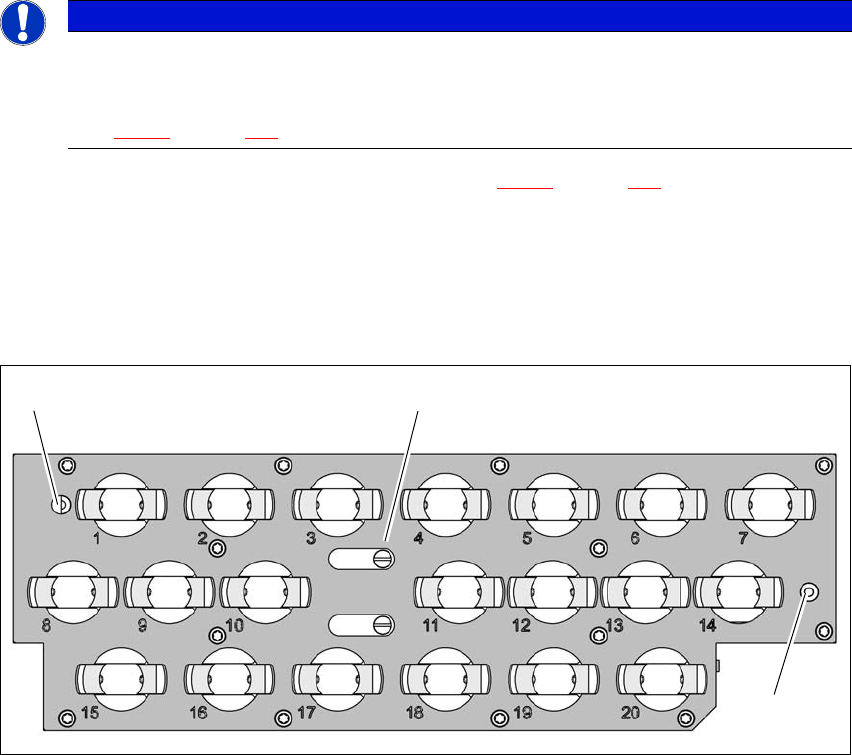

Obr. 6.1 - 8 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Uzavírací deska v poloze „Zásobník otevřený“
(2) Značky k určení polohy
UPOZORNĚNÍ
6
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 7
, Strana 293) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet
295
6.1.3.4 Měnič pipet „řada 2“ pro SIPLACE MultiStar
Číslo výrobku 00519842-xx Měnič pipet CPP pro řadu 2, SX
Měnič pipet "řada 2" lze instalovat na následující stanoviště:
Osazovací automat SX:stanoviště 1 a 2
Souprava pro dodatečnou montáž obsahuje vedle měniče pipet ještě montážní sadu.
6

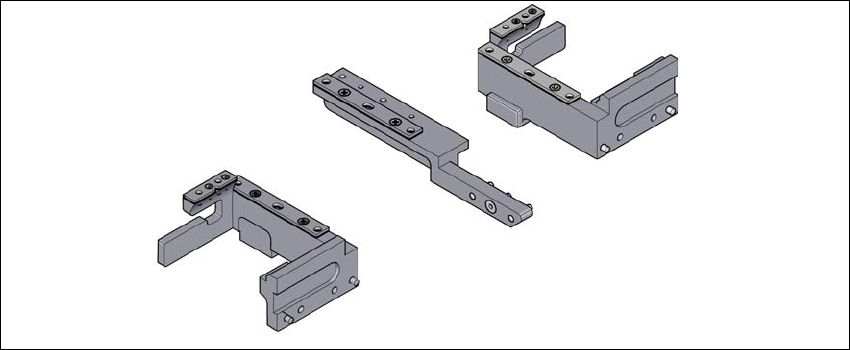

Obr. 6.1 - 9 Montážní sada pro měnič pipet „2. řada“
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.1 Měniče pipet Od verze softwaru SR.713.1 Vydání 12/2020
296
6.1.4 Měnič pipet pro hlavu SIPLACE TwinStar
Číslo výrobku 03005191-xx Zásobník na 2 pipety
Číslo výrobku 03001807-xx Zásobník na 1 pipetu
6
Obr. 6.1 - 10 Měnič pipet pro hlavu SIPLACE TwinStar
6.1.4.1 Popis
Do tohoto měniče pipet se vejde až 12 zásobníků na pipety. K dispozici jsou dva typy zásobníků:
Standardní zásobníky a zásobníky pro speciální pipety nebo chapače. Zásobníky jsou umístěny
na společném držáku. Jsou centrovány vždy pomocí dvou válcových kolíků a zajištěny dvěma
šrouby se zápustnou hlavou.
