6.1.4.3 Poloha měničů pipet pro hlavu SIPLACE TwinStar
6

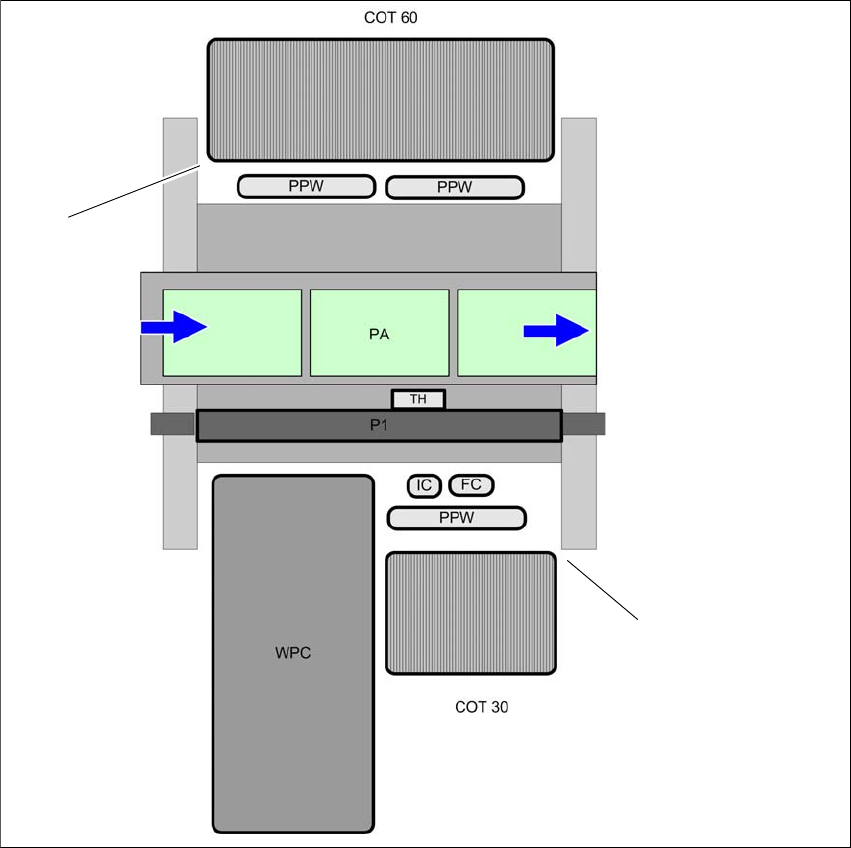

Obr. 6.1 - 11 Poloha měničů pipet pro hlavu SIPLACE TwinStar - příklad
6
(1) Vozík na součástky 60 ve vnitřní pozici
(2) Vozík na součástky 30 ve vnější pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.1 Měniče pipet
299
6.1.4.4 Montáž
Měnič pipet je připevněn na vstupním zařízení vozíku na součástky.
6

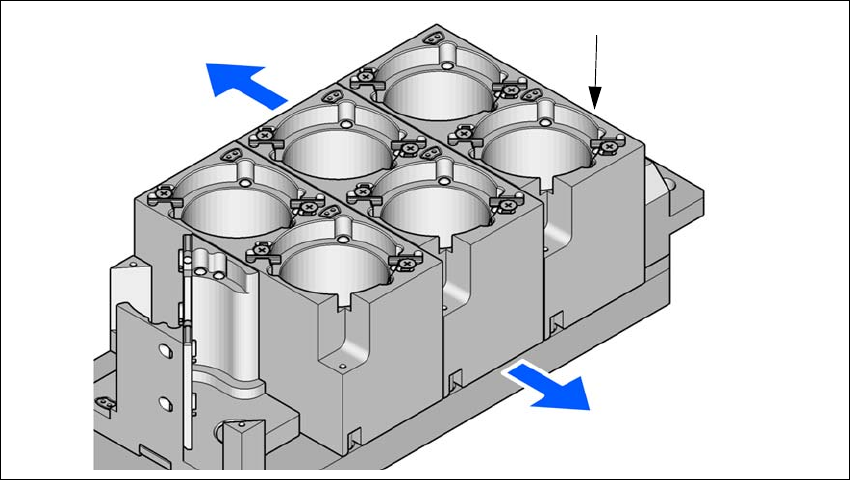

Obr. 6.1 - 12 Montážní poloha
(1) Označovací otvor
(2) Strana obsluhy
(3) Šipka ukazuje ve směru transportu desek
6
Měnič pipet umístěte tak, aby byl označovací (pol. 1) při pohledu od obsluhy vlevo.
6.1.4.5 Speciální pipety
Osazovací automaty SIPLACE zpracovávají součásti podle standardního spektra SMT.
ASM neustále vyvíjí speciální pipety.
Speciální pipety jsou nabízeny pro všechny osazovací hlavy, aby mohly pracovat na osazovacích
zakázkách s maximální rychlostí, přesností a flexibilitou. Použití automatických měničů pipet
kromě toho redukuje vybavovací doby, které nastávají při změně výroby.
Na společnost ASM se obraťte také v případě zájmu o výrobu speciálních zásobníků a chapačů.
6.1.4.6 Odhazovací nádoba na součástky pro hlavu SIPLACE TwinStar
Pro hlavu SIPLACE TwinStar lze nainstalovat odhazovací nádobu na součástky. Je umístěná ve-
dle rozpoznávacího modulu Fine Pitch Vision.
(1)
(2)
(3)
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.2 Snímač čárového kódu desek Od verze softwaru SR.713.1 Vydání 12/2020
300
6.2 Snímač čárového kódu desek
6.2.1 Popis
Snímač čárových kódů desek slouží k automatickému zjišťování a dekódování čárových kódů na
deskách. Čtečky čárových kódů LP jsou instalovány na vstupní straně osazovacího automatu
transportu LP na nástavec vstupního pásu. Podle polohy čar v kódu lze snímač namontovat tak,
aby šlo čáry číst po směru transportu desek nebo příčně ke směru transportu.
Pro jednoduchý transport lze doplnit dvě čtečky čárových kódů desek. Každá může snímat horní
a dolní stranu desek.
Pro dvojitý transport lze doplnit čtyři snímače čárových kódů desek. Každý může snímat horní a
dolní stranu desek na obou stopách transportu.
Lze dodat tyto snímače čárových kódů:
– snímač dvojrozměrných kódů desek
Tento snímač pracuje s čárovými a maticovými kódy. Maticové kódy se používají hlavně v pří-
padech, kdy je pro etikety s čárovými kódy málo místa.
6
6.2.2 Technické údaje – snímač dvojrozměrných čárových kódů
6
Rozměry (D x Š x V)
55 x 42 x 22 mm
3
Hmotnost 125 g
Druhy dvojrozměrných kódů Data Matrix ECC 0, 50, 80, 100, 140 a 200
Data Matrix ECC200
QR Code, MicroQR Code
Délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
max. 40 znaků
max. 40 znaků
max. 40 znaků
Datové rozhraní RS232, USB 2.0
Elektrické připojení 15-pólový konektor D-Sub HD
Provozní napětí 5 V- až 24 V-
