6.7.2 Technické údaje
6
Konstrukční součástky QFP, SO, BGA, Gullwing, konektory
Přesnost
*a
± 15 μm (3σ), ± 20 μm (4σ)
Maximální velikost součástek 50 x 50 mm²
Maximální výška součástek 17 mm
Tvary těles BGA
min. průměr pájecích bodů
min. vzdálenost pájecích bodů
min. počet pájecích bodů
400
μm
800
μm
6
Tvary těles Gullwing
min. šířka nožiček
*b
min. vzdálenost nožiček
min. počet nožiček
300
μm
500
μm
5
Maximální velikost konektoru 120 x 20 mm²
Konektor (Gullwing)
min. šířka nožiček
b
min. vzdálenost nožiček
min. počet nožiček
300
μm
500
μm
5
typ osazovací hlavy TwinHead, SIPLACE MultiStar CPP
Třída laseru
Trojrozměrný senzor koplanarity
Osazovací automat
3B
2
*)a na každý pájecí bod/nožičku
*)b Pokud potřebujete menší šířku nožiček, kontaktujte svého nejbližšího produktového manažera.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.8 Senzor odhazovací nádoby na součástky Od verze softwaru SR.713.1 Vydání 12/2020
320
6.8 Senzor odhazovací nádoby na součástky
Číslo výrobku 00519848-xx Zjišťování odhazovací nádoby na součástky
Senzor odhazovací nádoby na součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není odhazovací nádoba na součástky správně nasazena, nelze osazovací automat
spustit.
– Pokud odhazovací nádoba na součástky během osazovacího procesu vyskočí ze svého dr-
žáku, je osazovací automat ihned zastaven, protože hrozí kolize hlav.
Každá odhazovací nádoba může být kontrolována vlastním senzorem.
6
UPOZORNĚNÍ
Při použití hlavy SpeedStar doporučujeme nainstalovat volitelný senzor odhazovací nádo-
by na součástky.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
321
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Číslo výrobku 00519986-xx VHF TwinStar s portálem
6.9.1 Popis
Hlava SIPLACE Very High Force TwinStar byla vyvinuta jako nástupce standardní hlavy TwinStar.
Hlava SIPLACE Very High Force TwinStar se hodí ke zpracování zvlášť náročných, velkých a těž-
kých součástek.
Podrobný popis najdete v Návodu k montáži – Head Reconfiguration Kit pro hlavy VHF, č.
výrobku 00197270-xx.
6.9.2 Přehled
6

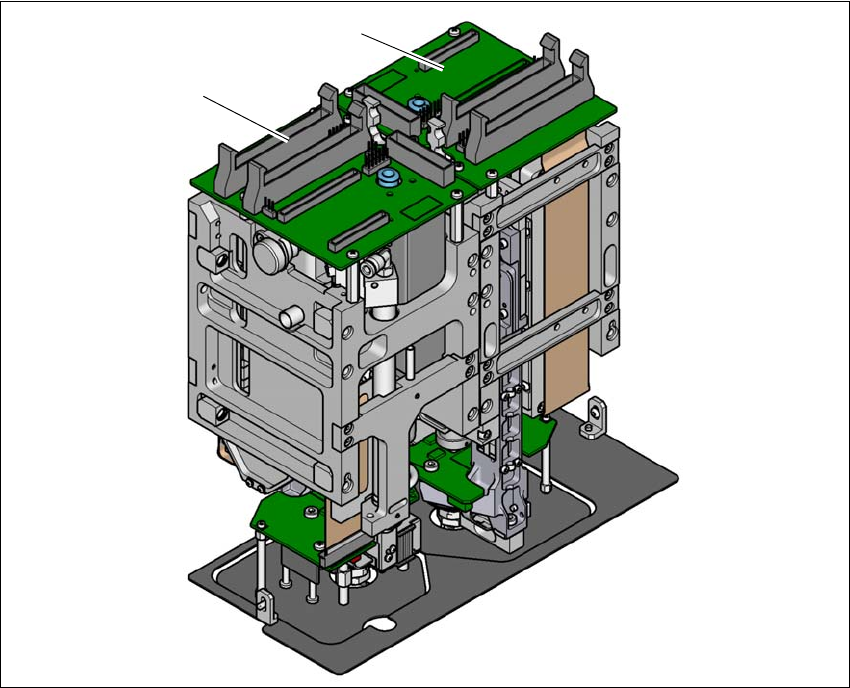

Obr. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Modul Pick&Place 1 (P&P1)
(2) Modul Pick&Place 2 (P&P2)
2
1
