Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provoz u Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky 43 2.2.2.3 Výstražný štítek W 024 2 Pol. W 024 na obr . 2.2 - 2 , S trana 41 a 2.2 - 2 , S…
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
42
2.2.2 Význam a popis výstražných štítků (standardní osazení štítky)
2.2.2.1 Informační štítek M002
2
Pol. M 002 na obr. 2.2 - 1, Strana 40, č. výrobku 3155798-01 nebo
Pol. M 002 na obr. 2.2 - 3
, Strana 44, č. výrobku 3155798-01
(Počet na osazovací automat: 1)
2.2.2.2 Výstražný štítek laserová třída 2
2
Pol. W Laserová třída 2 na obr. 2.2 - 1, strana40, č. výrobku 03155298-01
(Počet na osazovací automat: 1)
2
2
2
2
2
2
2
2
Bezpečný provoz osazovacího automatu
Předpokladem bezpečného provozu osazovacího automatu je
znalost a dodržování návodu k obsluze a bezpečnostních poky-
nů.
2
2
2
LASEROVÉ ZÁŘENÍ
Laserová třída 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky
43
2.2.2.3 Výstražný štítek W 024
2
Pol. W 024 na obr. 2.2 - 2, Strana 41 a 2.2 - 2, Strana 41, č. výrobku 03155346-01
(Počet na osazovací automat: 8)
2.2.2.4 Výstražný štítek W 012
2
Pol. W 024 na obr. 2.2 - 2, Strana 41 a 2.2 - 2, Strana 41, č. výrobku 03155378-01 nebo
Pol. W 024 na obr. 2.2 - 3
, Strana 44 a 2.2 - 4, Strana 45, č. výrobku 03155378-0
(Počet na osazovací automat: 3)
2.2.2.5 Výstražný štítek W 210
2
Pol. W 210 na obr. 2.2 - 1, Strana 40 a 2.2 - 2, Strana 41, č. výrobku 03233439-01
(Počet na osazovací automat: 2)
2
2
2
Výstraha před zraněním ruky
Sahání do stroje může vést ke zranění rukou.
Nesahejte do spuštěného osazovacího automatu.
Nesahejte do vnitřku sousedícího osazovacího automatu.
Nebezpečná napětí
Určité díly jsou i při vypnutém hlavním spínači a při vytaženém sí-
ťovém konektoru ještě pořád pod síťovým napětím.
Před otevřením krytu odpojte osazovací automat od sítě.
Oblast NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Výstražný štítek u tlačítka NOUZOVÉHO ZASTAVENÍ
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
44
2.2.3 Výstražné štítky na osazovacím automatu (štítky pro Čínu)

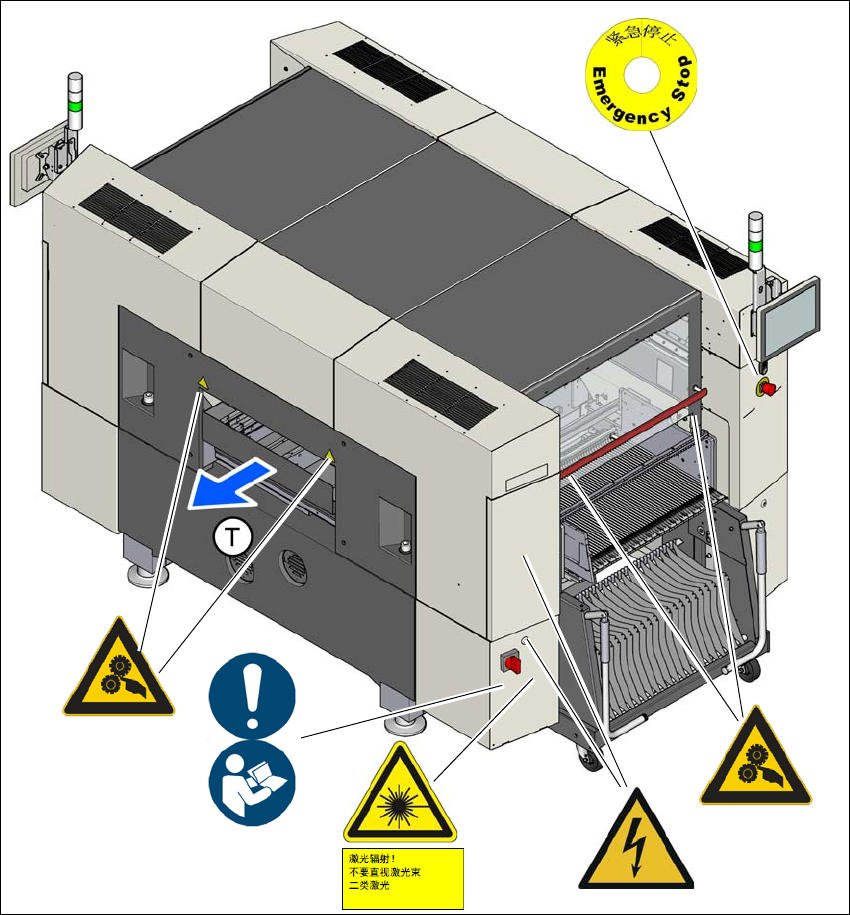

Obr. 2.2 - 3 Výstražné štítky na osazovacím automatu - stanoviště 1 - značení pro Čínu
Pol. M 002, č. výr. 03155798-01
Pol. W 204-CN, č. výr. 03149290-01
Pol. W 209-CN, č. výr. 03149080 -01
Pol. W 012, č. výr. 03155378-01
Pol. W 004-CN, č. výr. 03155348-01
(1) Textový štítek, laser, č. výr. 03155432-01
(T) Směr transportu desky
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
