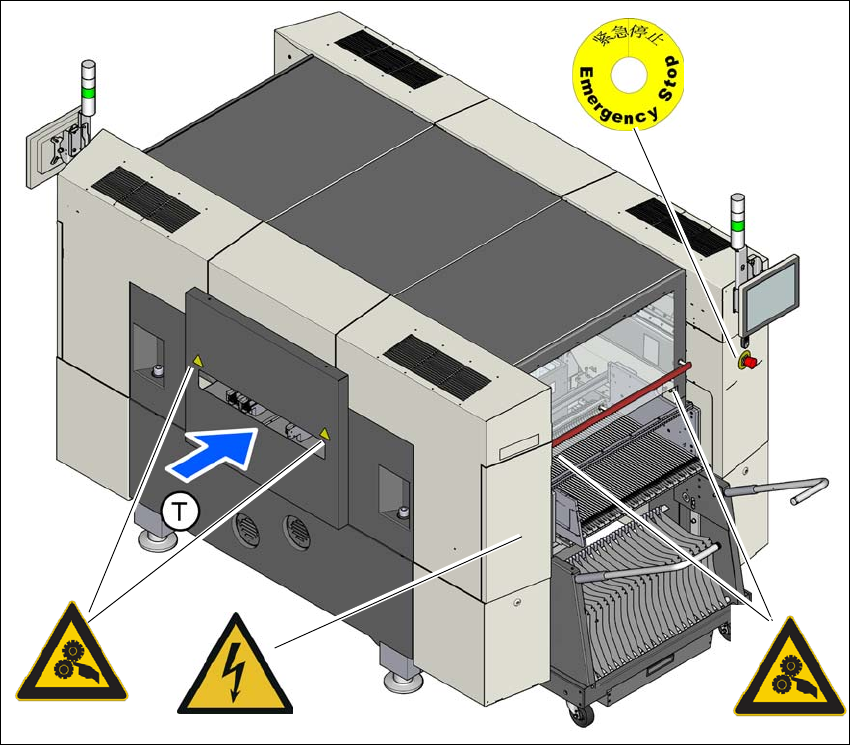

Obr. 2.2 - 4 Výstražné štítky na osazovacím automatu - stanoviště 2 - značení pro Čínu
Pol. W 204-CN, č. výr. 03149290-01
Pol. W 209-CN, č. výr. 03149080 -01
Pol. W 012, č. výr. 03155378-01
(T) Směr transportu desky
W 204-CN
W 204-CN
W 209-CN
W 012
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
46
2.2.4 Význam a popis výstražných štítků (štítky pro Čínu)
Pro čínské zákazníky jsou následující značky jiné než v případě standardního značení (zbytek
světa).
2.2.4.1 Výstražný štítek W 210-CN
2
Pol. W 209-CN na obr. 2.2 - 3, Strana 2.2 - 3 a 2.2 - 4, Strana 2.2 - 4, č. výrobku 03149080-01
(Počet na osazovací automat: 2)
2.2.4.2 Výstražný štítek W 204-CN
2
Pol. W 204 na obr. 2.2 - 3, Strana 44 a 2.2 - 4, Strana 45,
č. výrobku 03149290-01 (počet na osazovací automat: 8)
2.2.4.3 Výstražný štítek W 004-CN s textovým štítkem – laser
2
Pol. W 004-CN na obr. 2.2 - 3, Strana 44, č. výrobku 03155348-01
(počet na osazovací automat: 1)
Textový štítek, laser, na obr. 2.2 - 3
, Strana 44, č. výr. 03155432-01
(počet na osazovací automat: 1)
2
2
2
2
2
2
Výstražný štítek u tlačítka NOUZOVÉHO ZASTAVENÍ
2
2
2
Výstraha před zraněním ruky
Sahání do stroje může vést ke zranění rukou.
Nesahejte do spuštěného osazovacího automatu.
Nesahejte do vnitřku sousedícího osazovacího automatu.
2
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky
47
2.2.5 Výstražné štítky v osazovacím automatu
Obr. 2.2 - 5 Výstražné štítky v osazovacím automatu
2
Pol. W 006, č. výr. 03155812-01 (na boční části, uprostřed nad portálem Y)
Pol. W 006-P007, č. výrobku 03155831-01 (vpředu a vzadu na portálu X)
W 006
W 006-P007
W 006-P007
