Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provoz u Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky 47 2.2.5 Výstražné štítky v osazovacím automatu Obr . 2.2 - 5 Výstražné štítk y v osazovac…
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
46
2.2.4 Význam a popis výstražných štítků (štítky pro Čínu)
Pro čínské zákazníky jsou následující značky jiné než v případě standardního značení (zbytek
světa).
2.2.4.1 Výstražný štítek W 210-CN
2
Pol. W 209-CN na obr. 2.2 - 3, Strana 2.2 - 3 a 2.2 - 4, Strana 2.2 - 4, č. výrobku 03149080-01
(Počet na osazovací automat: 2)
2.2.4.2 Výstražný štítek W 204-CN
2
Pol. W 204 na obr. 2.2 - 3, Strana 44 a 2.2 - 4, Strana 45,
č. výrobku 03149290-01 (počet na osazovací automat: 8)
2.2.4.3 Výstražný štítek W 004-CN s textovým štítkem – laser
2
Pol. W 004-CN na obr. 2.2 - 3, Strana 44, č. výrobku 03155348-01
(počet na osazovací automat: 1)
Textový štítek, laser, na obr. 2.2 - 3
, Strana 44, č. výr. 03155432-01
(počet na osazovací automat: 1)
2
2
2
2
2
2
Výstražný štítek u tlačítka NOUZOVÉHO ZASTAVENÍ
2
2
2
Výstraha před zraněním ruky
Sahání do stroje může vést ke zranění rukou.
Nesahejte do spuštěného osazovacího automatu.
Nesahejte do vnitřku sousedícího osazovacího automatu.
2
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky
47

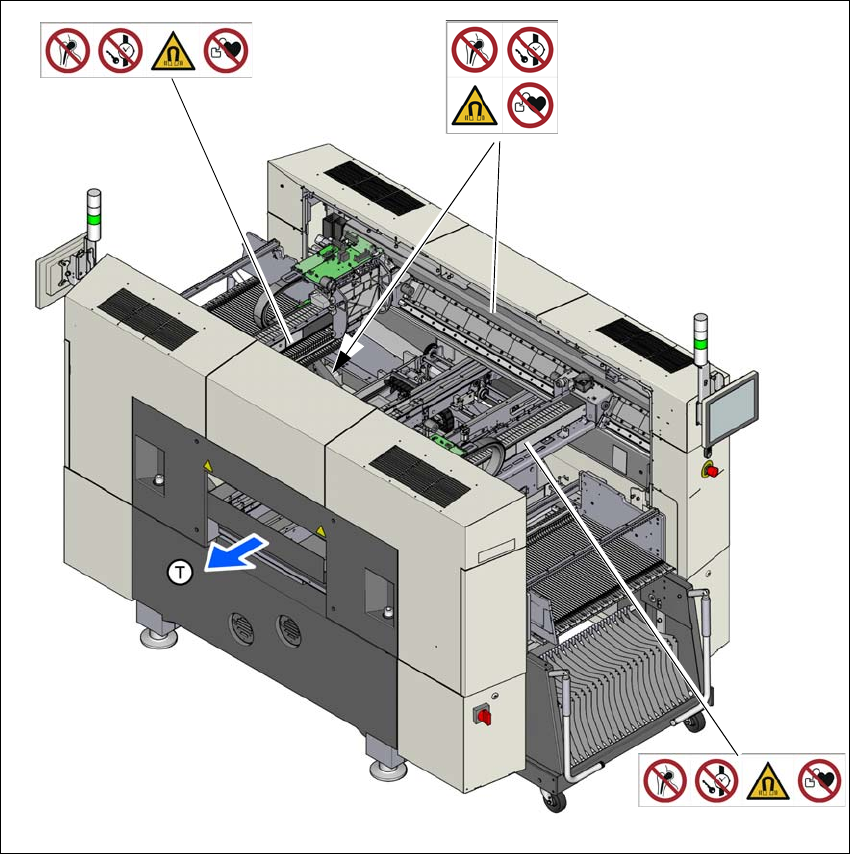

2.2.5 Výstražné štítky v osazovacím automatu
Obr. 2.2 - 5 Výstražné štítky v osazovacím automatu
2
Pol. W 006, č. výr. 03155812-01 (na boční části, uprostřed nad portálem Y)
Pol. W 006-P007, č. výrobku 03155831-01 (vpředu a vzadu na portálu X)
W 006
W 006-P007
W 006-P007
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
48
2.2.5.1 Výstražný štítek W 006 a W 006-P007
2
Pol. W 006 na obr. 2.2 - 5, Strana 47, č. výrobku 03155812-01
(počet na osazovací automat SX1: 2, osazovací automatu SX2: 2)
Pol. W 006-P007 na obr. 2.2 - 5
, Strana 47, č. výrobku 03155831-01
(počet na osazovací automat SX1: 2, osazovací automatu SX2: 4)
2
2
NEBEZPEČÍ
Nebezpečí ohrožení života vlivem silných permanentních magnetických polí uvnitř osa-
zovacího automatu!
Při otevřených ochranných krytech hrozí uvnitř osazovacího automatu ohrožení života
osob s pasivními nebo aktivními implantáty, např.
– kardiostimulátory,
– defibrilátory,
– čerpadly inzulínu.
Ohrožené osoby se musí vyhýbat bezprostřední blízkosti osazovacího automatu.
VÝSTRAHA
Nebezpečí pohmoždění!
Existuje nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky,
šrouby atd.).
Nesahejte do osazovacího automatu při otevřených ochranných krytech a nenahý-
bejte se přes otevřený osazovací automat.
Do nebezpečné oblasti nenoste žádné kovové předměty.
