Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provoz u Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky 59 2.2.10.1 V ysoké teploty na SIPLACE CCP 2 Pol. 1 na obr . 2.2 - 13 , S trana 58 (počet …
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
58
2.2.10 Výstražné štítky na SIPLACE MultiStar CPP
2

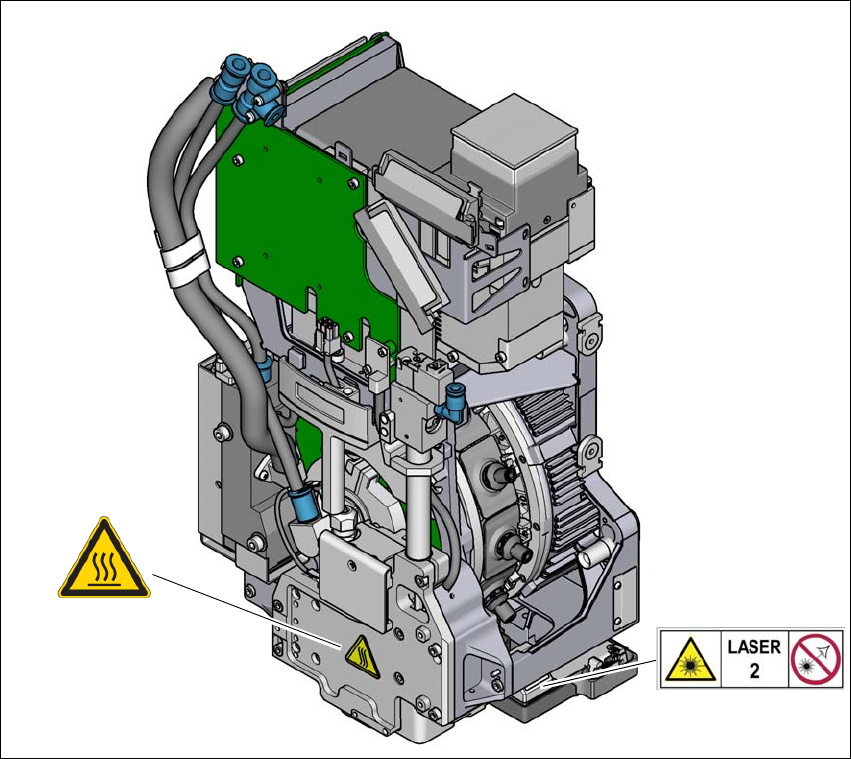

Obr. 2.2 - 13 Výstražné štítky na SIPLACE MultiStar CPP
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
Pol. Označení laseru – třída rizika 2, č. výr. 03155298-01
(1)
Označení laseru
třída rizika 2
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky
59
2.2.10.1 Vysoké teploty na SIPLACE CCP
2
Pol. 1 na obr. 2.2 - 13, Strana 58 (počet na SIPLACE CPP: 1)
2.2.10.2 Laserová třída 2 na senzoru součástek
2
Pol. W Laserová třída 2 na obr. 2.2 - 13, Strana 58, č. výrobku 03134118-01 (počet na CPP: 1)
2
Vysoké teploty na SIPLACE CPP při trvalém provozu
Nebezpečí popálení – vysoká teplota!
Na
pohonu osy Z (lineární motor) mohou vzniknout při trvalém provozu a tep-
lotě prostředí nad 22°C vysoké povrchové teploty.
Pozor při dotýkání se těchto dílů.
2
2
2
LASEROVÉ ZÁŘENÍ
Laserová třída 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.2 Výstražné štítky Od verze softwaru SR.713.1 Vydání 12/2020
60
2.2.11 Vysoké teploty na jednotce Head Control Unit (MHCU)
Pol. 1 na obr. 2.2 - 14, Strana 60 Informační štítek o vysoké teplotě, č. výrobku 03031926-01
(podle konfigurace 2 až 4).
2

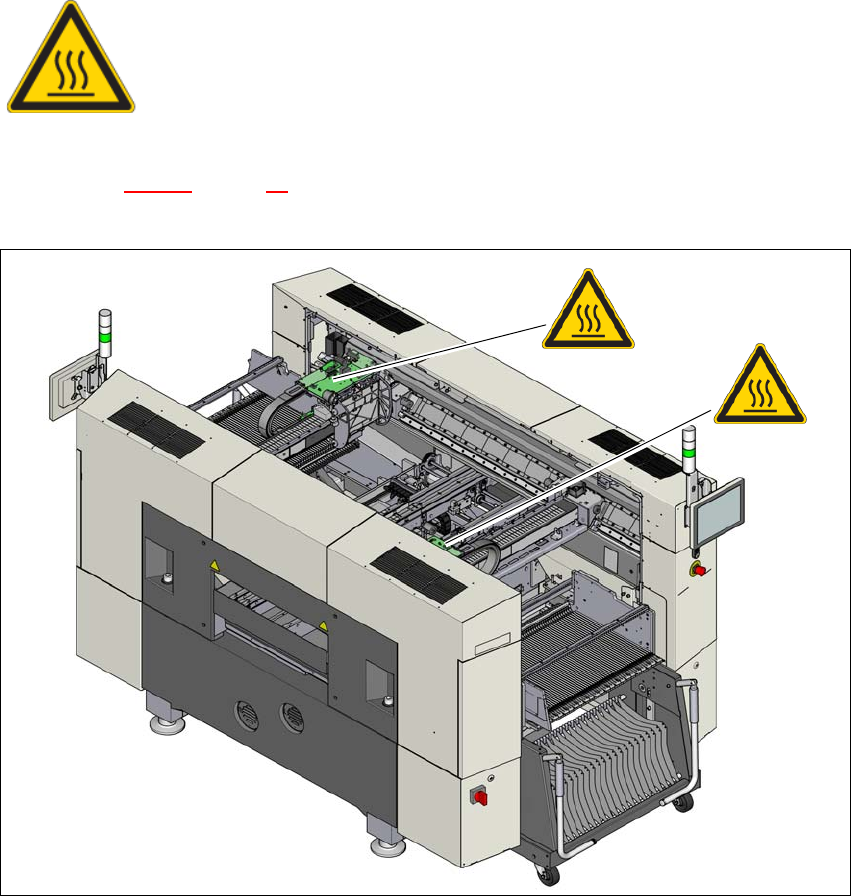

Obr. 2.2 - 14 Štítek s upozorněním na vysoké teploty na jednotce Head Control Unit (MHCU)
2
NEBEZPEČÍ POPÁLENÍ – VYSOKÁ TEPLOTA!
Kryt jednotky Head Control Unit (MHCU) se může během trvalého provozu
velmi zahřívat. Dotýkejte se jednotky Head Control Unit (MHCU) opatrně.
(1)
(1)
