Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.2 Výstražné štítky
63

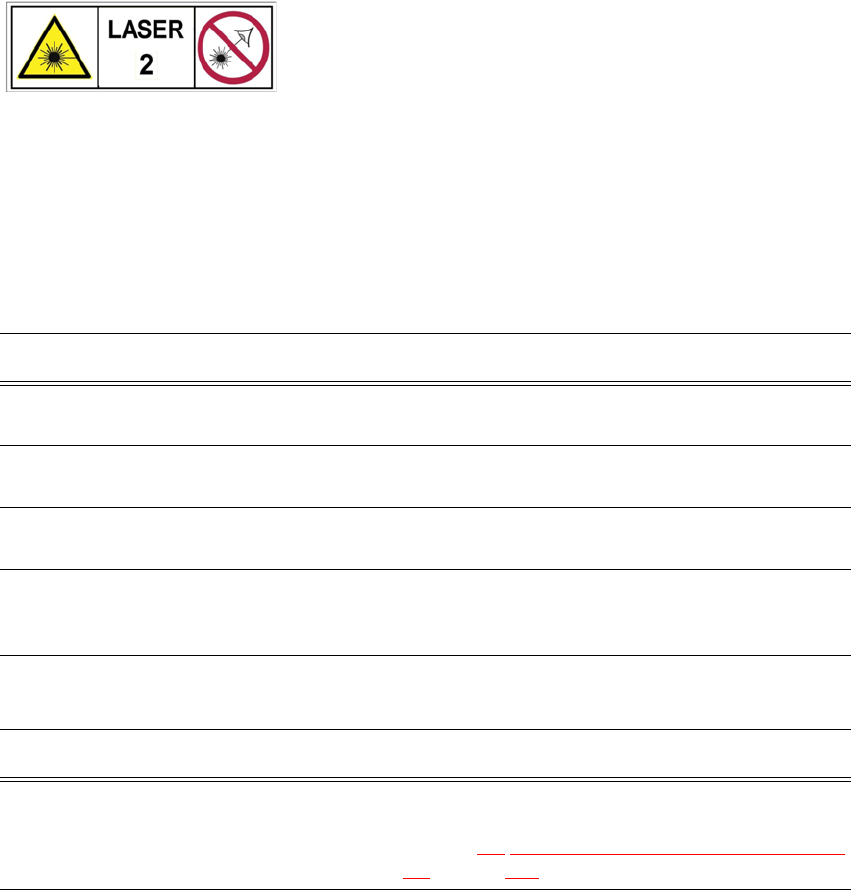

2.2.13.2 Výstražný štítek W 004
2
Pol. W 004 na obr. 2.2 - 16, Strana 62, č. výrobku 03223713-01
(počet: Jednoduchý transport 1, Dvojitý transport 2)
2
LASEROVÉ ZÁŘENÍ
Třída rizika 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.3 Klasifikace optických systémů Od verze softwaru SR.713.1 Vydání 12/2020
64
2.3 Klasifikace optických systémů
2.3.1 Klasifikace celého stroje
2
2.3.1.1 Klasifikace laserového zařízení
Následující konstrukční skupiny jsou přiřazeny třídě rizika 2:
2
Následující kamerové systémy jsou přiřazeny třídě laseru 3B:
2
Osazovací automat připravený k použití je zařazen do třídy rizika 2.
Třídy rizika jsou určována ve smyslu IEC 60825-1:2014.
Montážní skupina Údaje
senzor součástek u systému SpeedStar Maximální optický výstupní výkon: <1 mW
Vlnová délka: 635 nm
Senzor součástek na Multistar CPP Maximální optický výstupní výkon: <1 mW
Vlnová délka: 635 nm
Laserové světelné závory na transportu de-
sek
Maximální optický výstupní výkon: <1 mW
Vlnová délka: 650 nm
1D Snímač čárového kódu desek
(Datalogic DS1500)
Maximální optický výstupní výkon: --
Vlnová délka: 658 nm
Montážní skupina Údaje
Trojrozměrný koplanární laserový modul Maximální optický výstupní výkon: 60 mW
Vlnová délka: 670 nm
Viz část 6.7
Trojrozměrný koplanární laserový mo-
dul, Strana 317.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.3 Klasifikace optických systémů
65
2.3.2 Klasifikace kamerových systémů
2.3.2.1 Typy kamer s jasnými diodami LED – riziková skupina 1
V následujících kamerách jsou namontovány jasné diody LED. Ty jsou zařazeny dle IEC 62741
do rizikové skupiny 1:
– Kamera BE typu 30 a 45 pro SIPLACE MultiStar (CPP)
– Kamera BE typu 23 a 41 pro SIPLACE SpeedStar (C&P20 P)
– Stacionární kamera BE typu 25 a 33 pro SIPLACE MultiStar (CPP) a SIPLACE TwinStar
– Kamera na desky typu 28
2
2.3.2.2 Typy kamer s modrými diodami LED – riziková skupina 2
V následujících kamerách jsou namontovány velmi svítivé modré diody LED. Ty jsou zařazeny dle
IEC 62741 do rizikové skupiny 2:
– Kamera BE typu 48 pro SIPLACE SpeedStar (C&P20 P2)
2
UPOZORNĚNÍ
Riziková skupina 1
Nedívejte se do paprsku provozně připravené kamery!
2
Riziková skupina 2
Kamery s
vysoce svítivými modrými LED mohou vyzařovat nebez-
pečné záření.
Nedívejte se do paprsku provozně připravené kamery!
