Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provoz u Od verze softwaru SR.713.1 Vydání 12/2020 2.5 Bezpečnostní pokyny pro obsluhu osazovacích automatů SX1 / SX2 67 2.5 Bezpečnostní pokyny pro obsluhu osazo…
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.4 Bezpečnostní pokyny pro přepravu osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
66
2.4 Bezpečnostní pokyny pro přepravu osazovacího
automatu
2

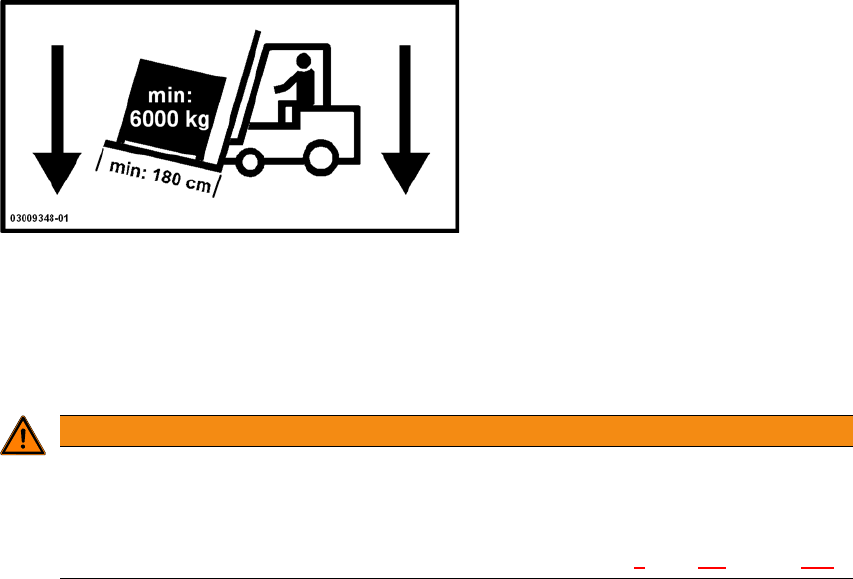

Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlice min. 1800 mm
Nosnost min. 6000 kg
Světlá šířka vidlice min. 350 mm
2
2
VÝSTRAHA
Nebezpečí převržení!
Pokud není dodržena specifikace vysokozdvižného vozíku, může dojít k převržení.
K přepravě používejte jen specifikovaný vysokozdvižný vozík.
Odborná přeprava osazovacího automatu je popsána v kapitole 4
, část 4.1, Strana 181.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.5 Bezpečnostní pokyny pro obsluhu osazovacích automatů SX1 / SX2
67
2.5 Bezpečnostní pokyny pro obsluhu osazovacích auto-
matů SX1 / SX2
2.5.1 Bezpečnostní pokyny k uzavírání ochranných krytů
Aby se vyloučilo jakékoliv nebezpečí zranění při uzavírání ochranných krytů na osazovacím au-
tomatu, musí provozovatel trvat na tom, aby obsluha pracovala s ochrannými kryty podle násle-
dujícího návodu.
2
2
Obr. 2.5 - 1 Bezpečnostní pokyny k uzavírání ochranných krytů
(1) Tyčový držák
K otevření, popř. zavření ochranných krytů používejte zásadně tyčový držák.
Při zavírání nesahejte do mezery mezi ochranným krytem a pláštěm stroje.
Dbejte na to, aby byl při zavírání ochranného krytu volný prostor pro jeho pohyb a nikdo jiný
nemohl být zraněn.
POZOR
Nebezpečí pohmoždění rukou!
Při nesprávném zavírání ochranných krytů může dojít k pohmoždění rukou.
Zavírejte ochranné kryty správně.
(1)
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.5 Bezpečnostní pokyny pro obsluhu osazovacích automatů SX1 / SX2 Od verze softwaru SR.713.1 Vydání 12/2020
68
2.5.2 Bezpečnostní pokyny pro ruční zasunutí desky plošných spojů
i 2
Vložte desku cca 5 cm na vstupní pás podle výstražného pokynu.
Spusťte zasunutí desky pomocí funkce Desku zasunout v grafickém rozhraní počítače sta-
nice.
2.5.3 Bezpečnostní pokyny pro zpracování kondenzátorů
Zpracování kondenzátorů na bázi práškových kovů (např. tantalových) v sobě skrývá určitá rizika.
Riziko spočívá v tom, že
– při zničení těchto součástek dochází k náhlé exotermní reakci – vývinu tepla. Tento vývin
tepla může v závislosti na velikosti kapacity a za nepříznivých podmínek v okolí způsobit
škody.
– Tento efekt se může vyskytnout principiálně při rozstřižení takových součástek.
Pro objasnění nakolik jsou tím Vámi zpracovávané součástky ohroženy se můžete obrátit na Vaše
dodavatele.
Uvedené riziko se může zcela výjimečně vyskytnout ve stříhacím zařízení strojů SIPLACE a v ex-
trémním případě může způsobit doutnání odpadních pásů.
Nepříznivé podmínky jsou mimo jiné:
(1) Pokud zůstávají součástky v pásu při kontrole nastaveného taktu (při této kontrole může ob-
sluha posunout podávací modul o takt dále bez odebrání součástky).
(2) Setrvání součástek na pásu, např. v důsledku trhliny na krycí fólii
(3) Součástky zůstávají v pásu, pokud součástky nebo pás neodpovídají specifikaci a dochází
tak k velkému podílu chyb při odebírání součástky.
Dbejte prosím následujících pokynů pro minimalizaci rizika při osazování kondenzátory na bázi
práškových kovů.
(1) Při manuálním taktování pásu mají být součástky zůstávající v kapsách na pásu odstraněny
obsluhou.
VÝSTRAHA
Nebezpečí úrazu rukou!
Při ručním vkládání desky na vstupní pás může dojít k zachycení a úrazu rukou pohybu-
jícím se portálem, protože lze do oblasti posuvu portálu volně sáhnout.
Nevkládejte desky ručně do stroje, resp. osazovací linky s povolenou výrobou.
Desky vkládejte ručně jen ve fázi instalace osazovacího automatu (při kalibraci osa-
zovacího automatu, zkušebním osazování atd.).
Ručně smějí desky vkládat jen kvalifikovaní pracovníci.
Provozovatel odpovídá za to, aby byl vstupní a výstupní pás zakrytý tak, aby do jeho
prostoru nešlo sáhnout paží ani rukou. Tento požadavek musí splňovat i předřazené
a navazující moduly (sítotiskárna, transportní pásy, inspekční systémy, pece atd.).
