2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
Ochranné kryty a kryty slouží jako separační ochranné zařízení a zamezují přístup do vnitřního
prostoru osazovacího automatu.
2
2

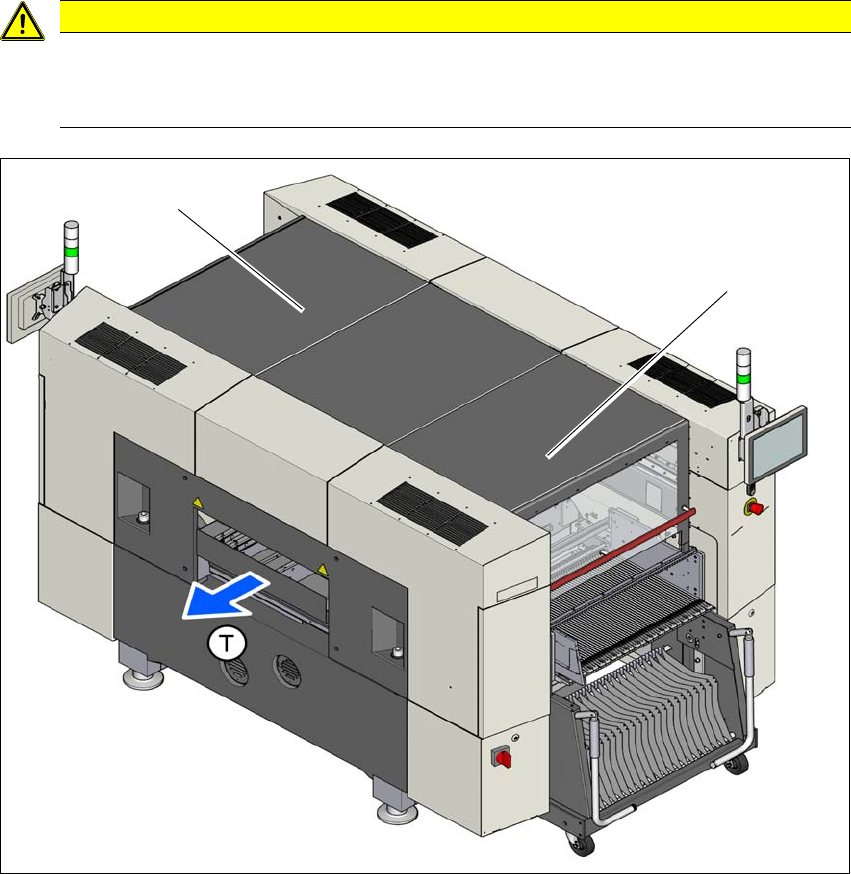

Obr. 2.6 - 1 Ochranné kryty
(1) Ochranný kryt, stanoviště 1
(2) Ochranný kryt, stanoviště 2
Oblast posuvu portálů zakrývají dva ochranné kryty (poz. 1 a 2), které lze otevřít.
POZOR
Nebezpečí poškození!
Ochranné a jiné kryty mohou být poškozeny nadměrným zatížením.
Nevstupujte a nestoupejte na ochranné ani jiné kryty.
(1)
(2)
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.6 Bezpečnostní zařízení Od verze softwaru SR.713.1 Vydání 12/2020
76
Funkce 2
Pokud se jeden z ochranných krytů otevře směrem nahoru, dojde okamžitě k přerušení elektric-
kého napájení portálových os. Portálové osy se zastaví. Na obrazovce se objeví hlášení "Kryty
uzavřít".
Ochranné kryty zavřete a stiskněte tlačítko Start (poz. 1 na obr. 2.6 - 2), aby pokračovalo osa-
zování.
2

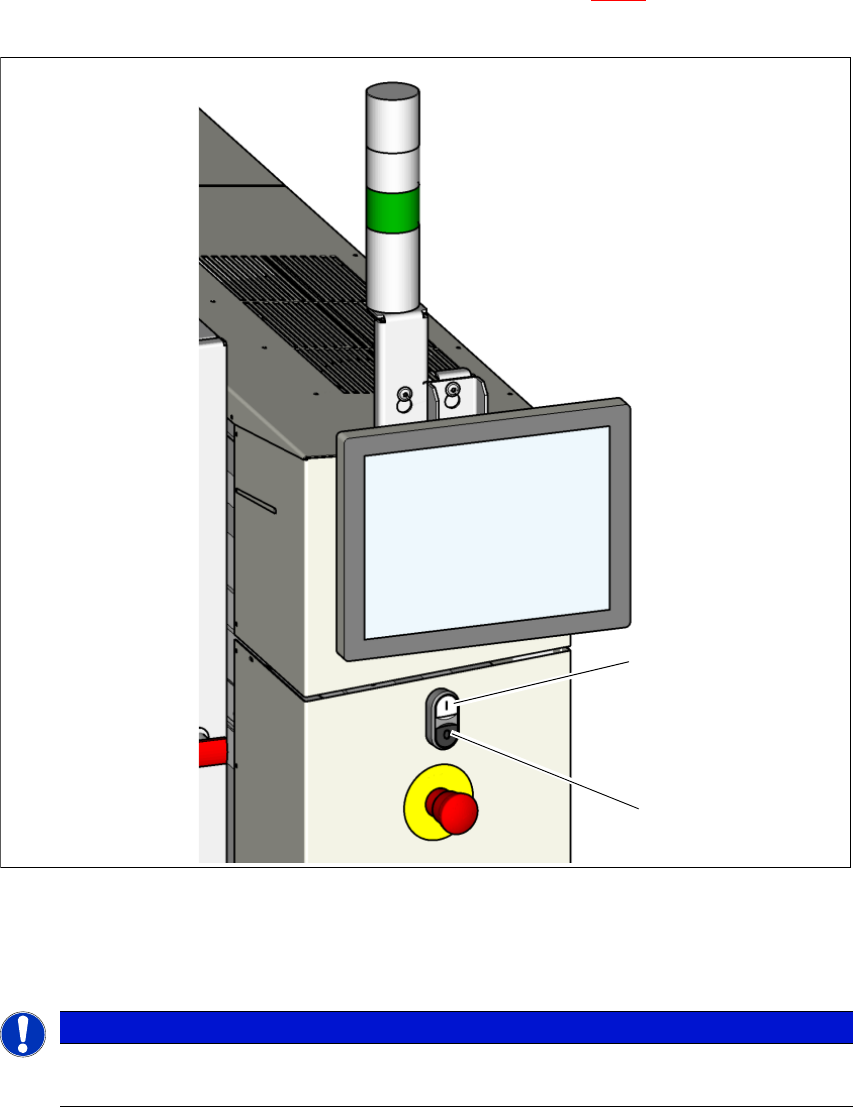

Obr. 2.6 - 2 Poloha tlačítka start/stop na polohovacím automatu
(1) Tlačítko Start (bílé) na osazovacím automatu
(2) Tlačítko Stop (černé) na osazovacím automatu
2
UPOZORNĚNÍ
U jednotky SIPLACE SX1/SX2 V2
Ovládací panel SIPLACE SX1/SX2 viz část 6.16 strana 332.
(2)
(1)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.6 Bezpečnostní zařízení
77
2.6.2 Chránič proti zásahu na transportu desek
Ochrana přístupu na transport PCB brání v přístupu ke spuštěnému osazovacímu automatu.
Pokud je osazovací automat SIPLACE SX1 / SX2 provozován mimo linku, musí být ochranný kryt
nainstalován na vstupním a výstupním dopravníku tohoto osazovacího automatu.
2

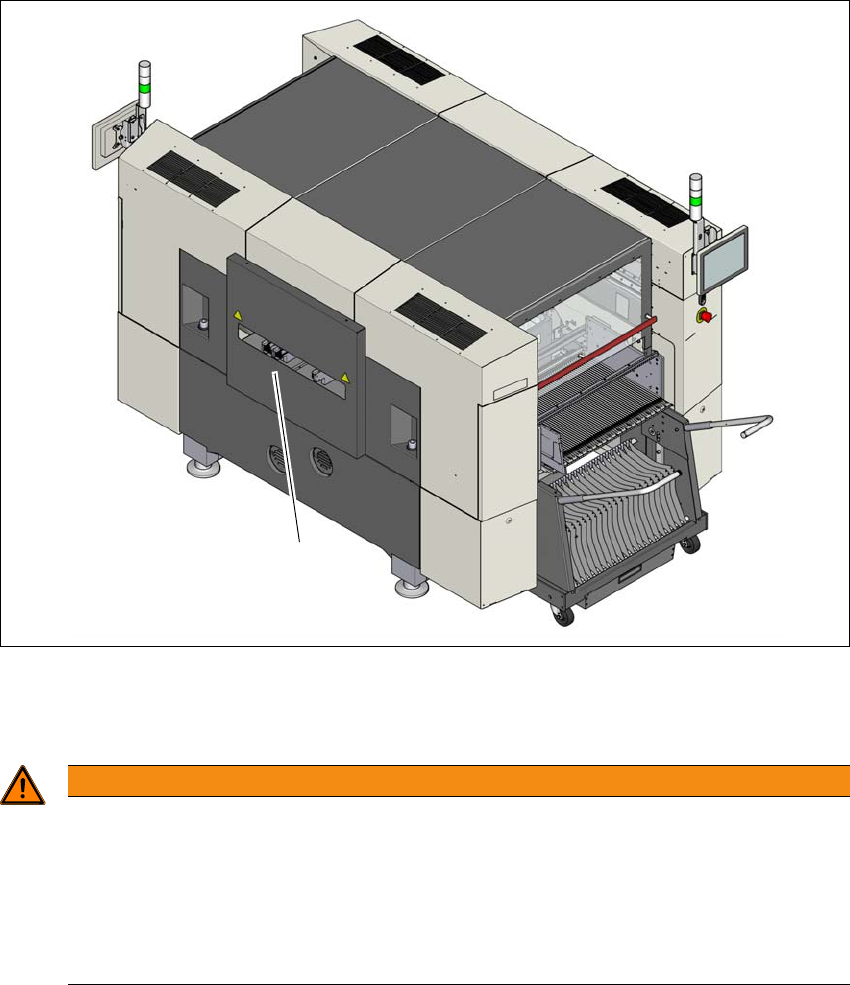

Obr. 2.6 - 3 Ochrana přístupu k osazovacímu automatu SX1 / SX2
(1) Chránič proti zásahu
2
Namontujte chránič proti zásahu (1) na vstupní a výstupní pás.
Upravte výšku na vnějším listu tak, aby v závislosti na produktu nebylo možné dosáhnout do
transportu PCB zdola.
VÝSTRAHA
Nebezpečí pohmoždění!
Pokud není použit chránič proti zásahu, může při sáhnutí do prostoru transportu desek
dojít k úrazům paží a rukou.
Osazovací automat SIPLACE SX1 / SX2 provozujte pouze mimo linku s ochranou
vstupu nainstalovanou na vstupním a výstupním dopravníku.
Provozovatel musí zajistit, aby byly chrániče proti zásahu namontované.
(1)
