Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provoz u Od verze softwaru SR.713.1 Vydán í 12/2020 2.6 Bezpečnostní zařízení 81 2.6.3.2 Umístění ochranných spínačů na osazovacím automatu 2 Obr . 2.6 - 6 Umíst …
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.6 Bezpečnostní zařízení Od verze softwaru SR.713.1 Vydání 12/2020
80
2

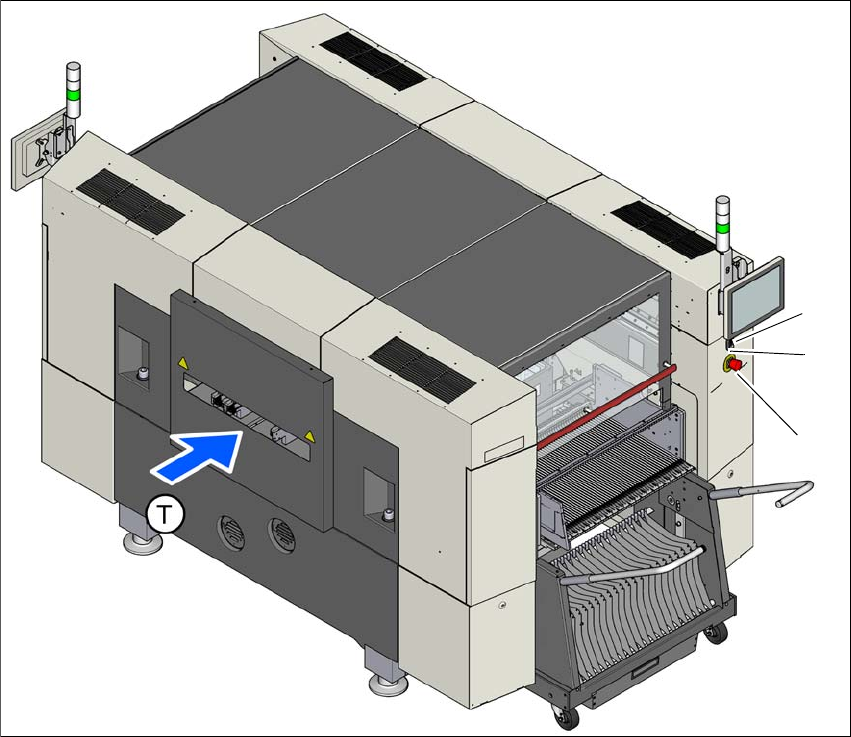

Obr. 2.6 - 5 Umístění spínačů a tlačítek - pohled na stranu vstupu desek
(1) Tlačítko NOUZOVÉHO ZASTAVENÍ
(2) Tlačítko Start (bílé)
(3) Stop tlačítko (černé)
(T) Směr transportu desky
(2)
(1)
(3)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.6 Bezpečnostní zařízení
81
2.6.3.2 Umístění ochranných spínačů na osazovacím automatu
2
Obr. 2.6 - 6 Umístění ochranných spínačů na osazovacím automatu
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Ochranný spínač k rozpoznání dorazu
(T) Směr transportu desky
(2)
(1)
(3)
(3)
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.6 Bezpečnostní zařízení Od verze softwaru SR.713.1 Vydání 12/2020
82
2.6.3.3 Popis fungování
Hlavní spínač v poloze VYP (viz pol. 1 na obr.
2.6 - 4, strana 79) 2
Hlavní vypínač odděluje od sítě tři fáze L1, L2 a L3.
2
2
Hlavní vypínač v poloze zapnuto (ZAP) 2
Po zapnutí hlavního spínače se zapne síťové napětí na napájecím zásuvném dílu a jsou aktivo-
vány všechny měniče AC/DC.
Řídicí počítač se spustí a všechna napájecí napětí jsou interně k dispozici. Meziobvodové napětí
pro osy portálů (300 V-) a hvězdicové osy (160 V-), jakož i napájecí napětí transportních pohonů
jsou také spínány bezpečnostně pomocí tlačítka Start.
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
Při neodborném zacházení s osazovacím automatem může dojít k usmrcení, vážným úra-
zům nebo značným věcným škodám.
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné na-
pětí:
– Připojovací svorky kabelů L1, L2 a L3 hlavního vypínače S1
– Hlavní vstupní svorka X94
– Připojovací svorka X98
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je oranžová.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Jen vyškolený personál s náležitou kvalifikací může otevírat ochranné dveře elektric-
kého napájení.
NEBEZPEČÍ
Kvůli používání zásobníků energie
v napájecím zásuvném dílu je i po vypnutí hlavního
spínače a po odpojení od sítě v dílech napájecího zásuvného dílu po dobu cca 5 min ne-
bezpečné napětí.
