2 Bezpečnost provozu Provozní náv od SIPLACE SX1/SX2 edice V2 a V 3 2.6 Bezpečnostní zařízení Od verze softwaru SR.713.1 Vydání 12/20 20 82 2.6.3.3 Popis fungování Hlavní spínač v poloze VYP (vi z pol. 1 na obr. 2.6 - 4 …
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.6 Bezpečnostní zařízení
81
2.6.3.2 Umístění ochranných spínačů na osazovacím automatu
2

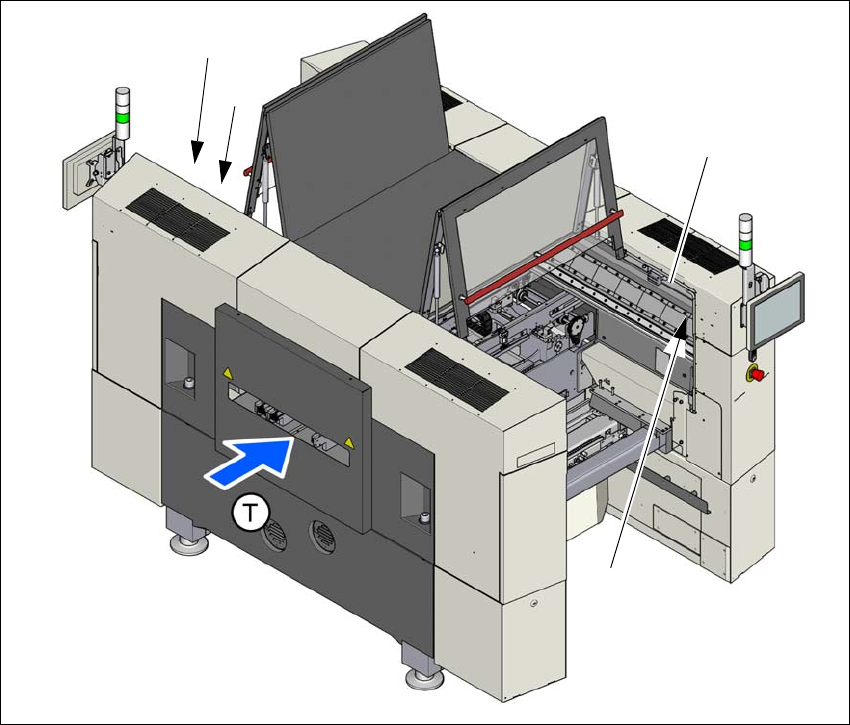

Obr. 2.6 - 6 Umístění ochranných spínačů na osazovacím automatu
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Ochranný spínač k rozpoznání dorazu
(T) Směr transportu desky
(2)
(1)
(3)
(3)
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.6 Bezpečnostní zařízení Od verze softwaru SR.713.1 Vydání 12/2020
82
2.6.3.3 Popis fungování
Hlavní spínač v poloze VYP (viz pol. 1 na obr.
2.6 - 4, strana 79) 2
Hlavní vypínač odděluje od sítě tři fáze L1, L2 a L3.
2
2
Hlavní vypínač v poloze zapnuto (ZAP) 2
Po zapnutí hlavního spínače se zapne síťové napětí na napájecím zásuvném dílu a jsou aktivo-
vány všechny měniče AC/DC.
Řídicí počítač se spustí a všechna napájecí napětí jsou interně k dispozici. Meziobvodové napětí
pro osy portálů (300 V-) a hvězdicové osy (160 V-), jakož i napájecí napětí transportních pohonů
jsou také spínány bezpečnostně pomocí tlačítka Start.
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
Při neodborném zacházení s osazovacím automatem může dojít k usmrcení, vážným úra-
zům nebo značným věcným škodám.
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné na-
pětí:
– Připojovací svorky kabelů L1, L2 a L3 hlavního vypínače S1
– Hlavní vstupní svorka X94
– Připojovací svorka X98
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je oranžová.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Jen vyškolený personál s náležitou kvalifikací může otevírat ochranné dveře elektric-
kého napájení.
NEBEZPEČÍ
Kvůli používání zásobníků energie
v napájecím zásuvném dílu je i po vypnutí hlavního
spínače a po odpojení od sítě v dílech napájecího zásuvného dílu po dobu cca 5 min ne-
bezpečné napětí.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.6 Bezpečnostní zařízení
83
Tlačítko Start (pol. 2 na obr. 2.6 - 4, Strana 79 a pol. 2 na obr. 2.6 - 5, strana 80) 2
Po zapnutí hlavního spínače a najetí řídicího programu budete vyzváni ke stisknutí tlačítka Start,
aby tak osazovací automat započal s osazováním. Stejná výzva se bude opakovat, když otevřete
ochranné kryty nebo stisknete-li tlačítko NOUZOVÉHO ZASTAVENÍ a budete chtít osazovací au-
tomat znovu uvést do provozu.
Stiskněte tlačítko Start po dobu nejméně 200 ms až maximálně 1500 ms a poté ho uvolněte.
Po uvolnění tlačítka se osazovací automat zapne a mechanicky se zamknou ochranné kryty.
Tlačítko Stop, černé (pol. 3 na obr. 2.6 - 4, Strana 79 a pol. 3 na obr. 2.6 - 5, strana 80) 2
Těmito tlačítky zastavíte osazovací automat.
Počítadlo součástek 2
Počet osazených součástek (počitadlo součástek) lze zjistit v softwaru stanice. Informace jsou
uvedené v online nápovědě.
Tlačítko NOUZOVÉHO ZASTAVENÍ s nucenou aretací (pol. 4 na obr. 2.6 - 4, Strana 79 a pol. 1
na obr.
2.6 - 5, strana 80) 2
Tlačítko nouzového zastavení je tlačítko s červeným knoflíkem, který po stisknutí, zůstává v této
poloze zasunut. Při stisknutí tlačítka NOUZOVÉ ZASTAVENÍ se rozevře spínací kontakt obvodu
NOUZOVÉHO ZASTAVENÍ - zareaguje bezpečné zastavení (CSB). Meziobvodové napětí (300 V-
) pro portálové osy a meziobvodové napětí (160 V-) pro hvězdicové osy se vypnou. Servozesilo-
vače os DP příp. Z jsou i nadále napájeny 42 V DC. Signální kontakt tlačítka nouzového zastavení
se rozepne a na obrazovce se objeví hlášení "Stisknuto tlačítko nouzového zastavení". Následu-
jící konstrukční skupiny jsou deaktivovány:
– Transport desek
– Upínání desek plošných spojů
– Nastavení šířky
– Zarážka desek
– Přívod stlačeného vzduchu do řezačky prázdných obalů
2
UPOZORNĚNÍ
Osazování je přerušeno a může pokračovat nebo být přerušeno, když je osazovací auto-
mat opět funkční.
