2.8 Zavření přívodu stlačeného vzduchu a uvolnění tlaku
Jednotka stlačeného vzduchu se nachází na stanovišti 2 (viz obr. 4.2 - 1, strana 190).
Provozní tlak osazovacího automatu je pevně nastaven na 0, 50 ± 0, 025 MPa (5, 0 ± 0, 25 bar).
Polohu jednotky stlačeného vzduchu znázorňuje pol. 1 na obr. 2.8 - 1
, strana 95. Přívod stlače-
ného vzduchu do osazovacího automatu lze přerušit pomocí uzavíracího kohoutu (pol. 2 na obr.
2.8 - 1
, strana 95).
Pomocí strojního klíče uvolněte blokování krytu.
Zvedněte kryt (viz obr. 4.2 - 1, strana 190).
Páčku uzavíracího kohoutu (pol. 1 na obr. 2.8 - 1, strana 95) otočte z vertikální polohy do ho-
rizontální polohy.
Sledujte tlakoměr provozního tlaku (pol. 5 na obr. 2.8 - 1, strana 95). Při zapnutém osazova-
cím automatu se během 1 minuty sníží tlak na 0 MPa (0 bar).
2
POZOR
Přerušení přívodu stlačeného vzduchu!
Při zapnutém osazovacím automatu přerušte přívod stlačeného vzduchu uzavíracím
kohoutem na dobu maximálně 30 minut.
Potřebujete-li k údržbě, resp. servisu pneumatického systému delší dobu, vypněte
osazovací automat hlavním vypínačem a odpojte ho od přívodu stlačeného vzduchu.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 2 Bezpečnost provozu
Od verze softwaru SR.713.1 Vydání 12/2020 2.8 Zavření přívodu stlačeného vzduchu a uvolnění tlaku
95
2

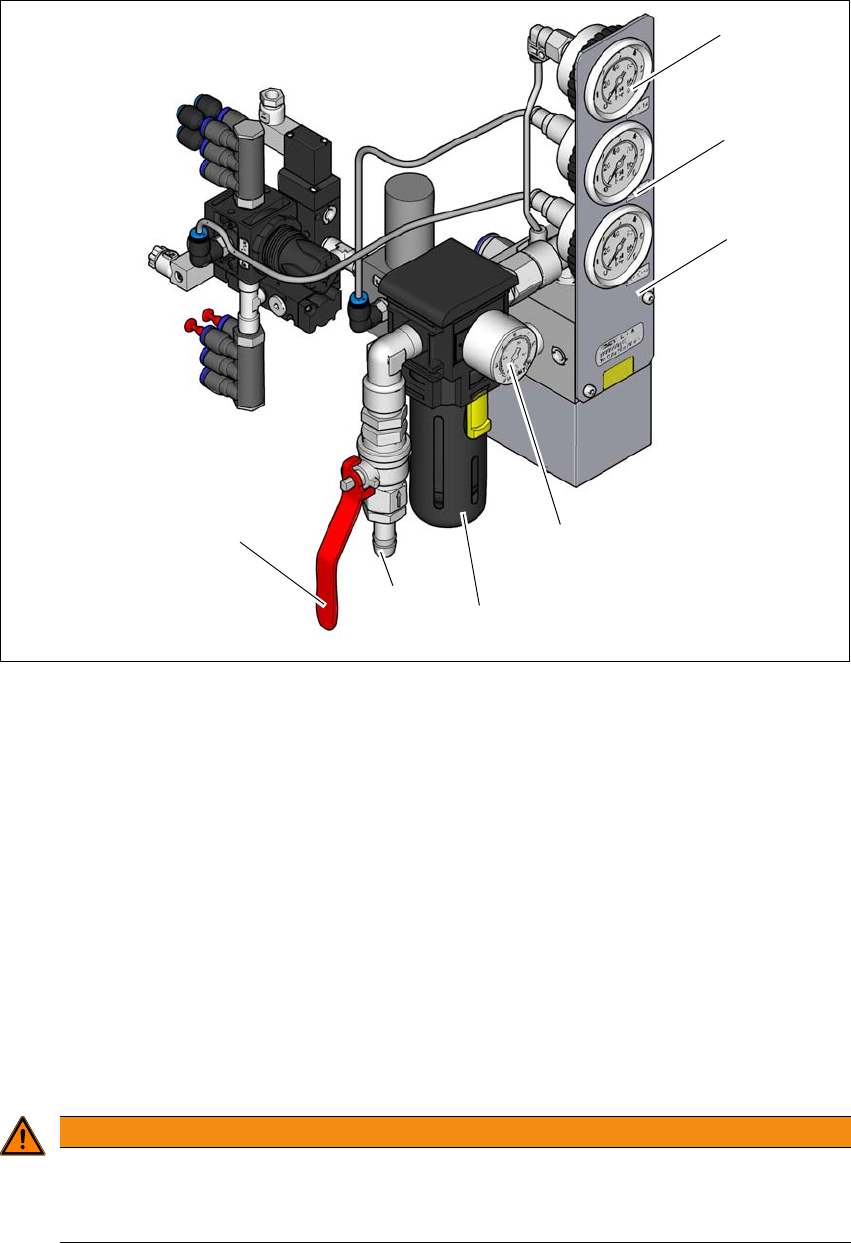

Obr. 2.8 - 1 Jednotka stlačeného vzduchu na osazovacím automatu
(1) Manometr pro napájecí tlak portálů 1 a 2
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0, 1 bar (rozmezí ukazatele 0 - 0, 6 MPa, 0 - 6 bar)
(2) Tlakoměr pro napájecí tlak součástí stroje
Požadovaný tlak: 0,5 ± 0,025 MPa, 4, 5 ± 0,25 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr pro napájecí tlak podávacích modulů Bulkcase
Požadovaný tlak: 0, 25 ± 0, 05 MPa, 2, 5 ± 0, 5 bar (rozmezí ukazatele: 0 - 0, 6 MPa, 0 - 6 bar)
(4) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0, 5 - 1, 0 MPa, 5, 0 - 10, 0 bar (rozmezí ukazatele: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr stlačeného vzduchu
(6) Přípojka stlačeného vzduchu
(7) Uzavírací kohout v poloze otevřeno (AUF)
2
VÝSTRAHA
Nebezpečí úrazu!
U pneumatických potrubí, která jsou pod tlakem, hrozí úraz.
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Bezpečnost provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
2.9 Zamykání a upevnění výstražných štítků Od verze softwaru SR.713.1 Vydání 12/2020
96
2.9 Zamykání a upevnění výstražných štítků
2.9.1 Úloha a účel
Předtím, než budete na osazovacím automatu provádět údržbu nebo servis jakéhokoliv druhu,
musíte ho zajistit proti opětnému zapnutí a umístit na něj odpovídající výstražné štítky. Pokud se
budete řídit níže popsaným postupem, je vyloučeno nebezpečí úrazu elektrickým proudem ani ne-
očekávanými pohyby.
2
2.9.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na
osazovacím automatu.
Informujte o tom všechny pracovníky, kterých se to týká.
Vypněte osazovací automat, příp. všechny přídavné přístroje. Postupujte podle normálního
postupu pro vypnutí:
– Stiskněte tlačítko STOP.
– Vypněte řídící počítač.
– Vypněte osazovací automat hlavním vypínačem.
Odpojte osazovací automat od všech jeho zdrojů energie:
– Přerušte přívod tlakového vzduchu.
– Přerušte přívod síťového napájení.
Zablokujte zařízení.
– Umístěte zámek všude, kde je to možné (např. na hlavní vypínač).
UPOZORNĚNÍ
Minimální požadavky
Tento postup splňuje minimální požadavky na zamčení, resp. umístění výstražných štít-
ků na osazovacím automatu při údržbě a servisu. Dodatečná bezpečnostní opatření, kte-
rá jsou nutná k tomu, aby byla práce bezpečně dokončena, mohou být specifikována
bezpečností práce, osobami zmocněnými pro bezpečnost a zdravotním oddělením.
