SOKO Tray im Graben SI PLACE HF 3 1 Nachrüstanleitung SO KO Tray im G raben SIPLAC E HF3 Ausgabe 03/2005 11 Es könn en bis z u drei J edec-Trays gerüs tet wer den. 1 1 1 Jedec- T rays
1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
10
: Sensor für Abwurfbehälter 2 in Parkposition bringen (falls vorhanden).
1
Abwurfbehälter in Park-
position und unbestückt
Sensor für Abwurfbehälter 2
in Parkposition
SOKO Tray im Graben SIPLACE HF3 1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
11
Es können bis zu drei Jedec-Trays gerüstet werden. 1
1
1
Jedec-Trays
1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
12
1.8 Teachen der neuen Abwurfposition für Pipetten-
wechsler
: Wechseln Sie nach dem Referenzlauf in den SITEST (Servicetechniker-Modus).
: Führen Sie den Referenzlauf im SITEST durch.
: Wechseln Sie ins Menü "Revolverkopf".
Wählen Sie den entsprechenden Stellplatz aus.
: Wechseln Sie in die Pipettenwechslermagazin-Funktion.
Wählen Sie eine Abwurfbehälterposition an.
1
: Schließen Sie mit ESC ab, wenn die Kamera über der hinteren Marke der Abwurfposition
steht. Übernehmen Sie die Position mit dem Button OK.
: Speichern Sie die MA-Daten.
: Verlassen Sie SITEST.

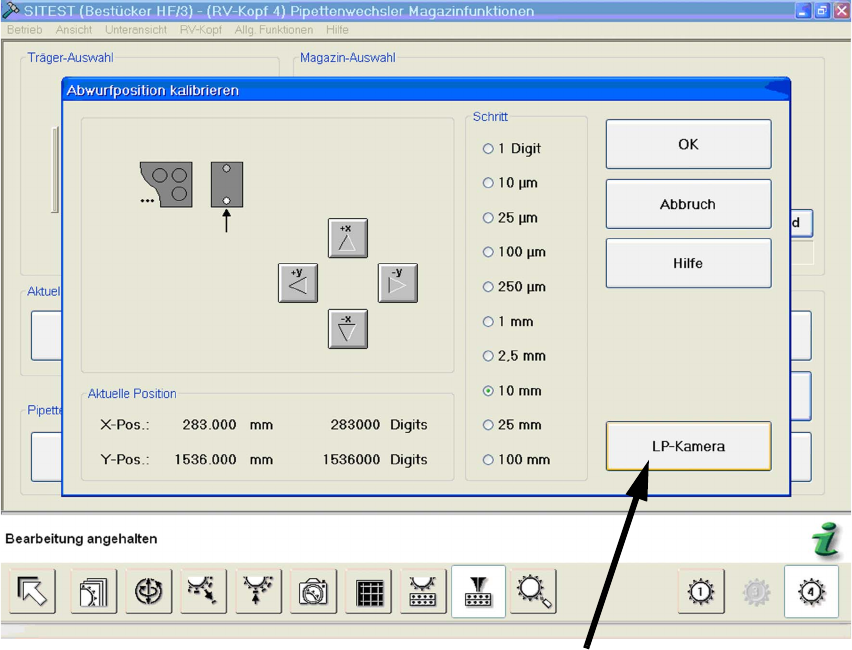

Button LP-Kamera anwählen, in Y-Richtung verfahren;
mit Tasten 1 bis 0 kann die Verfahrweite geändert werden
