1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3

Ausgabe 03/2005

1.9.2 Tray-Beschreibung

Trays, die auf den Arbitrary-Carrier gestellt werden sollen, müssen in Siplace-Pro für diesen Trä-

gertyp angelegt sein. Es ist nicht zu empfehlen, den Carrier eines bereits definierten Flächenma-

gazins nachträglich zu ändern, weil dadurch u.U. bereits vorhandene Rüstungen ungültig bzw.

inkonststent werden könnten, die dieses Tray ebenfalls verwenden. 1

Die Ursache der dann auftretenden Fehler ist möglicherweise schwer zu finden. 1

Bei der Verwendung von rechteckigen Trays (z.B. JEDEC) wird man ohnehin nicht um eine Neu-

beschreibung herumkommen, weil in der Regel aus Platzgründen das Tray mit seiner Längsseite

entlang des Transports in die Maschine gestellt wird. 1

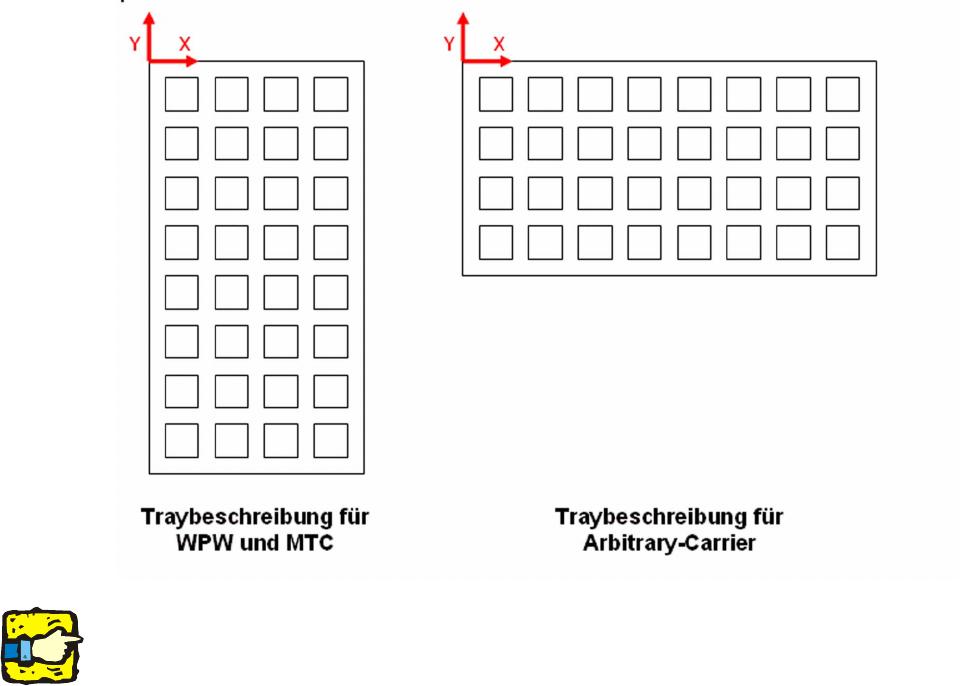

Bereits für andere Carrier beschriebene Trays (für WPW, MTC, manuelles Tray 30 oder 51) sind

in der Regel mit der X-Achse als kurze Seite beschrieben. 1

Die Längsachse des Trays ist also im Falle des Arbitrary-Carriers in der Regel die X-Achse. 1

Bei der Traybeschreibung für WPW oder MTC (was man ja gewohnt ist) ist die Längsachse die Y-

Achse. 1

Anmerkung: Es ist nicht möglich, die Orientierung (Winkellage) des Trays auf dem Arbitrary-Car-

rier zu ändern. 1

Es können Offsetwerte für das Tray in X- und Y- Richtung angegeben werden, nicht jedoch ein

Winkel-Offset. 1

SOKO Tray im Graben SIPLACE HF3 1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3

Ausgabe 03/2005

1.9.3 Rüsten des Arbitrary-Carriers in Siplace Pro / Linienrechner

Der Arbitrary-Carrier kann in Siplace Pro wie jeder andere Förderer einfach auf eine beliebige

Spur eines BE-Tisches gestellt werden. 1

Allerdings ist zu beachten, daß der später zu definierende Offset für die tatsächliche Lage des

Trays in der Maschine sich u.A. auf die Spur bezieht, auf die der Arbitrary-Carrier gestellt wurde.

Wenn nun das Tray in jeder Rüstung an die physikalisch gleiche Stelle gerüstet wird, der Carrier

aber jedesmal auf eine andere Spur gestellt wird, so muss der einzugebende Offsetwert immer

neu ermittelt werden. 1

Daher ist es von Vorteil, wenn der Carrier immer auf die gleiche Spur gerüstet werden kann. 1

Wenn möglich sollte der Carrier an den Rand entweder auf die erste oder letzte Spur eines BE-

Tisches gestellt werden. 1

Generell kann ein Arbitrary-Carrier mehrere Flächenmagazine tragen. Für jedes Flächenmaga-

zin, das gestellt wird, wird automatisch in Siplace Pro ein neues Fach erzeugt. 1

Selbstverständlich muss für jedes Flächenmagazin ein eigener Offsetwert ermittelt und eingege-

ben werden. 1

1.9.4 Arbitrary-Carrier als Standard-Förderer und Optimierung in Siplace Pro

Soll der Arbitrary-Carrier als Standard-Förderer für ein Bauelement oder eine Gehäuseform defi-

niert werden , so ist das möglich. Der Offset des Trays ist nicht vorab programmierbar, das Tray

wird also automatisch mit Offsetwerten ( 0;0 ) gerüstet. 1

Ein Optimierungslauf, der versucht, den Arbitrary-Carrier zu stellen schlägt in der Regel deshalf

fehl, weil das Tray beim Optimierungslauf auf dem Carrier grundsätzlich ohne Offsetwerte gerü-

stet wird. In der Regel ist die flächige Ausdehnung des Trays jedoch so groß, daß in dieser Situa-

tion nicht alle Abholpositionen im Verfahrbereich des Portales liegen. 1

Abgesehen davon stellt die Optimierung den Förderer auf eine beliebige Position mindestens in-

nerhalb eines BE-Tisches, mit den o.g. Problematiken. 1

Es ist daher unbedingt empfehlenswert, den Arbitrary-Carrier und die auf ihm gerüsteten Bauele-

mente als festgerüstet in der Anfangsrüstung anzugeben. 1

1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3

Ausgabe 03/2005

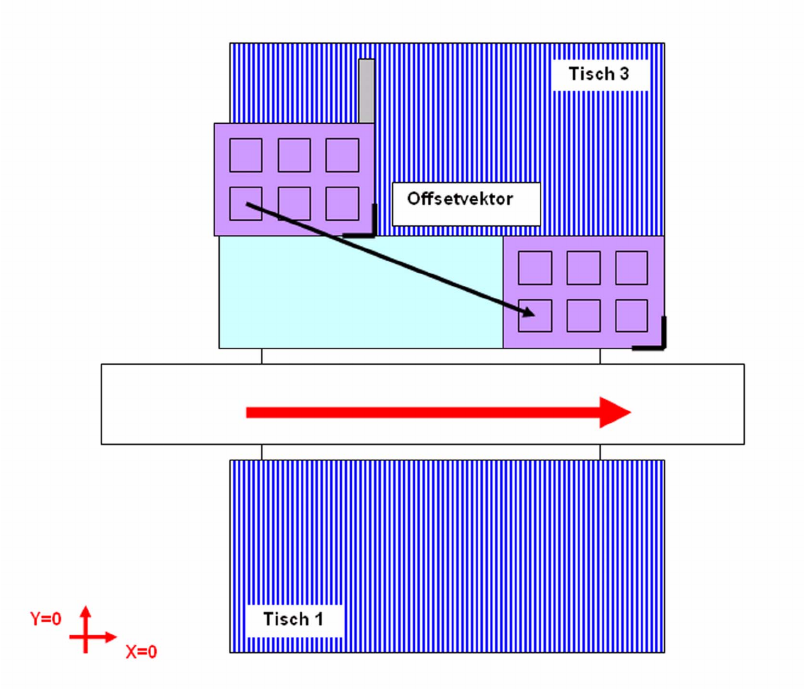

1.9.5 Ermitteln der Offsetwerte

Der einzugebende Offsetvektor ist der Abstand zwischen der Null-Position des Trays und der tat-

sächlichen Lage des Trays in der Maschine. Der Abstand bezieht sich jeweils auf die Position

Mitte erstes Fach. 1
