1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
18
1.9.7 Berechnen der Offsetwerte
Die Offsetwerte sind in der Einheit mm einzugeben, die Anzeige der Potitionen erfolgt jedoch in
Digits. 1
Achsauflösungen 1
1
Die abgelesenen Werte müssen durch den angegebenen Faktor geteilt werden. 1
1
Der anzugebende Offset bezieht sich immer relativ zum Koordinatensystem des Förderers. Die
ausgelesenen Koordinaten sind Absloutwerte relativ zum Maschinen-Nullpunkt. 1
Die Orientierung des Förderer-Koordinatensystems ändert sich abhängig davon, auf welcher
Mschinenseite der Förderer steht. Das Maschinen-Koordinatensystem bleibt hingegen immer
gleich. 1
Deshalb ist es notwendig, die ermittelten Offsetwerte im einen Falle positiv und im anderen Falle
negativ anzugeben. 1
Die errechneten Offsetwerte können durchaus negativ sein. 1
Die Offsetwerte bleiben unter folgenden Voraussetzungen auch bei unterschielichen Trays mit un-
terschiedlichen Fachgrößen gleich: 1
– Die virtuelle Anschlagkante am Arbitrary Carrier befindet sich an der gleichen Ecke wie der An-
schlag am tatsächlich gestellten Flächenmagazin.
– Der Arbitrary Carrier wird immer auf die gleiche Spur gestellt.
– Die eingesetzten Trays sind vollständig und korrekt mit allen Rändern und Asymmetrien be-
schrieben.
1
1
1
1
1
1
1
1
F 5 HM, S 27, HF, HS 50, HS 60
1 Digit = 1 µm Faktor: 1000
F 4, F 5, S 20, S 23, S 25 HM
1 Digit = 2,5 µm Faktor: 400
SOKO Tray im Graben SIPLACE HF3 1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
19

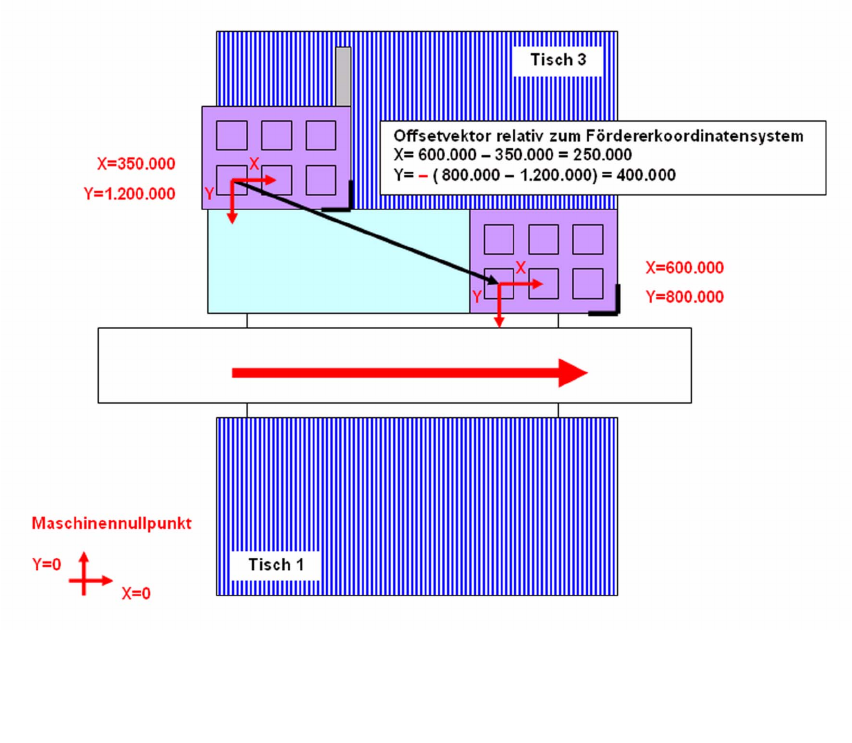

1.9.8 Beispiel 1: (Auflösung: 1 µm Faktor: 1000)
1
1
1
1
1
1
1
1
1
1
1
1
Einzugebender Offset:
X 250,0 mm
Y 400,0 mm
1 Nachrüstanleitung SOKO Tray im Graben SIPLACE HF3 SOKO Tray im Graben SIPLACE HF3
Ausgabe 03/2005
20

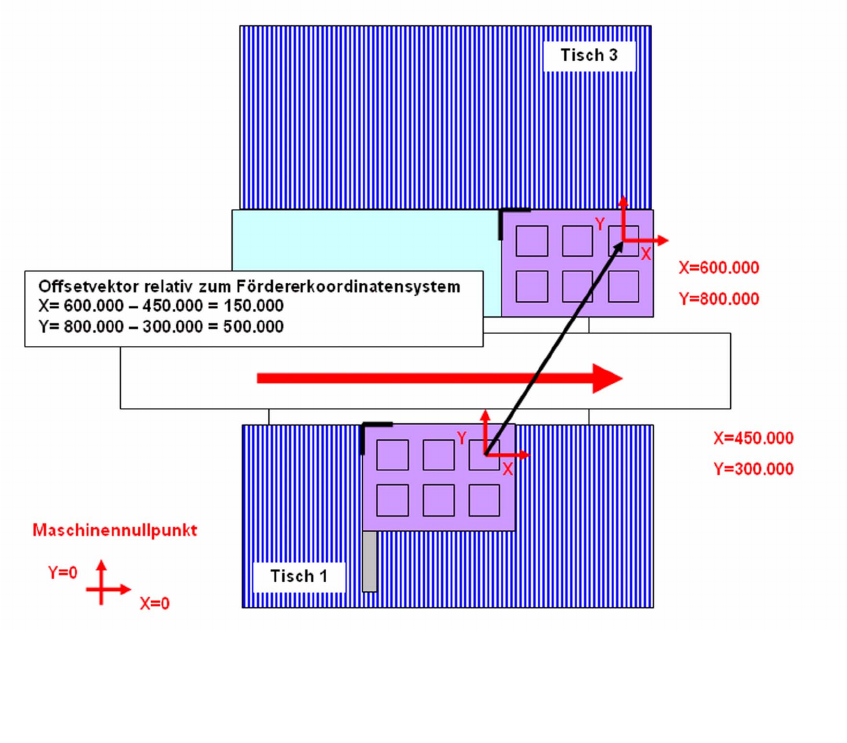

1.9.9 Beispiel 2: (Auflösung: 1 µm Faktor: 1000)
1
1
1
1
: Pro Tray muß eine Spur verwendet werden.
1
1
1
1
1
1
Einzugebender Offset:
X 150,0 mm
Y 500,0 mm
