维修调整要领书
5-16
图 5-7-3-3 放大器装置的安装位置
左光纤
右光纤
上方是前侧(投光)
下方是后侧(受光)
锁定支承用
左侧支承用
右侧支承用
维修调整要领书
5-17

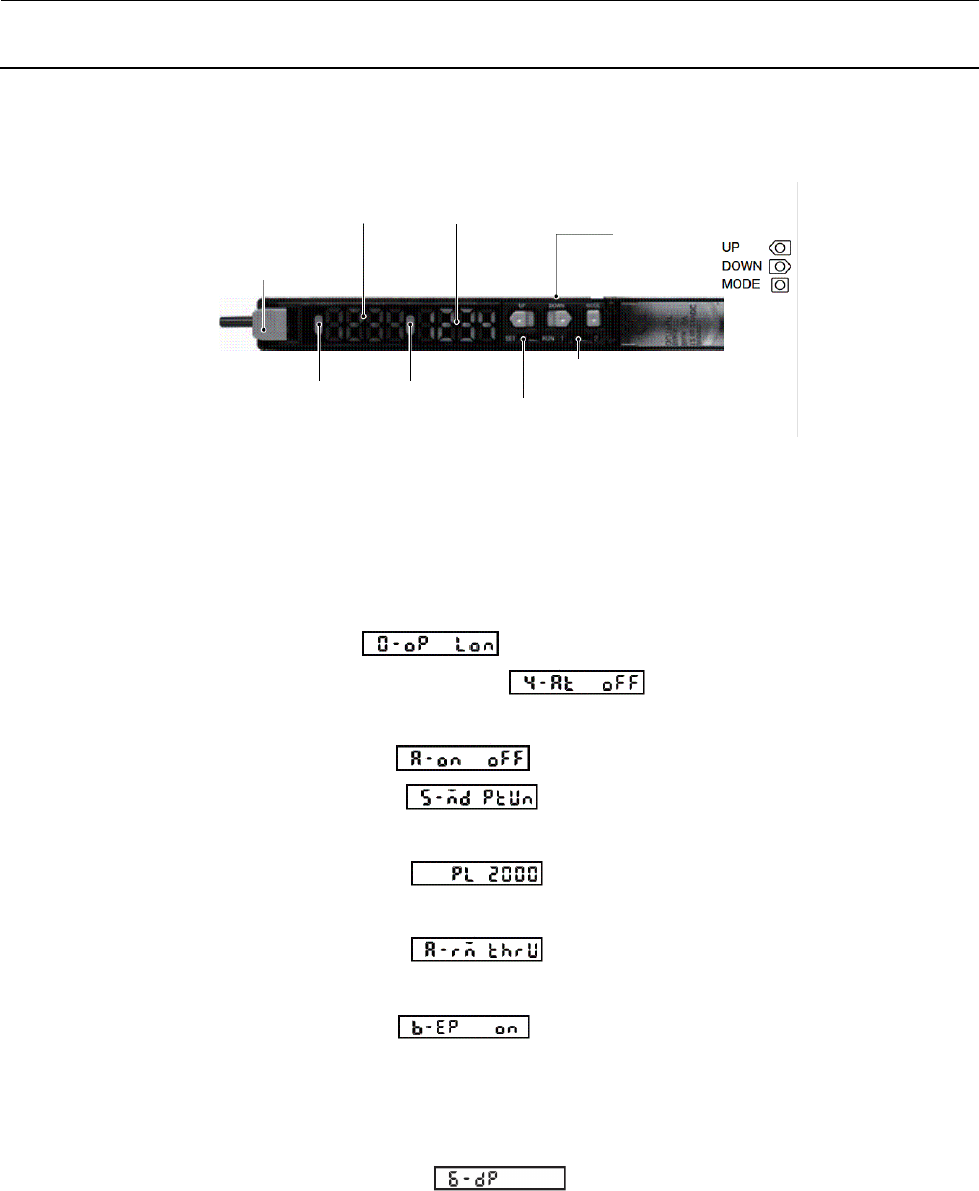

（3）放大器装置的增益调整
(40129061)
更换放大器、光纤后，请按以下步骤进行调整。
图 5-7-3-4 放大器装置显示部
1） 使传送装置的进深（基板宽度）为最大。
2） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“Lon”改 变 为“ don”。
4） 接下来将操作键 MODE 按下几次，设置为
，按下 DOWN 键更改为副数显部的
“oFF”。
5） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“oFF”变 更 为“ Atc”。
6） 继续按下操作键 MODE，设置为
，确认是“PtUn”。如有不同，按下 DOWN 键将
副数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“2000”变更为
“FULL”。
8） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“thrU”变更为
“LoFF”。
9） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“on”变 更 为“ oFF”。
10） 将 SET/RUN 切换开关设置为“RUN”。
11） 按下 UP/DOWN 键，将副数显部的显示改变为“-80P”。
12） 将 SET/RUN 切换开关设置为“SET”。
13） 将操作键 MODE 按下几次，设置为
，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
14） 将 SET/RUN 切换开关设置为“RUN”。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
维修调整要领书
5-18

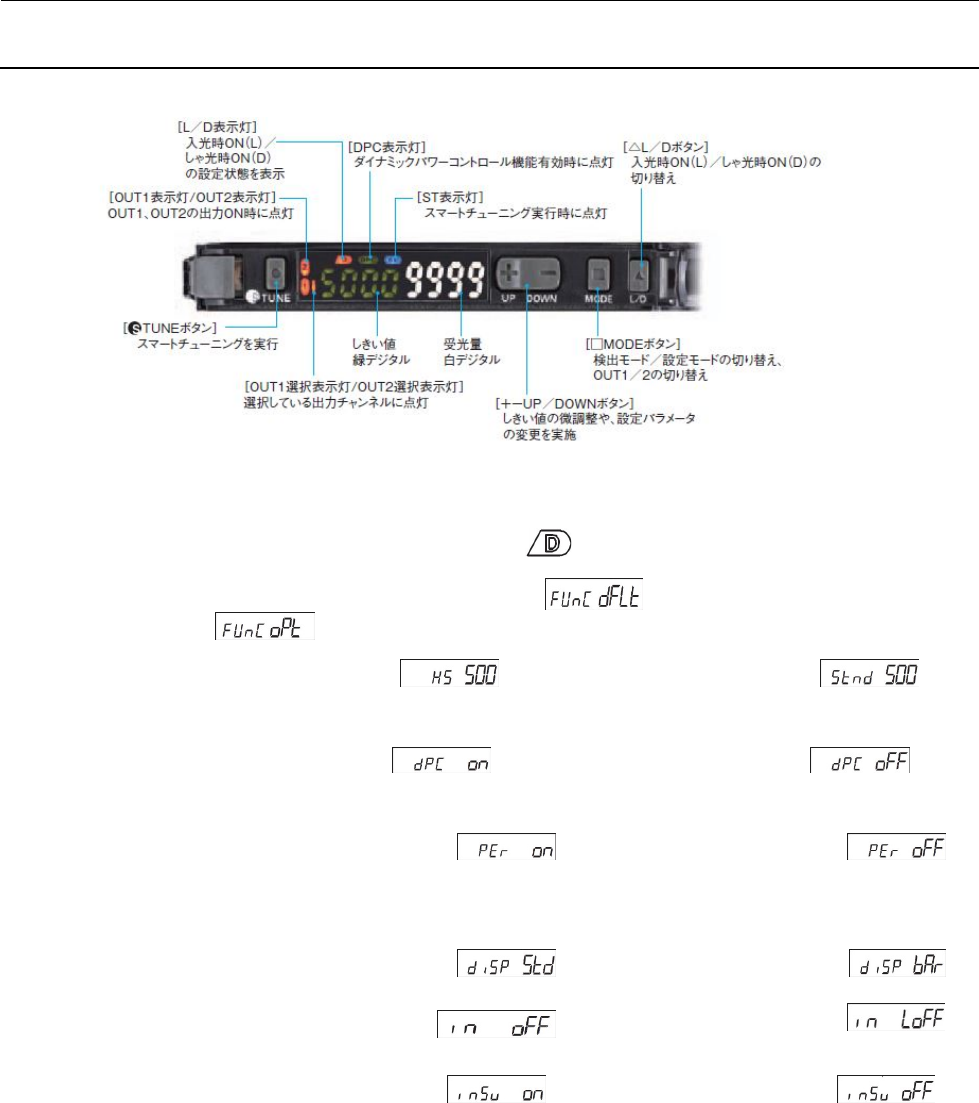

(4) 放大器单元的增益调整(40181868)
図
5-7-3-4-1 Amplifier Unit Display
1. . 使传送装置的进深（基板宽度）为最大。
2. . 按下 L/D 按钮，将 [L/D 显示灯] 设置为 。
3. . 按下[MODE 按钮]3 秒钟以上，设置为 ，按下[UP/DOWN 按钮]，
设置为 。
4. 按下[MODE 按钮]，设置为 ，按下[UP/DOWN 按钮]，设置为 。
※数值与实时值不同。.
5. 按下[MODE 按钮]，设置为 ，按下[UP/DOWN 按钮]，设置为 。
确认[DPC 显示灯]亮灯。
6. . 按下几次[MODE 按钮] ，设置为 ，按下[UP/DONW 按钮]，设置为 。
接着按下[MODE 按钮]，用[UP／DOWN 按钮
]将值设置为「-80P」。
※请在[OUT1 选择显示灯]亮灯的状态下实施。
7. . 按下几次[MODE 按钮] ，设置为 ，按下[UP/DONW 按钮]，设置为 。
8. 按下几次[MODE 按钮] ，设置为 ，按下 [UP/DONW 按钮]，设置为 。
9. 按下几次[MODE 按钮] ，设置为 ，按下[UP/DONW 按钮]，设置为 。
10. 按下[MODE 按钮] 3 秒钟以上，显示“|||||||| ||||||||”。
11. 按下[S.TUNE 按钮] 1 秒钟以上，确认[ST 显示灯]亮灯。
