维修调整要领书 13 - 16 14 ） 为之后需要相同的操 作时进行准备。 打开浏览器，打 开“ C:\Windows\ inf ”文件 夹。 15 ） 请删 除以下 2 个文件。 ･ net1q32.inf ･ net1q32.PNF 删除文件后， 令 C 驱 动器执行 commit ，从新启动。
维修调整要领书
13-15

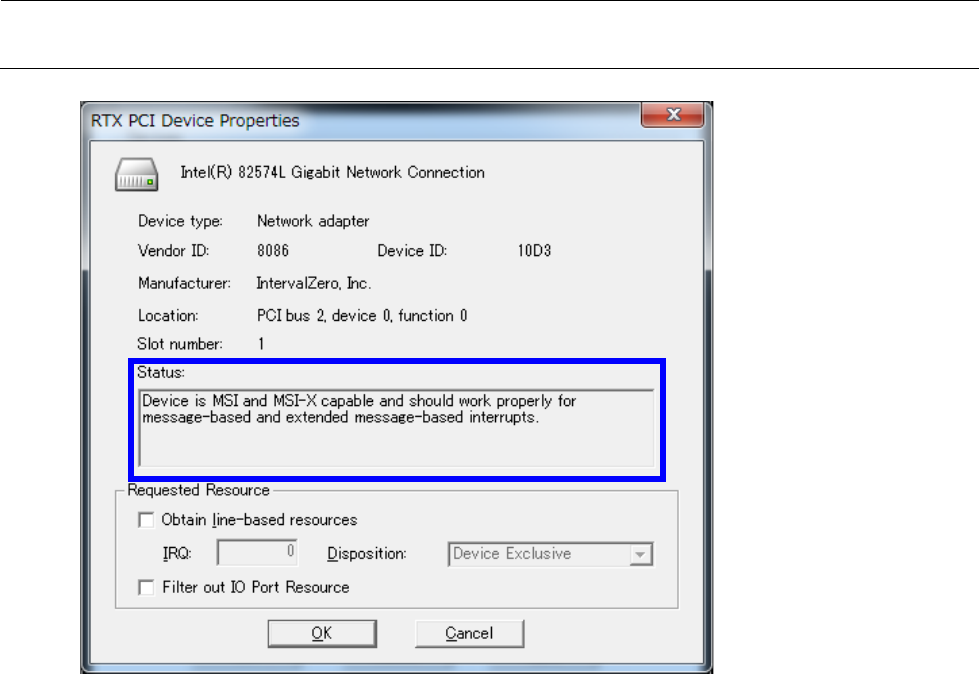

确认 RTX 下网络设备的属性，当 Status 为如下显示时，安装完成。
Device is MSI and MSI-X capable and should work properly for
message-based and extended message-based interrupts.
● 不一样时
如 Status 有不一样时，请不要作任何变更，执行 commit、从新启动后，再次打开属性，确认 Status
已成为上面所示的状态。
维修调整要领书
13-16
14） 为之后需要相同的操作时进行准备。
打开浏览器，打开“C:\Windows\inf”文件夹。
15） 请删除以下 2 个文件。
･ net1q32.inf
･ net1q32.PNF
删除文件后， 令 C 驱动器执行 commit，从新启动。
维修调整要领书
13-17
13-2-2
网络的设置（要与 IS 通信的情况下进行设置）
为了 RX-6/RX-6B/RX-6R 与 IS 之间的通信，必须进行网络设置。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
※ 有共面性选项的贴片机要设置共面性 CPU 的 IP 地址时，请参照 13-4 共面性传感器的 13-4-4 共面
性 CPU 的 IP 地址变更。
设置 TCP／IP 时的注意事项
关于 IP 地址。有公司内部规定时，请按照公司内的网络负责人的指示进行指定。
没有指定时，请设定 IS
的
其它的主机没有设定的号码
。
出厂时已设置为“
192．168．100．100
”，子网掩码“
255．255．255． 0
”。
设置共面性选项，构築 IS 的网络时，贴片机 CPU 板方面的 IP 地址必须设置为“192.168.0.XXX”以外。
在组成网络的 RX-6/RX-6B/RX-6R
系列中有共面性选项的
其他机器，如需设置时也相同
。
[理由]
RX-6/RX-6B/RX-6R 系列的共面性是“贴片机 CPU 板”⇔“共面性 CPU 板”､“共面性 CPU
板”⇔“共面性传感器”通过 Ethernet 进行通信。共面性传感器和共面性 CPU 板的 IP 地址使
用的是“192.168.0.XXX”组的固定地址。因此，为连接 IS 等构建了网络时，须要对共面性
CPU 板的（LAN1）端口分配不同组的 IP 地址，以免共面性传感器之间的 IP 地址发生冲突。
（设置框内的 IP 地址。）
出厂时设置 贴片机 CPU 板（LAN1） 192.168.100.100
共面性 CPU 板（LAN1） 192.168.100.101
固定设置 共面性 CPU 板（LAN2） 192.168.0.100
共面性传感器 192.168.0.XXX
贴片机 1 贴片机 2
设置共面性 CPU 的
IP 地址时使用外设
键盘、鼠标。
设置 LAN1 的 IP 地址。（没有共面性选项的贴片机，仅设定贴片机 CPU。）
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HUB
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HUB
HUB
通往其他贴片机 通往 IS PC 等
