13-5-3
更换后的初始设置（拾取模式）
为了提高条码读取器的读取精度，请进行以下设置（拾取模式）。
＜操作步骤＞
1) 将条码读取器连接到贴片机（前侧）。条码读取器的动作显示 LED 为绿色闪亮后，蜂鸣器发出「哔
哔哔哔」4 次鸣响。
2) 读取「（ １）设置开始/结束」的 2
维代码。蜂鸣器发出
低音
「哔哔哔哔」4 次鸣响后，动作显示 LED
缓慢地
为绿色闪亮。
3) 读取「（2）拾取模式有效」的 2 维代码。蜂鸣器发出「哔哔」2 次鸣响。
4) 读取「（１）设置开始/结束」的 2 维代码。蜂鸣器发出
1 次高音与 3 次低音的组合
「哔(↑)哔哔哔
(↓)」4 次鸣响。之后，动作显示 LED 为绿色闪亮，蜂鸣器发出「哔哔哔哔」4 次鸣响。
＜使拾取模式无效时＞
按照上述 3)的步骤读取「（3）拾取模式无效」的 2 维代码。
＜将设置初始化时＞
将设置初始化，从开始重新执行时，读取「（4）设置初始化」的 2 维代码。蜂鸣器发出「哔哔」2 次
鸣响。之后，动作显示 LED 为绿色闪亮，蜂鸣器发出「哔哔哔哔」4 次鸣响。
（1）设置开始/结束 （3）拾取模式无效
（2）拾取模式有效 （4）设置初始化
维修调整要领书
14-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
14
CVS
14-1

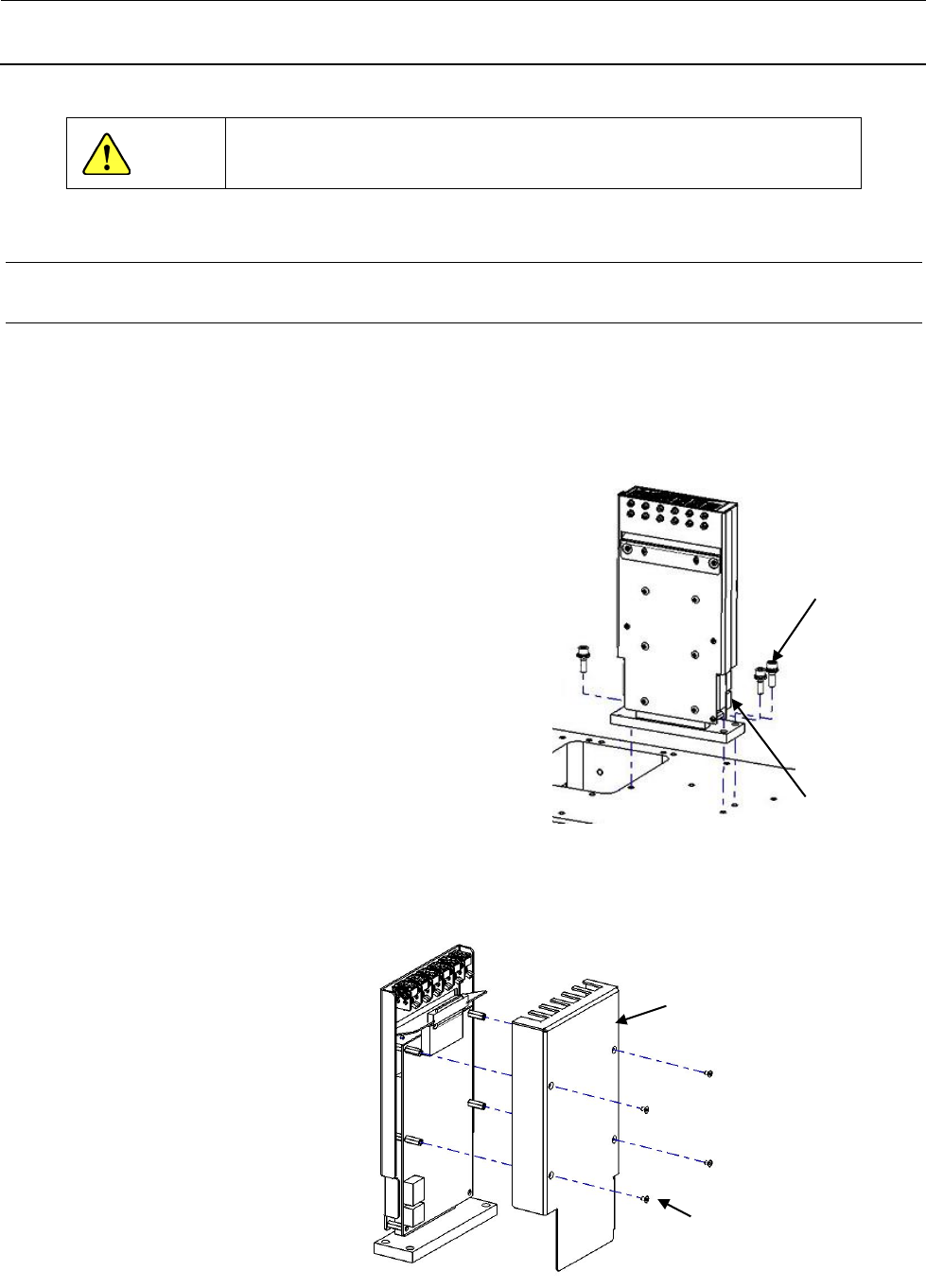

CONTACT SUB UNIT 的更换
1） 贴片机属于 L 规格后侧基准的，或带有助焊剂涂敷装置、共面装置、MTC 时，因需要更换 CONTACT
SUB UNIT，故必须卸下 CVS 装置。除此类情况外，更换 CONTACT SUB UNIT 时不用卸下 CVS 装置。
卸下 CVS 装置时，请拆下电缆（2 根）和 M6 螺钉 3 处。
2） 请拆下 M3 埋头螺钉再卸下 CVS_COVER。
SL6062092TN
SCREW M6 L=20
（3处）
电缆
（2根）
SM1030552TN
埋头螺钉 M3 L=5
（4处）
40105838
CVS_COVER
维修调整要领书
14-2

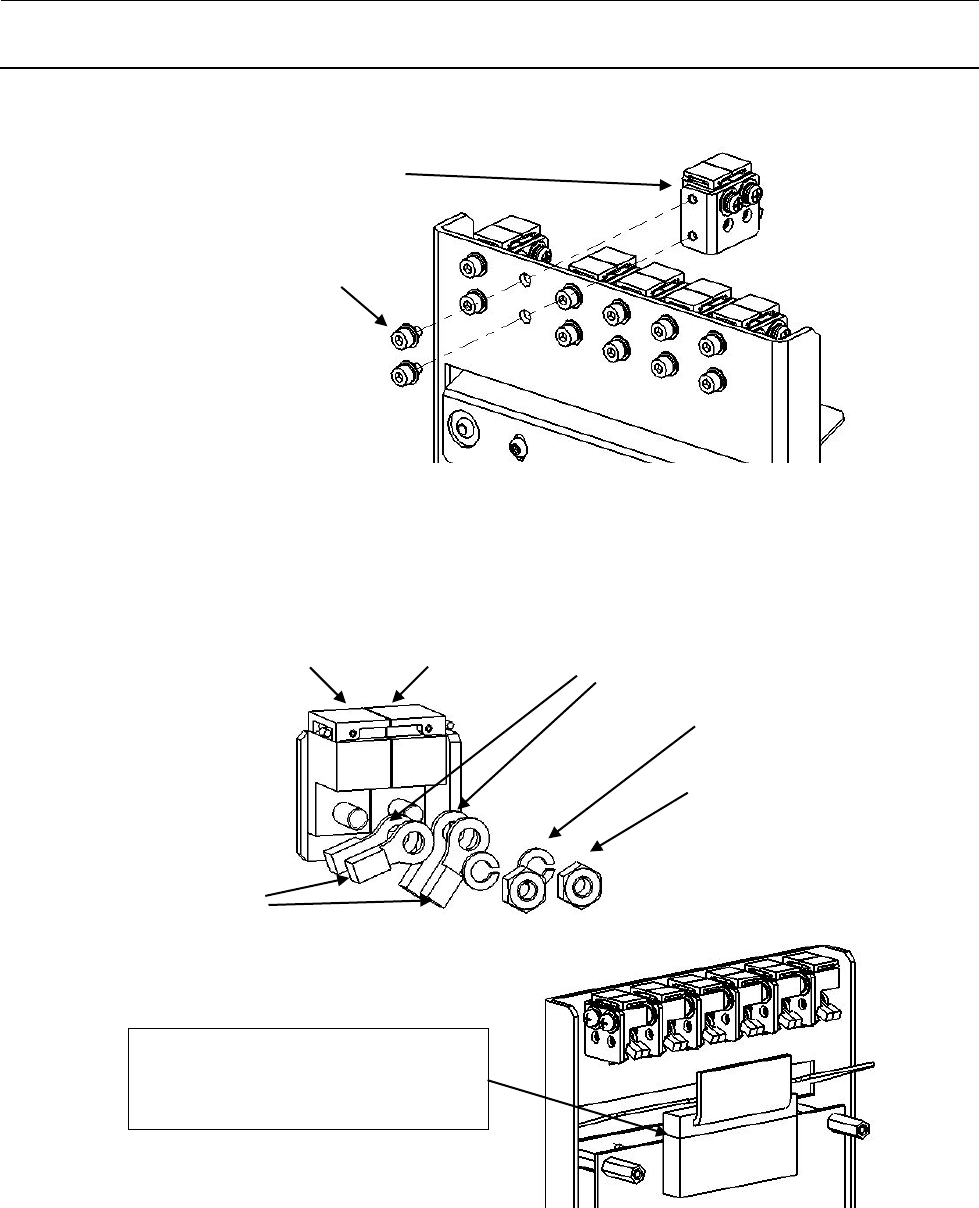

3） 请拆下要更换部分的 CONTACT SUB UNIT。
4） 请拆下用螺母固定在 CONTACT SUB UNIT 上的束线，从新固定到新的 CONTACT SUB UNIT 上。（安
装扭矩 0.25N・m）。
（请用万用表确认束线不触及极板侧。＋侧与－侧、CVS 装置必须是分别绝缘。）
40101989
CONTACT SUB UNIT
SL6030592TN
SCREW M3 L=5
（各2处）
用万用表检测绝缘时，请拆下将束线
与基板连接在一起的连接器部，在此
状态下检测。
WS0310002KN
SPRING WASHER M3
NM6030001SC
NUT M3
（内侧）
测量头一侧的束线
（身前方）
基板侧的束线
－侧
＋侧
