维修调整要领书 17 - 14 外形：圆形 外形：平边 同步皮 带轮 C 平行键 止动螺丝 M3 L=3 （ SM8030312TP ） 表面 对齐 离合器制动装置 组件（ 40154787 ） 3mm
维修调整要领书
17-13
17-5-3

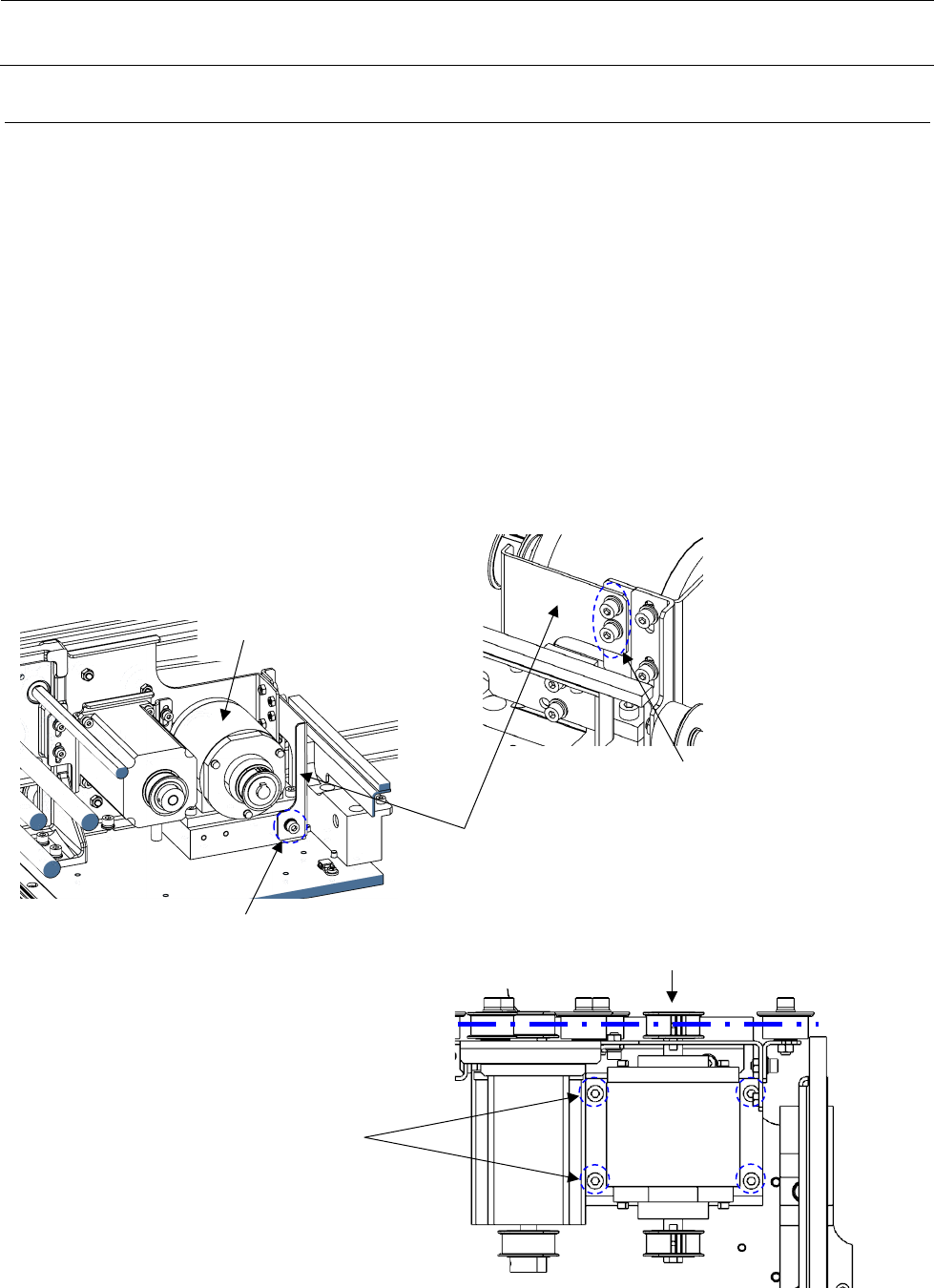

离合器制动装置的更换
1) 卸下挂在离合器制动装置皮带轮上的 AWC 皮带。
※ 拆卸的操作顺序请参照“17-4 基板宽度调整同步皮带的更换”。
2) 卸下空转轮托架支承板。
3) 卸下离合器制动装置。
4) 从两端的轴上卸下同步皮带轮 C 及平行键。
5) 更换离合器制动装置。
6) 组装时请按相反的操作顺序进行。
※ 装配同步皮带轮 C 时，外形为圆形的一侧要与转轴前端表面对齐，外形为平边的一侧组装在距
转轴前端 3mm 的位置。
※ 组装的朝向是，外形为圆形的一侧要成为机器外侧，平边的一侧成为机器内侧。同时，组装时
要做到同步皮带轮 C 对相邻的皮带轮不倾斜。
离合器制动装置
空转轮托架支承板
带垫片内六角螺栓 M4 L=8
SL6040892TN
带垫片内六角螺栓 M5 L=10
SL6051092TN
同步皮带轮 C 组装在平行的位置上
内六角螺栓 M5 L=14
SM6051402TN

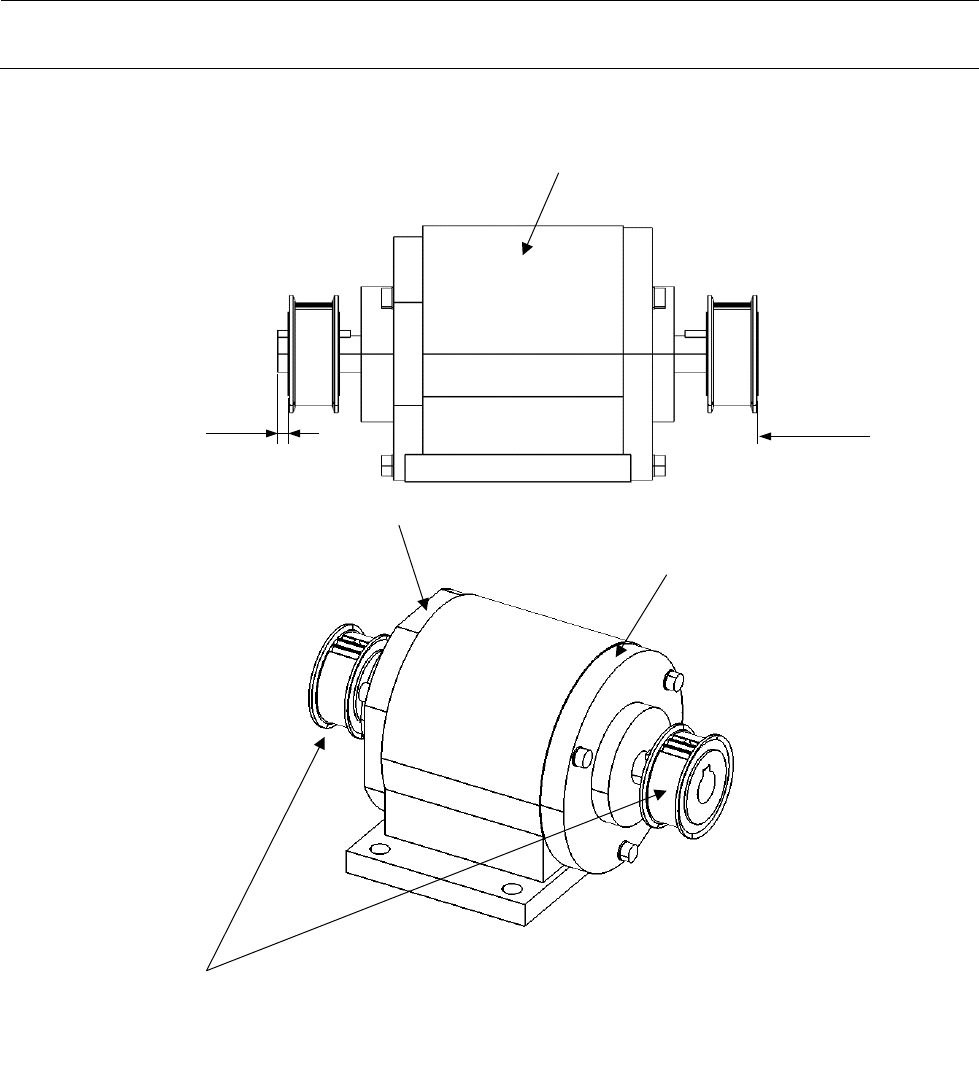

维修调整要领书
17-14
外形：圆形
外形：平边
同步皮带轮 C
平行键
止动螺丝 M3 L=3（SM8030312TP）
表面对齐
离合器制动装置组件（40154787）
3mm
维修调整要领书
17-15
17-6
夹紧气缸和夹紧传感器的更换
夹紧传感器安装在第 1 轨道及第 3 轨道左侧（机器左侧）的气缸上。除此之外的气缸上未安装夹紧传
感器。
1) 关掉主机气源。
2) 卸下夹紧板。
※ 拆下直线导轨（滑行器）上的装配螺丝后，滑行器会因自重而落下，为此拆下螺丝时请用手按
住滑行器（如果掉下来，钢珠有可能跳出来）。并且，拆下螺丝后请用胶带等固定。
3) 卸下嵌入气缸接头内的夹具接头。
4) 卸下与单头活接头连接的φ2 空气管子。
※ 安装时，空气管子请安装在相同的部位。
5) 卸下气缸。
6) 卸下夹紧传感器、单头活接头、气缸接头等。
7) 更换气缸、夹紧传感器。
8) 安装时请按相反的操作顺序进行。
※ 请注意夹紧传感器的安装朝向。
※ 夹紧传感器请安装在距气缸端面 11.5mm 的位置上。
※ 气缸的安装要接触到轨道切削面（应无空隙）。
※ 以气动抬起夹紧板后，请确认夹紧板前端与保持板的空隙在 0.2mm 以下。如空隙在 0.2mm 以上
时，请松开夹紧板装配螺丝及气缸装配螺丝进行调整。
夹紧板
气缸
保持板
