维修调整要领书
17-20

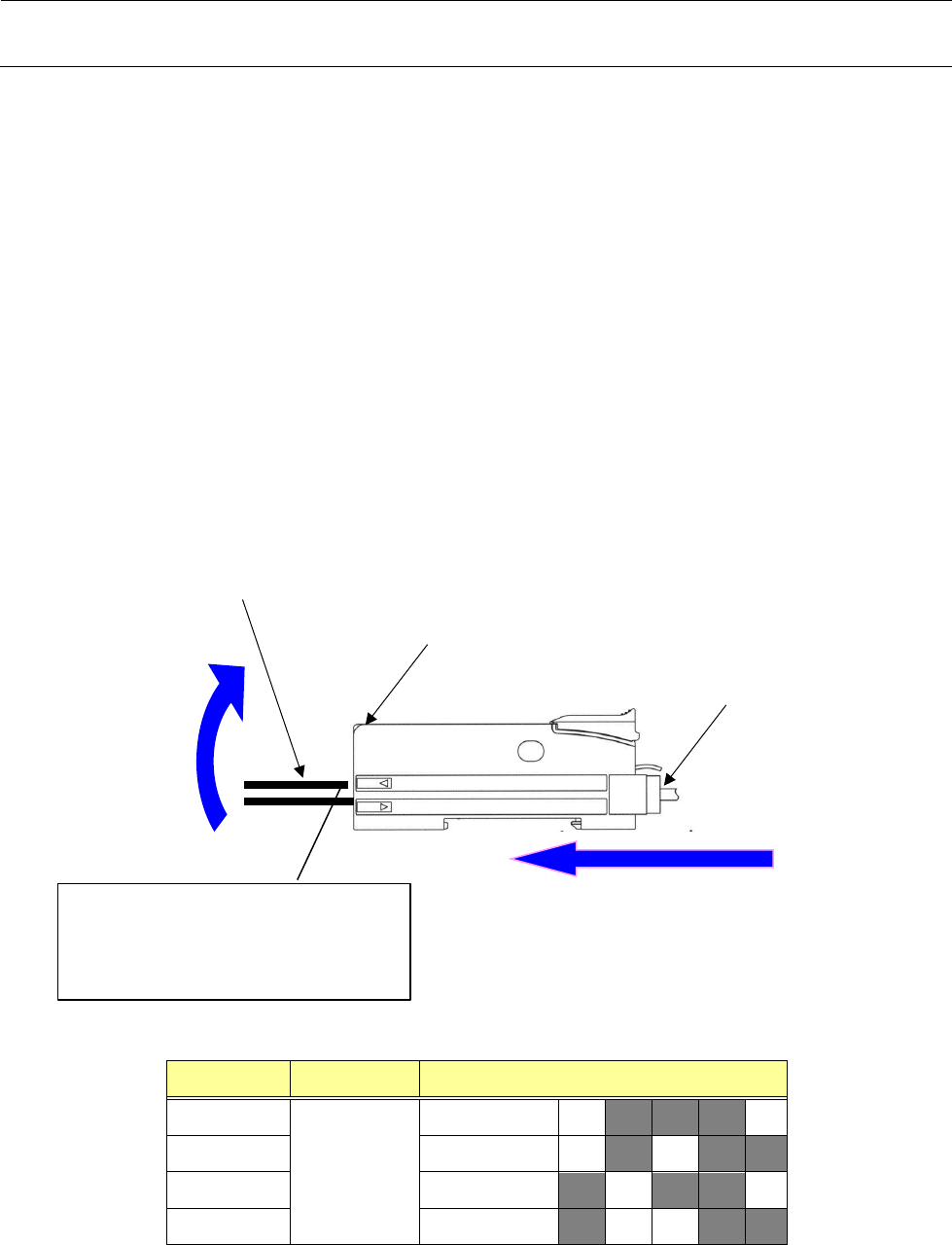

M/C Rev.L 之后 IN/OUT 感应器(FL/FR/RL/RR) （40154795）
1) 扳起位于光纤插口附近的手柄，拔出光纤。
2) 拔下快插缆线。
3) 将传感器放大器按入光纤插入侧，在按入的状态下抬起光纤插入口一侧，卸下放大器。
4) 更换传感器放大器。
5) 已更换了快插缆线时，请按照【传感器放大器一览表】所示涂抹连接器标记。
6) 安装时请按相反的操作顺序进行。
※ 光纤要插入到传感器放大器的内部。
※ 在上侧(投光)连接第 1,3 导轨的 L、第 2,4 导轨的 R，在下侧(受光)连接第 2,4 导轨的 L、第 1,3
导轨的 R。
7) 更换传感器放大器后，请进行【17-7-2 传感器放大器阈值的设定】。
传感器放大器一览
传感器 货号 连接器标记
FL
EZ149221311
40181258
CN1072 10
11 65 68 72
FR CN1065 10 11 65 68 72
RL CN1172 10 11 65 68 72
RR CN1165 10 11 65 68 72
上(投光)： 第 1,3 导轨 FL,RL
第 2,4 导轨 FR,RR
下(受光)： 第 2,4 导轨 FL,RL
第 1,3 导轨 FR,RR
拆卸操作【1】
拆卸操作【2】
光纤
手柄(图示为锁定状态)
快插缆线
维修调整要领书
17-21

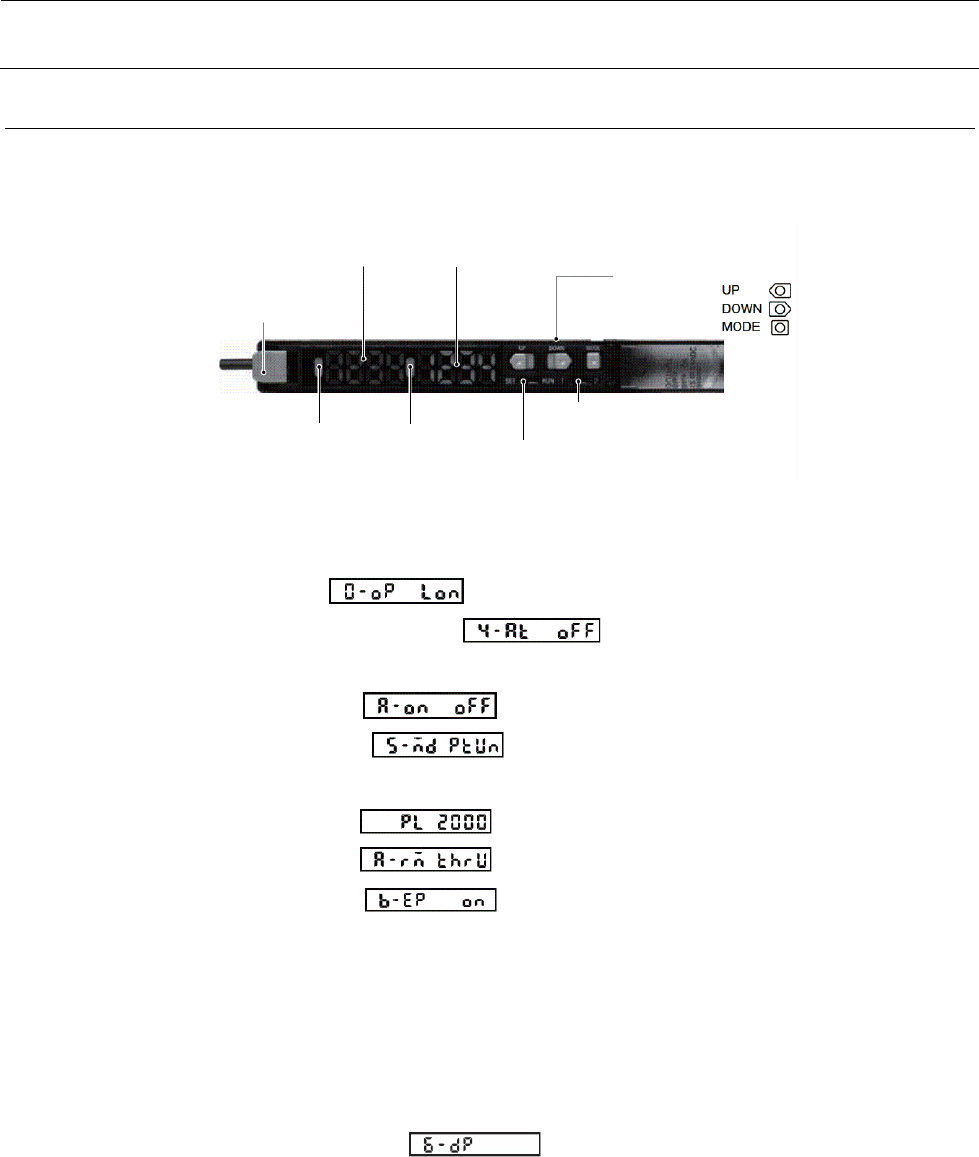

17-7-2
传感器放大器阈值的设定
M/C Rev.K 之前，M/C Rev.L 之后的停止感应器 (FC/RC)
1) 将基板宽
度定为 250mm（双通道（M）最大宽度）。
2
） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为 ，按下 DOWN 键将副数显部的“Lon”改变为“don”。
4） 接下来将操作键 MODE 按下几次，设置为 ，按下 DOWN 键将副数显部的“oFF”改
变为“on”。
5） 继续按下操作键 MODE，设 置 为 ，按 下 DOWN 键将副数显部的“oFF”变 更 为“ Atc”。
6） 继续按下操作键 MODE，设置为 ，确认是“PtUn”。如有不同，按下 DOWN 键将副
数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设 置 为 ，按 下 DOWN 键将副数显部的“2000”变 更 为“ FULL”。
8） 继续按下操作键 MODE，设 置 为 ，按 下 DOWN 键将副数显部的“thrU”变 更 为“ LoFF”。
9） 继续按下操作键 MODE，设 置 为 ，按 下 DOWN 键将副数显部的“on”变 更 为“ oFF”。
10） 将 SET/RUN 切换开关设置为“RUN”。
11） 按下 UP/DOWN 键，将副数显部的显示改变为下述値。
・FL(CN1072) / FR(CN1089) / RL(CN1172) / RR(CN1189) ：“-90P
”
・
FC(CN1088) / RC(CN1188) ：“-80P”
※ 传感器的配置请参照【17-7 光纤传感器的更换】之附图。
12） 将 SET/RUN 切换开关设置为“SET”。
13） 将操作键 MODE 按下几次，设置为 ，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
14） 将 SET/RUN 切换开关设置为“RUN”。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
（40154795）
维修调整要领书
17-22

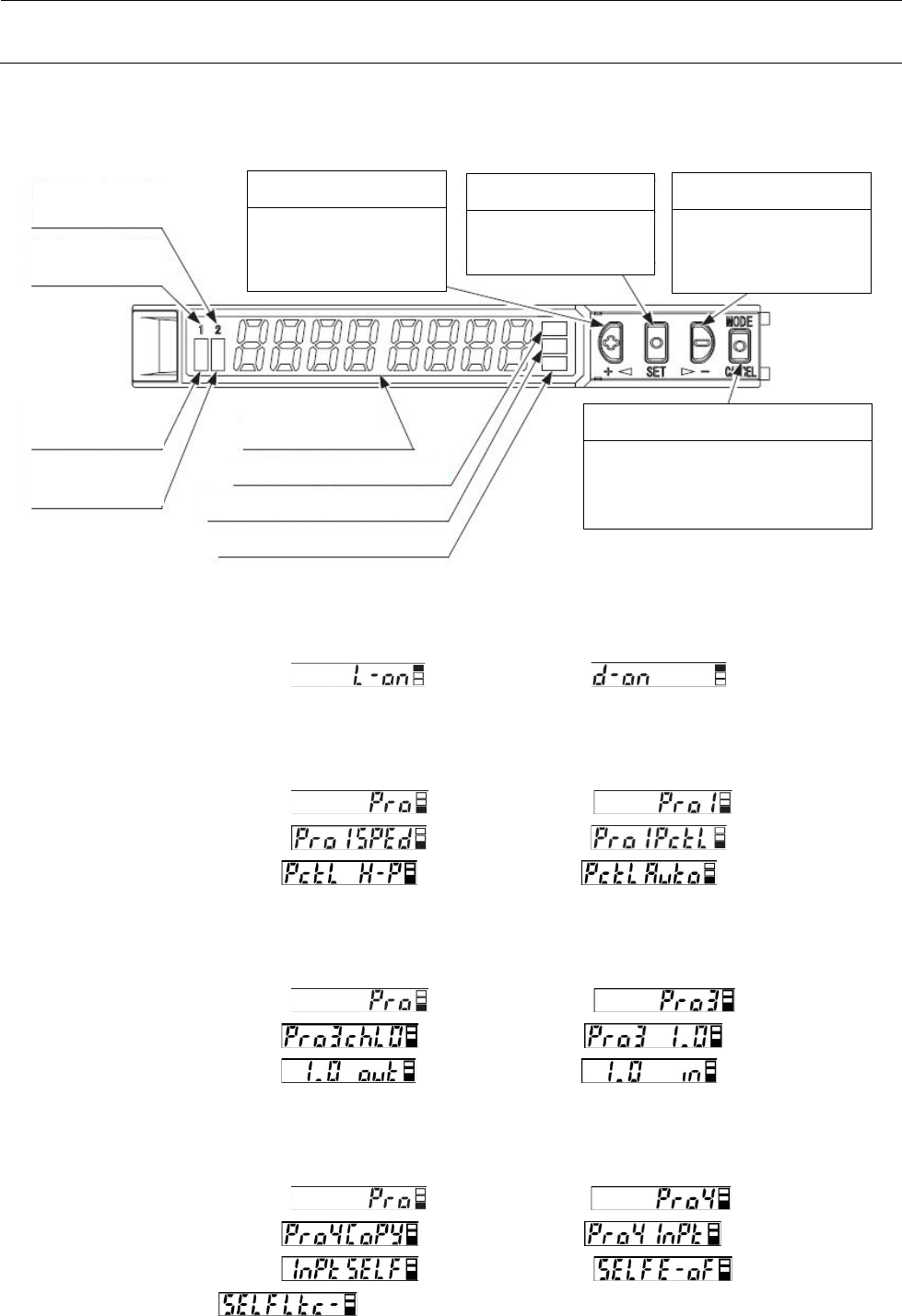

M/C Rev.L 之后的 IN/OUT 感应器(FL/FR/RL/RR) （EZ149221311）
＜输出动作设置＞
1) 基板宽度设为 50mm（双通道（M）最小宽度）。
2) 按下操作键 MODE，设置为 ，按下 UP 键设置为 。
3) 按下操作键 SET 确定。（闪亮显示「d-on」）
＜投光能量设置＞
4) 按下操作键 MODE，设置为 ，按下 UP 键设置为 。
5) 按下操作键 SET，设置为 ，按下 UP 键设置为 。
6) 按下操作键 SET，设置为 ，按下 UP 键设置为 。
7) 按下操作键 SET 进行确定。（闪亮显示「----」）
＜输入输出设置＞
8) 按下操作键 MODE，设置为 ，按下 UP 键设置为 。
9) 按下操作键 SET，设置为 ，按下 UP 键设置为 。
10) 按下操作键 SET，设置为 ，按下 UP 键设置为 。
11) 按下操作键 SET 进行确定。（闪亮显示「in」）
＜外部输入设置＞
12) 按下操作键 MODE，设置为 ，按下 UP 键设置为 。
13) 按下操作键 SET，设置为 ，按下 UP 键设置为 。
14) 按下操作键 SET，设置为 ，按下 SET 键设置为 。
15) 按下 UP 键设置为 ，按下 SET 键确定。（闪亮显示「Ltc-」）
选择检测输出 2
显示灯（黄色）
选择检测输出
1
显示灯（黄色）
检测输出
2 动作
显示灯（橙色）
检测输出 1
动作
显示灯（橙色）
MODE
显示灯、
LED（黄色）
MODE 键
・模式选择
・在设定中途取消
・长按选择检测输出的 1/2
DOWN 键
・示教
・阈值微调整
・选择设定项目
UP 键
・示教
・阈值微调整
・选择设定项目
SET 键
・示教
・确定设定项目
数显部
（绿色，红色）
MODE
显示灯、
CUST（黄色）
MODE
显示灯、
PRO（黄色）
