维修调整要领书
17-22
M/C Rev.L 之后的 IN/OUT 感应器(FL/FR/RL/RR) EZ149221311
<输出动作设置>
1) 基板宽度设为 50mm(双通道M最小宽度)。
2) 按下操作 MODE,设置为 ,按下 UP 键设置为
3) 按下操作 SET 确定。(闪亮显示「d-on」)
<投光能量设置>
4) 按下操作 MODE,设置为 ,按下 UP 键设置为
5) 按下操作键 SET,设置为 ,按下 UP 键设置为
6) 按下操作 SET,设置为 ,按下 UP 键设置为
7) 按下操作 SET 行确。(闪亮显示「----」)
<输入输出设置>
8) 按下操作 MODE,设置为 ,按下 UP 键设置为
9) 按下操作 SET,设置为 按下 UP 键设置为
10) 按下操作 SET,设置为 ,按下 UP 键设置为
11) 按下操作 SET 进行确定。(闪亮显示「in」)
<外部输入设置>
12) 按下操作 MODE,设置为 ,按下 UP 键设置为
13) 按下操作 SET,设置为 按下 UP 键设置为
14) 按下操作 SET,设置为 按下 SET 键设置为
15) 按下 UP 键设置为 ,按下 SET 键确定。(闪亮显示「Ltc-」)
选择检测输出 2
显示灯(黄色)
选择检测输出
1
显示灯(黄色)
检测输出
2 动作
显示灯(橙色)
检测输出 1
动作
显示灯(橙色)
MODE
显示灯、
LED(黄色)
MODE
模式选择
在设定中途取消
长按选择检测输出的 1/2
DOWN
示教
阈值微调整
选择设定项目
UP
示教
阈值微调整
选择设定项目
SET
示教
确定设定项目
数显部
(绿色,红色)
MODE
显示灯、
CUST(黄色)
MODE
显示灯、
PRO(黄色)
维修调整要领书
17-23
M/C Rev.L 之后的 IN/OUT 感应器(FL/FR/RL/RR) (继续)

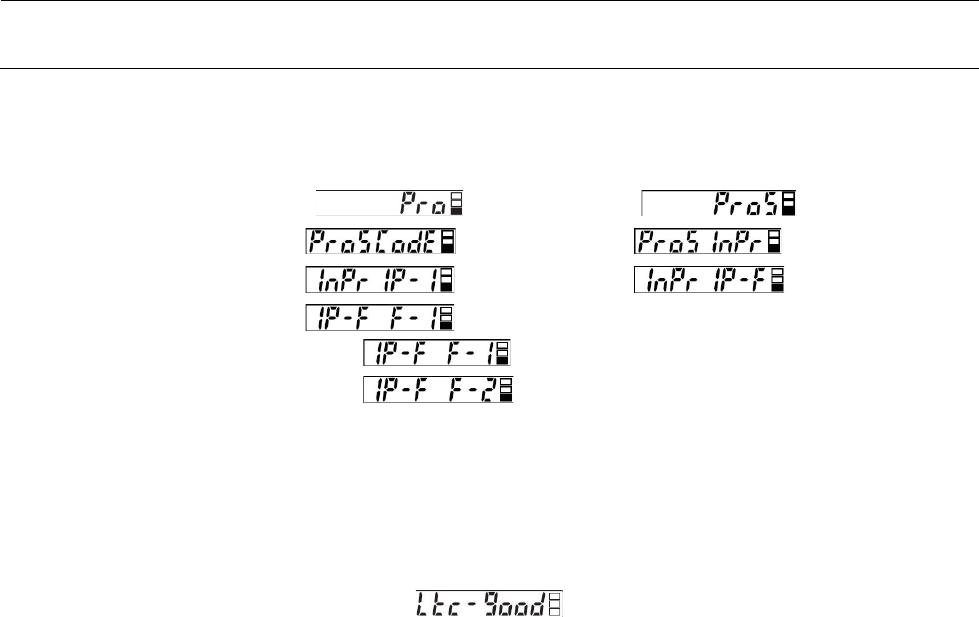

<防止碰撞设置>
16) 按下操作 MODE,设置为 ,按下 UP 键设置为
17) 按下操作 SET,设置为 按下 UP 键设置为
18) 按下操作 SET,设置为 按下 UP 键设置为
19) 按下操作 SET,设置为 按下 UP 实施以下操作
FL(CN1072) / RL(CN1172)
FR(CN1065) / RR(CN1165)
※有关传感器的配置,请参照【17-7 传感器的更换】的)
20) 按下操作 SET 确定。(「F-1或者F-2显示为闪亮)
<动作确认>
21) 按下操作 MODE,显示阈值/受光量。
22) 按下操作 SETDOWN 键,确认显示
23) 在无基板的状态下,确认阈值(绿色)3400受光量(红色)4000
维修调整要领书
17-24
M/C Rev.K 以前、M/C Rev.L 以降
车传感器
(FC/RC)
40181870
1) 使传送装置的进深(基板宽度)为最大。
2) 按下 L/D 按钮,将 [L/D 显示灯] 设置为
3) 按下[MODE 按钮]3 秒钟以上,设置为 ,按下[UP/DOWN 按钮]
设置为
4) 按下[MODE 按钮],设置 ,按下[UP/DOWN 按钮],设置
※数值与实时值不同。.
5) 按下[MODE 按钮],设置 ,按下[UP/DOWN 按钮],设置
确认[DPC 示灯]亮灯。
6) 按下几次[MODE 按钮] ,设置为 ,按下[UP/DONW 按钮],设置为
接着按下[MODE 按钮],用[UPDOWN 按钮]将值设置为「
-80P」。
※请在[OUT1 选择示灯]亮灯的状态下实施。
7) 按下几次[MODE 按钮] ,设置为 ,按下[UP/DONW 按钮],设置为
8) 按下几次[MODE 按钮] ,设置为 ,按下[UP/DONW 按钮],设置为
9) 按下几次[MODE 按钮] ,设置为 ,按下[UP/DONW 按钮],设置为
10) 按下[MODE 按钮] 3 秒钟以上,显示“|||||||| ||||||||”
11) 按下[S.TUNE 按钮] 1 秒钟以上,确认[ST 示灯]亮灯。
