维修调整要领书
17-51
17-14
机械止动器的更换
17-14-1

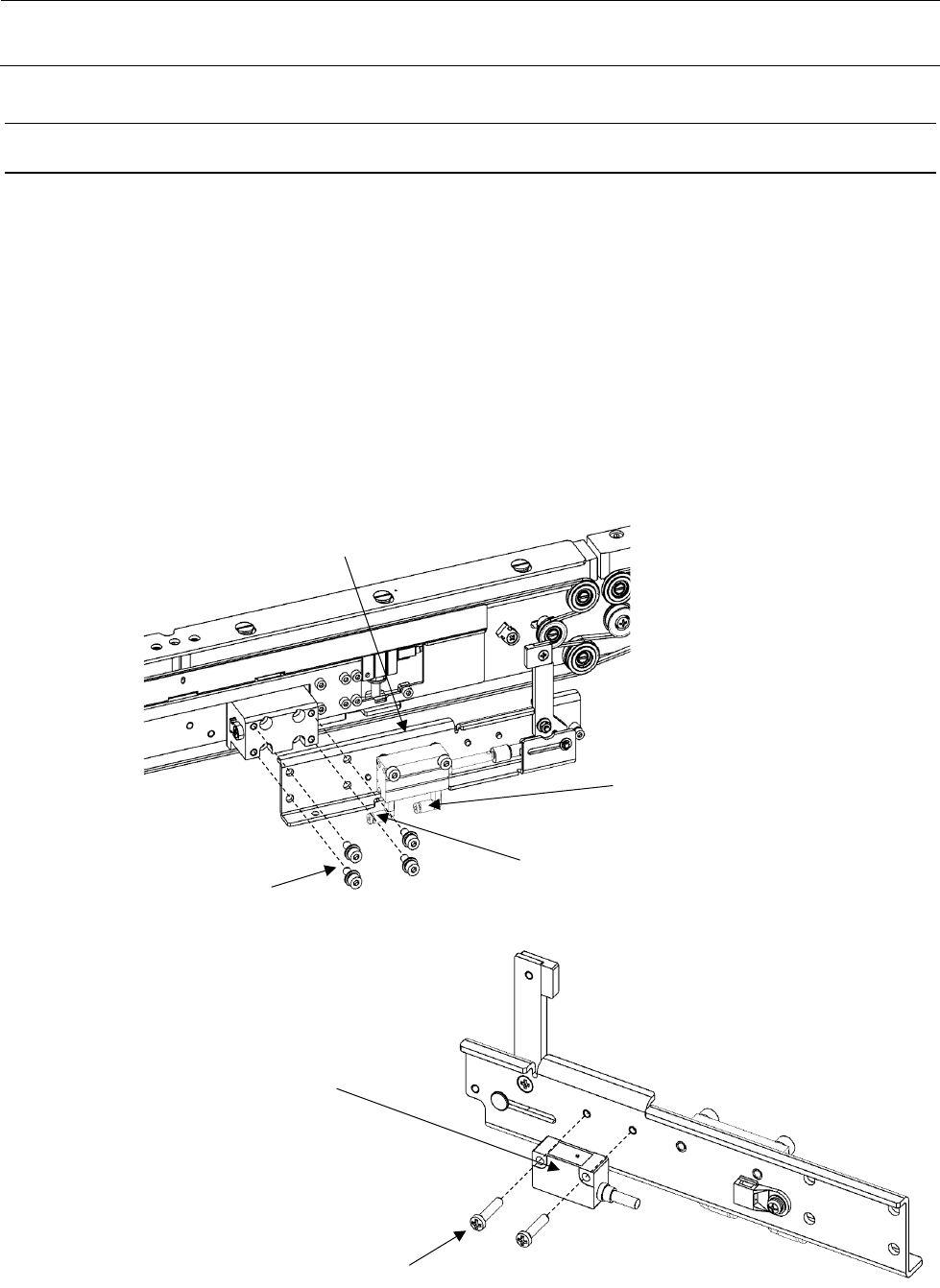

止动器基板检测传感器的更换
1) 断开本体气源。
2) 拆下与气缸连接的空气管子、传感器缆线接头。
3) 拆下止动器框架。
4) 更换止动器基板检测传感器。
5) 安装时请按相反的顺序操作。
※ 请注意空气管子的连接。
※ 【R◇-A】的标签在气缸后侧，【R◇-B】的标签在气缸前端侧。
6) 更换后，请参照【17-14-2 止动器基板检测传感器的设置】实施。
带垫片内六角螺栓 M4 L=10
SL6041092TN
止动器框架
盆头小螺丝 M3X0.5 L=14
SM4031401SC
40164890
（停止基板检测传感器）
空气管子【R◇-A】标签
空气管子【R◇-B】标签
维修调整要领书
17-52
17-14-2
止动器基板检测传感器的设置

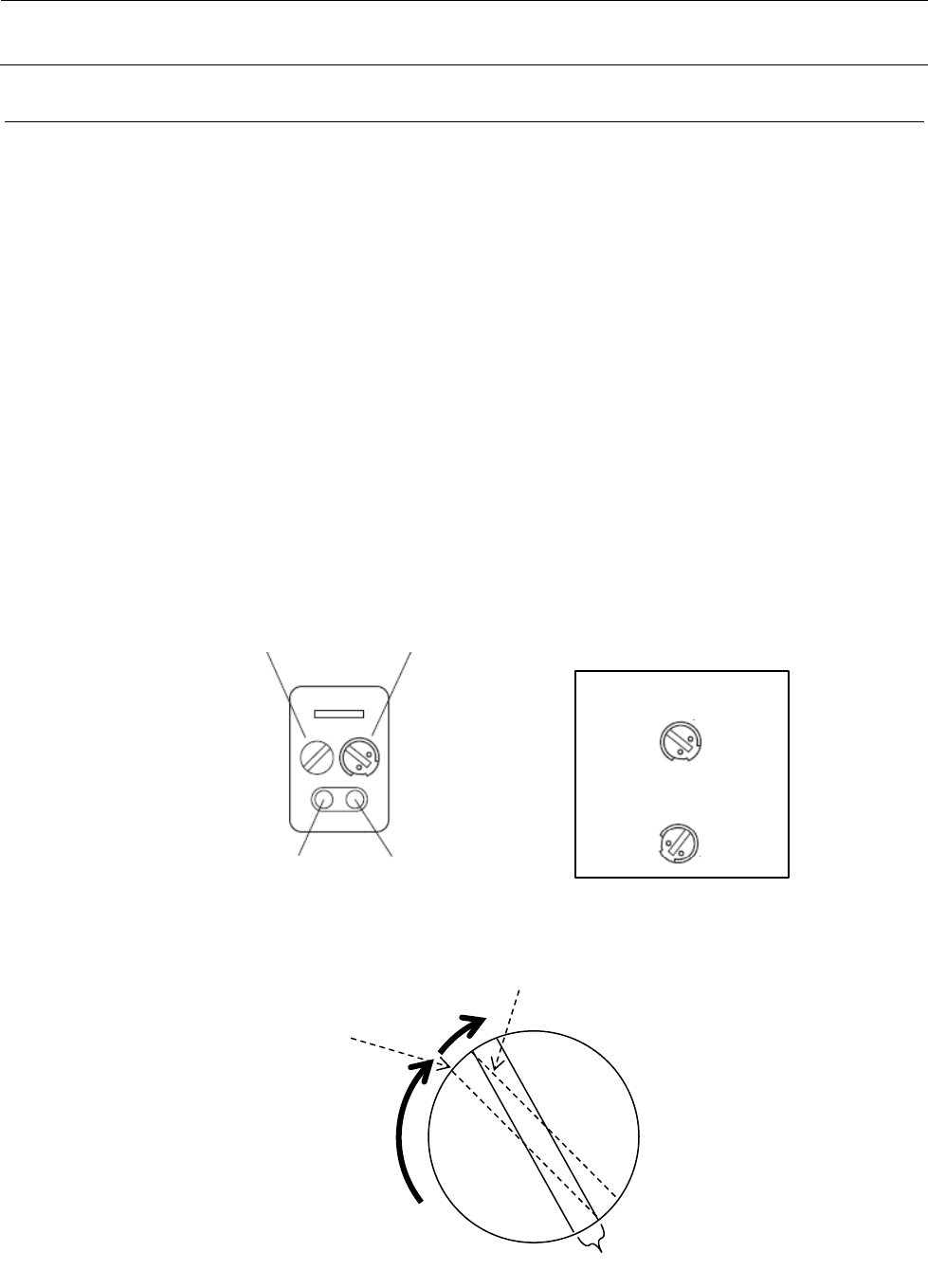

1) 将开灯/关灯开关 (白)置于开灯位置。
2) 向左旋转距离调整旋钮(黄)，至发出「卡嚓」声。
3) 将基板置于基板停止位置，使用手动控制夹紧基板。
※ 基板使用无阻抗的玻璃钢基板。
4) 向右旋转距离调整旋钮(黄)，至动作显示灯(橙)点亮。
5) 从 4).的位置开始将旋钮再向右旋转 1 个刻度。
6) 松开基板夹，确认动作显示灯(橙)为点亮状态。
7) 取下基板，确认动作显示灯(橙)为熄灭状态。
8) 在传感器上，移动贴片头及 X 轴，确认传感器未检测到。
※ 稳定显示灯(绿)熄灭时，为入光状态不稳定，请再次确认传感器及止动器的安装状况，使光轴、
距离处于合适的状态。
再旋转 1 个刻度
旋钮槽
动作显示（橙）
点亮
开灯动作位置
关灯动作位置
动作模式切换
将开灯/关灯
开关
(白色)
距离调整旋钮
(黄色)
动作显示灯
(橙色 LED)
稳定显示灯
(绿色 LED)
维修调整要领书
17-53
17-14-3
止动器气缸的更换
1) 拆下止动器框架。
※ 拆卸步骤，请参照「17-14-1 止动器基板检测传感器的更换」。
2) 拆下 E 形停止轮，拔下止动器销。
3) 拆下气缸。
4) 拆下弯管接头、六角螺母、止动器接头。
5) 更换气缸。
6) 安装时请按相反的顺序操作。
※ 请将六角螺母向气缸装载前端螺丝的内部拧紧。
※ 请将气缸安装在拉杆能够平稳动作的位置。
※ 请注意空气管子的连接。
※ 【R◇-A】的标签字气缸后侧，【R◇-B】的标签在气缸前端侧。
六角螺母 M4
NM6040003SC
止动销
平垫片 M3
WP0320501SC
E 形停止轮
RE0200000K0
平垫片 M3
WP0320501SC
内六角螺栓 M3 L=16
SM6031602TN
空气气缸（PA0802501A0）
弯管接头
止动器接头
