维修调整要领书 17 - 54 17 -14-4 传送 方向 变更时的止动器 重组 对传送 方向 LR ， 机械止 动器组装在 第 2 轨道 （前部通路 ）、第 4 轨道 （ 后部通路 ）。 而对传送 方向 RL ， 则组装在第 1 轨道 （前部通路 ）、第 3 轨道 （后部 通路 ）。 1) 拆下 止动器 框架。 ※ 有关 拆卸步骤 ，请参照 「 17 -14- 1 止动器 基板 检测传感 器的更换 」。 2) 拆下 止动器 基块。 …
维修调整要领书
17-53
17-14-3
止动器气缸的更换
1) 拆下止动器框架。
※ 拆卸步骤，请参照「17-14-1 止动器基板检测传感器的更换」。
2) 拆下 E 形停止轮，拔下止动器销。
3) 拆下气缸。
4) 拆下弯管接头、六角螺母、止动器接头。
5) 更换气缸。
6) 安装时请按相反的顺序操作。
※ 请将六角螺母向气缸装载前端螺丝的内部拧紧。
※ 请将气缸安装在拉杆能够平稳动作的位置。
※ 请注意空气管子的连接。
※ 【R◇-A】的标签字气缸后侧，【R◇-B】的标签在气缸前端侧。
六角螺母 M4
NM6040003SC
止动销
平垫片 M3
WP0320501SC
E 形停止轮
RE0200000K0
平垫片 M3
WP0320501SC
内六角螺栓 M3 L=16
SM6031602TN
空气气缸（PA0802501A0）
弯管接头
止动器接头
维修调整要领书
17-54
17-14-4
传送方向变更时的止动器重组
对传送方向 LR，机械止动器组装在第 2 轨道（前部通路）、第 4 轨道（后部通路）。而对传送方向 RL，
则组装在第 1 轨道（前部通路）、第 3 轨道（后部通路）。
1) 拆下止动器框架。
※ 有关拆卸步骤，请参照「17-14-1 止动器基板检测传感器的更换」。
2) 拆下止动器基块。
3) 将空气管子和传感器转接头集中固定在轨道中央部。
4) 重组各轨道（第 2/3/4）的 BU 销传感器支架。
※ BU 销检测传感器安装在轨道中央的直线导轨滑块部。
※ 在安装了机械止动器的轨道处，安装 BU 销传感器支架 B。
5) 按照相反的操作顺序安装机械止动器。
※ 请在销碰触到轨道底面的位置安装止动器基块。
※ 请注意空气管子的连接。
※ 【R◇-A】的标签字气缸后侧，【R◇-B】的标签在气缸前端侧。
6) 更换连接到电磁阀的空气管子。
※ 有关配管图，请参照「17-12 电磁阀的更换」。
※ 请连接安装了机械止动器轨道的空气管子。
※ 空气管子上带有标签【R◇-A】/【R◇
-B】。
7) 接入电源后，请在设置画面实施外形基准位置调整。
拆下的空气管子、传感器转接
头，集中固定在中央部
空气管子、传感器缆线应避开传送带缠绕

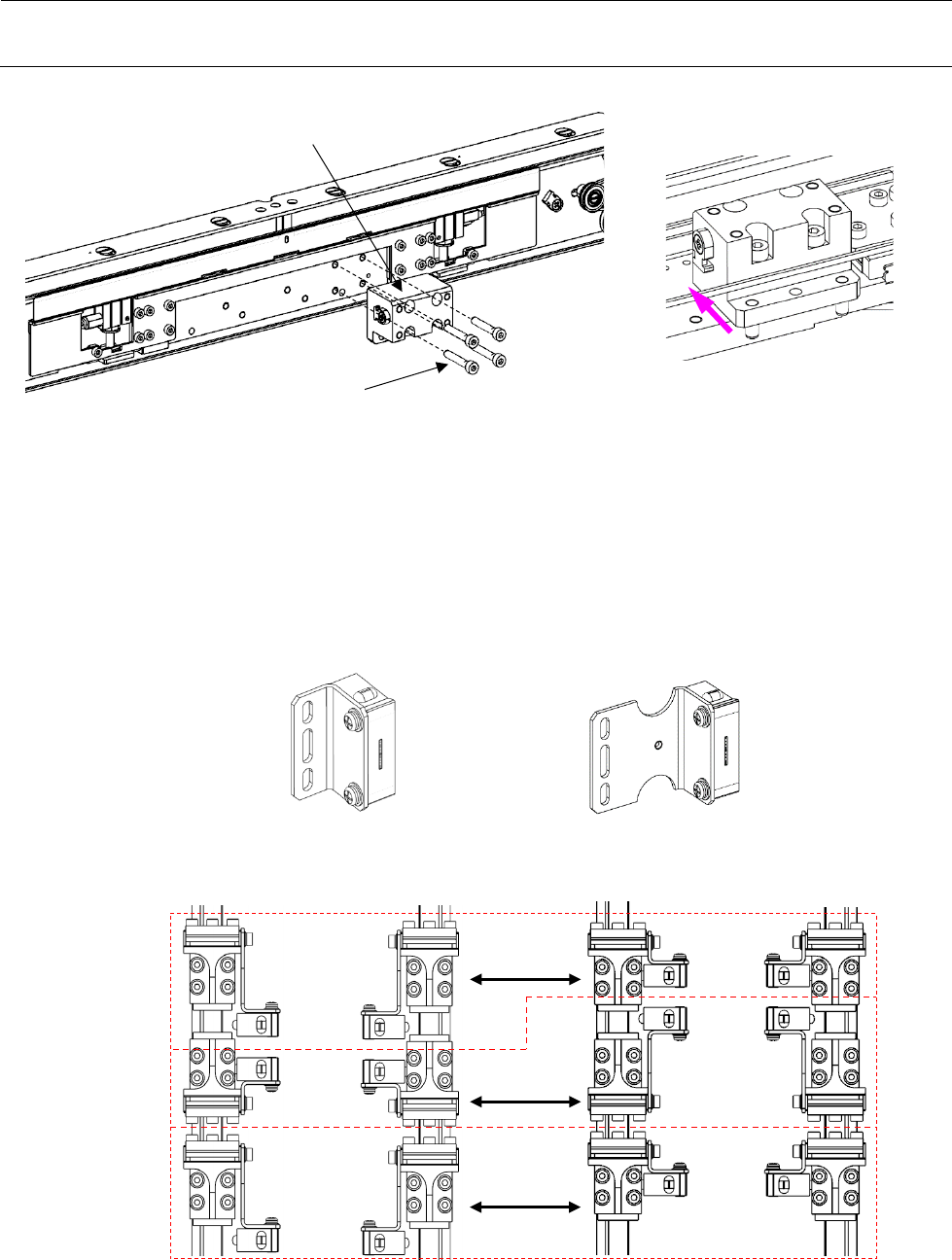

维修调整要领书
17-55
止动器基块
六角头螺栓 M4 L=25
SM6042502TN
加压销在轨道底部
第二轨
第三轨
第四轨
搬送方向 LR 搬送方向 RL
BU 销传感器支架
（
没有机械塞）
BU
销传感器支架 B
（
有机械塞）
改组
（止动器芯片）
（
止动器芯片）
（
止动器芯片）
改组
改组
