维修调整要领书 18 -1 危险 为了防止突然 的起动造成事故 ，请 关掉 电源之后再进行操作 。 18 IFS - NX (CA N) 18 - 1 连接图 IFS-NX(CAN) 的 连接 如下图 所示。
维修调整要领书
17-56
17-14-5
止动器芯片的更换

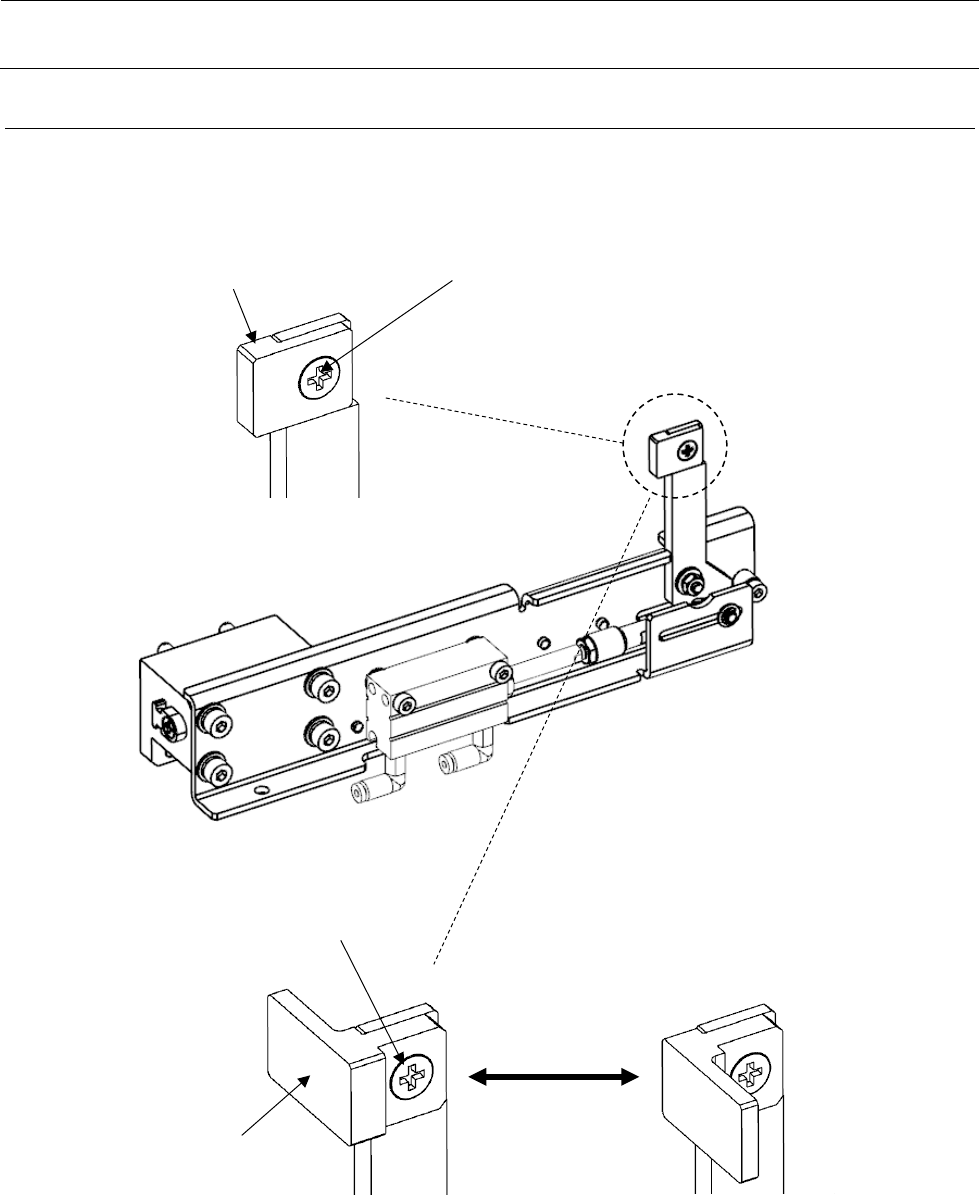

有倒角基板时 ，将 止动器芯片更换为止动器芯片 W，请 保 证 止动器芯片 W 的安装方向与基板一致安装。
止动器芯片（E2233725000）
螺钉 M3 L=4
SM1030401SE
止动器芯片 W（40164910）
螺钉 M3 L=6
SM1030601SC
组装方向
（
可逆）
维修调整要领书
18-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
18
IFS-NX (CAN)
18-1
连接图
IFS-NX(CAN)的连接如下图所示。
维修调整要领书
18-2
18-2
MPC 和 HUB 的更换方法
分别将 MPC 和 HUB 从下述本体内侧位置上取下。
図 RX-6/RX-6B/RX-6R 正面図
40073033
SWITCHING HUB
40169048
MPC－CAN
RX-6 REAR
RX-6 FRONT
