写入序列号与动作确认
在因维护或改造等安装了 MPC-CAN 及 BANK ID 基板之后，请进行以下的序列号写入及动作确认。
※向对应 TR8S 的后侧固定台架 BANK ID 基板写入 ID 时，
请暂时将基板安装在别的更换台车上，在写入 ID 之后再安装在固定台架上。
(基板的安装和取下，参照前页)
＜需要准备的工具＞
・准备电源
・准备缆线(40128096)
・工具 PC
・序列号写入工具「EtfSerialConfigurator.exe」 (工具 PC 内)
・MPC 动作确认工具「MAC_APP_v3_7.exe」 (工具 PC 内)
＜序列号写入步骤＞

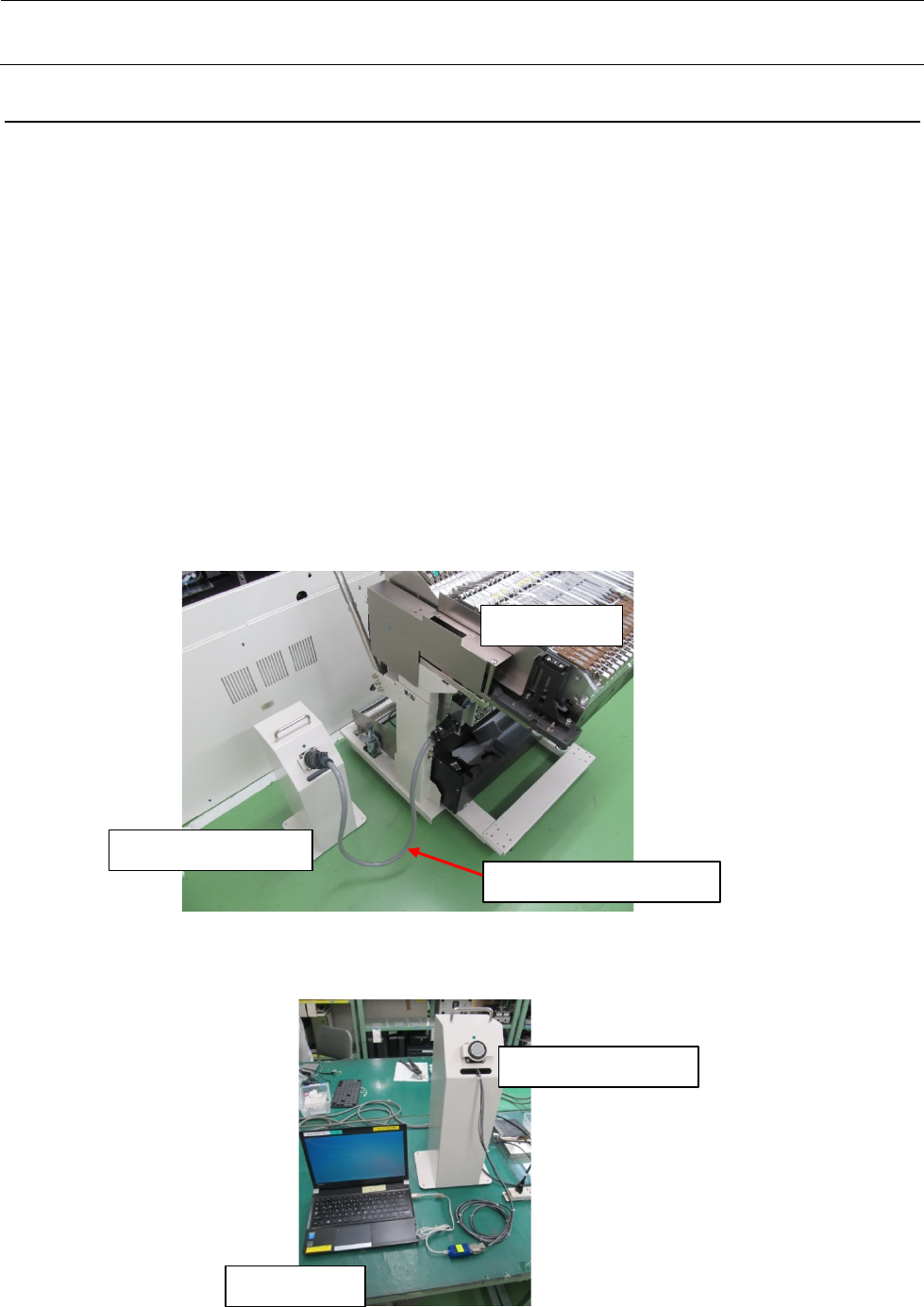

1． 在客户的准备电源上，连接对应 MPC-CAN 的统一更换台车。在连接时请使用准备缆线。
2． 连接工具 PC 与准备电源。
3． 启动「EtfSerialConfigurator.exe
」。
更换台车
外部的准备电源
外部的准备缆线
外部的准备电源
工具 PC
维修调整要领书
18-7
4． 将准备电源置于 ON，则 在「读入 Model」中显示机种类型，显示 OK。请确认机种类型为「RX-6 BANK (***)」
(***为 ETF 或 RF)。与前述不同时，请确认 BANK ID 基板拨码开关的设置。(参照 p.18-5)

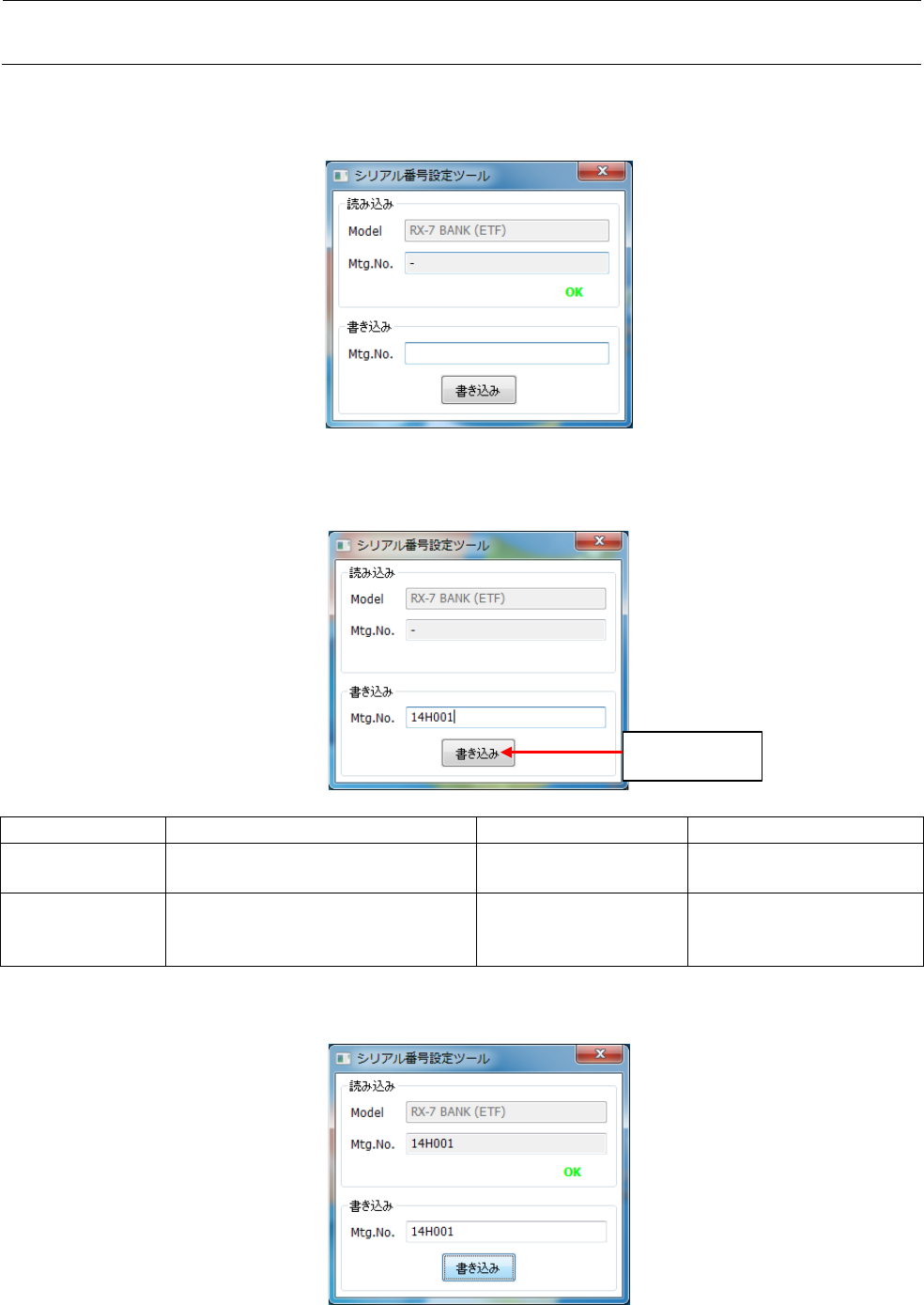

5． 在下部的 Mtg.No.中写入序列号，按下下部的按钮。序列号的格式请依照以下规定。
单元 指定 ID 格式 备注 例
统一更换台车 请输入更换台车所记载的序列号。
序列记载位置：
参照上述
14H001
固定台架
请输入贴片机本体的序列号与
站台识别编号(前侧：1、
后侧：2)。
序列记载位置：
装置左侧面盖罩。
R6B6C10052
(为后侧固定台架时)
6． 显示上部的 Mtg.No.中写入的序列号，显示 OK。请将准备用电源 OFF，取下工具。
写入
维修调整要领书
18-8
＜动作确认步骤＞
1． 连接贴片机与操作用 PC，将工具 PC 的 IP 地址变更为「192.168.0.10」。
2． 在工具 PC 上打开命令提示符，输入「ping 192.168.0.10」，按下回车键。如果「192.168.0.1」有应
答，则连接正常。没有应答时，请确认连接及 HUB 的电源供给。
3． 将工具 PC 的 IP 地址变更为「192.168.10.100」。在贴片机上安装对应 MPC-CAN 的统一更换台车。
4． 启动「MAC_APP_v3_7.exe」。

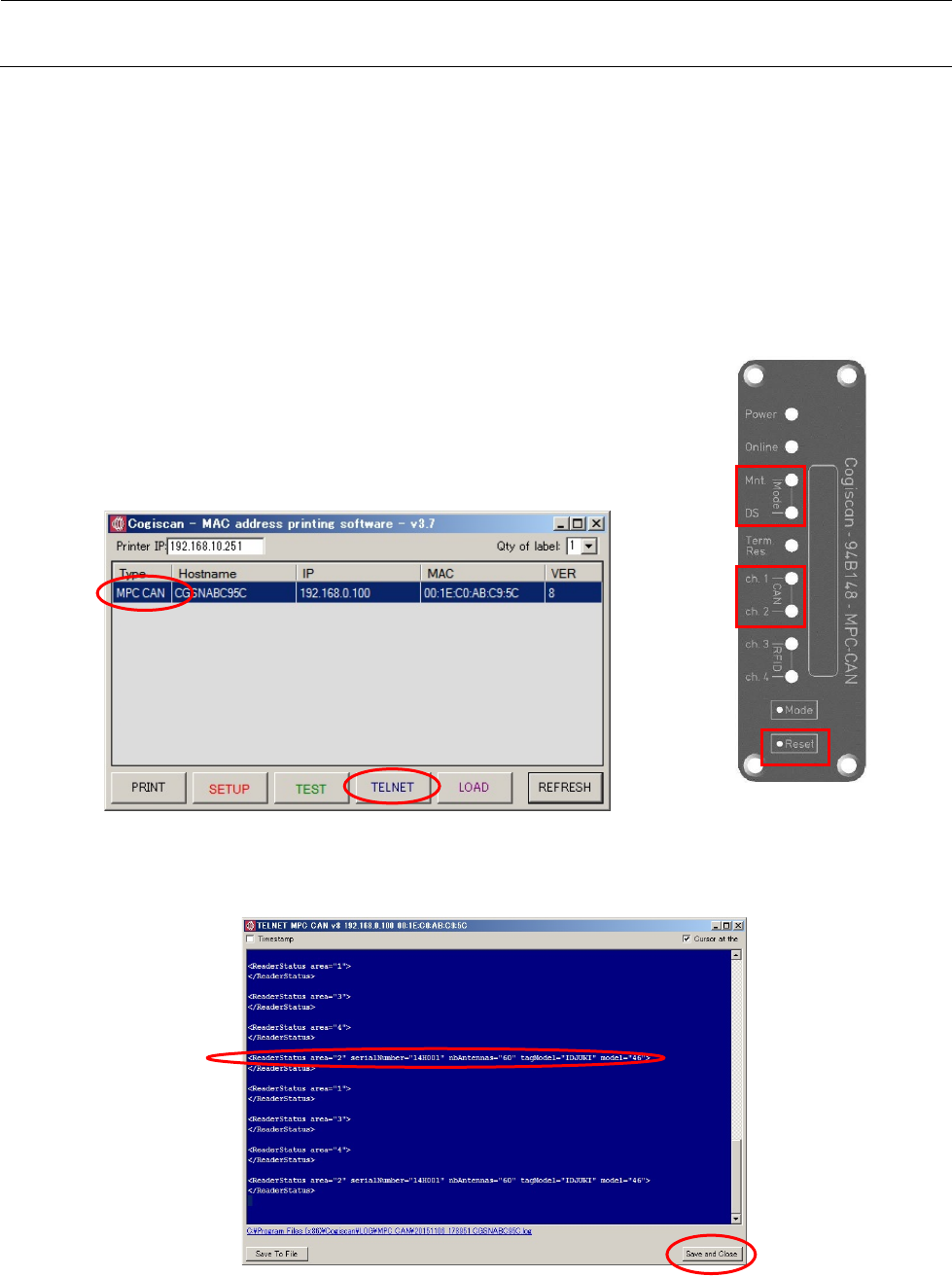

5． 从清单中选择「MPC-CAN」，按下「TELNET」。 此时，相同网络内所连接
的 MPC-CAN 请只设 1 台（否则 IP 地址重复，可能无法正常连接）。
未显示「MPC-CAN」时，请确认 MPC-CAN 的 LED「CAN-ch. 1」点亮。
为灯灭状态时，请确认连接。「 Mode-DS」点亮时，请长按 Mode 开关，
使 MPC-CAN 重新启动。「 Mode-Mnt.」点亮时为正常。
6． 确认
ReaderStatus，确认「area」=”1”，「serialNumber」=”设置的序列号”、如果「model」=ETF
则为”44”、为 RF 则为”45"。如果没有问题，按下「Save and Close」。
