维修调整要领书 18 -8 ＜动作确认步骤 ＞ 1 ． 连接贴 片机与操作 用 PC ，将 工具 PC 的 IP 地址变 更为 「 192.168.0. 10 」。 2 ． 在 工具 PC 上打开命令 提示符，输入 「 ping 192.168.0.10 」 ，按下回车键 。 如果 「 192.168.0.1 」 有应 答，则连接 正常。没有应答时 ，请确认连接 及 HUB 的电源供给。 3 ． 将 工具 PC 的 IP 地址变 更为 …
维修调整要领书
18-7
4． 将准备电源置于 ON，则 在「读入 Model」中显示机种类型，显示 OK。请确认机种类型为「RX-6 BANK (***)」
(***为 ETF 或 RF)。与前述不同时，请确认 BANK ID 基板拨码开关的设置。(参照 p.18-5)
5． 在下部的 Mtg.No.中写入序列号，按下下部的按钮。序列号的格式请依照以下规定。
单元 指定 ID 格式 备注 例
统一更换台车 请输入更换台车所记载的序列号。
序列记载位置：
参照上述
14H001
固定台架
请输入贴片机本体的序列号与
站台识别编号(前侧：1、
后侧：2)。
序列记载位置：
装置左侧面盖罩。
R6B6C10052
(为后侧固定台架时)
6． 显示上部的 Mtg.No.中写入的序列号，显示 OK。请将准备用电源 OFF，取下工具。
写入
维修调整要领书
18-8
＜动作确认步骤＞
1． 连接贴片机与操作用 PC，将工具 PC 的 IP 地址变更为「192.168.0.10」。
2． 在工具 PC 上打开命令提示符，输入「ping 192.168.0.10」，按下回车键。如果「192.168.0.1」有应
答，则连接正常。没有应答时，请确认连接及 HUB 的电源供给。
3． 将工具 PC 的 IP 地址变更为「192.168.10.100」。在贴片机上安装对应 MPC-CAN 的统一更换台车。
4． 启动「MAC_APP_v3_7.exe」。
5． 从清单中选择「MPC-CAN」，按下「TELNET」。 此时，相同网络内所连接
的 MPC-CAN 请只设 1 台（否则 IP 地址重复，可能无法正常连接）。
未显示「MPC-CAN」时，请确认 MPC-CAN 的 LED「CAN-ch. 1」点亮。
为灯灭状态时，请确认连接。「 Mode-DS」点亮时，请长按 Mode 开关，
使 MPC-CAN 重新启动。「 Mode-Mnt.」点亮时为正常。
6． 确认
ReaderStatus，确认「area」=”1”，「serialNumber」=”设置的序列号”、如果「model」=ETF
则为”44”、为 RF 则为”45"。如果没有问题，按下「Save and Close」。
维修调整要领书
A-1

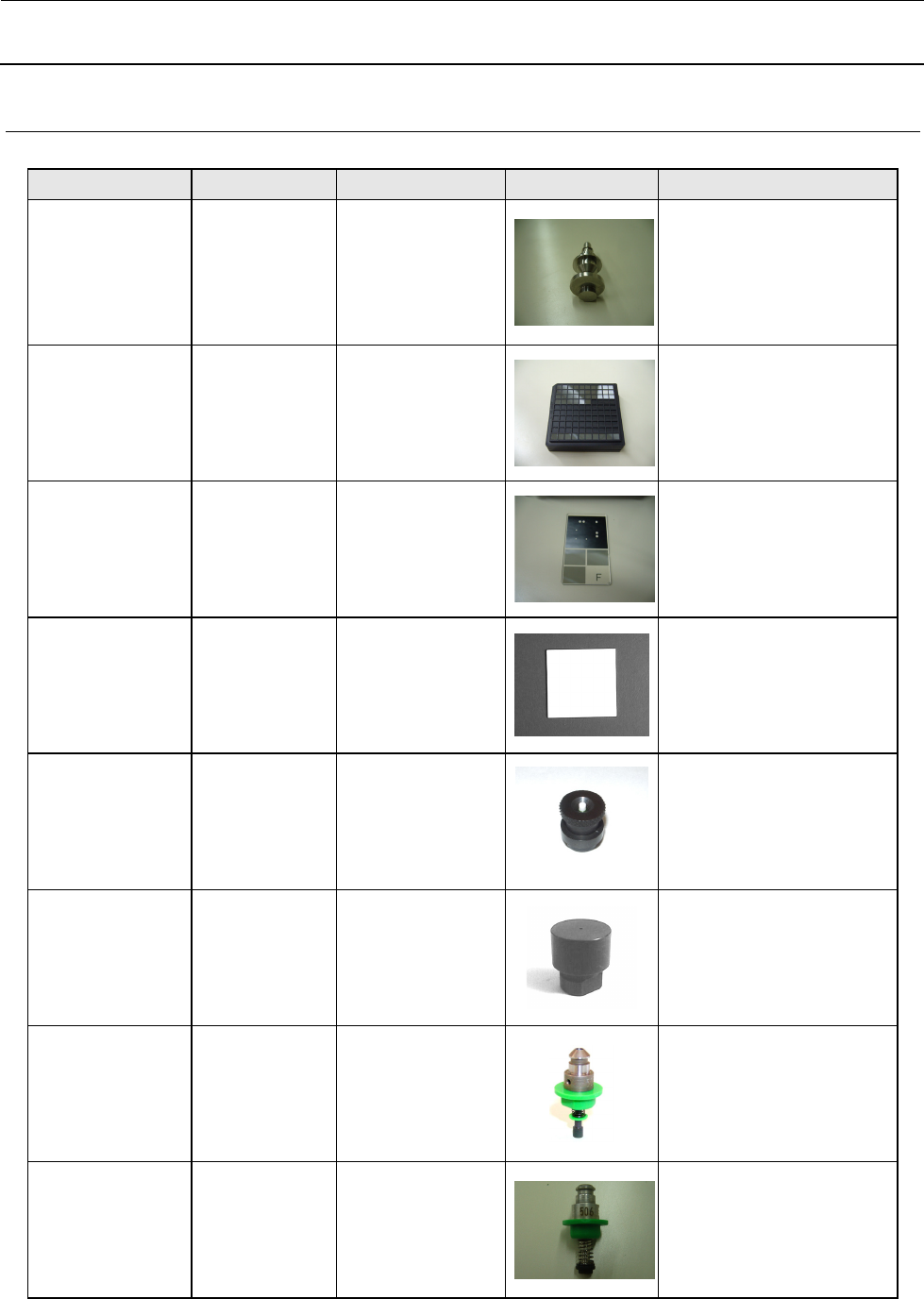

RX-6/RX-6B/RX-6R 附录 夹具表
货号
品名
用途
图
备考
40128152 夹具吸嘴
LNC120
激光偏差
ATC 偏差
SOT 方向检查台
偏差
测力计偏差
RX-6/RX-6B/RX-6R 专用
40035043 3.7 模型晶片
贴装头偏差
VCS 偏差
测量元件速度
CX-1 共用
40128108 摄像机调整基
板
调整 OCC 焦点
OCC 摄像机偏差
RX-6/RX-6B/RX-6R 专用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE3020V 共用
40132563 ATC
偏差 boss
(凸起模具)6
组件
ATC 偏差
（组装位置）
FX-3R 共用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
FX-3R 共用
40001343 吸嘴装配
505
6 贴装头 VCS 光量
调整
CVS 高度偏差
40001344
吸嘴装配
506
贴装头偏差
VCS 偏差
测量元件速度
