维修调整要领书
2-21
2-2-7
θ原点传感器的更换
2-2-7-1

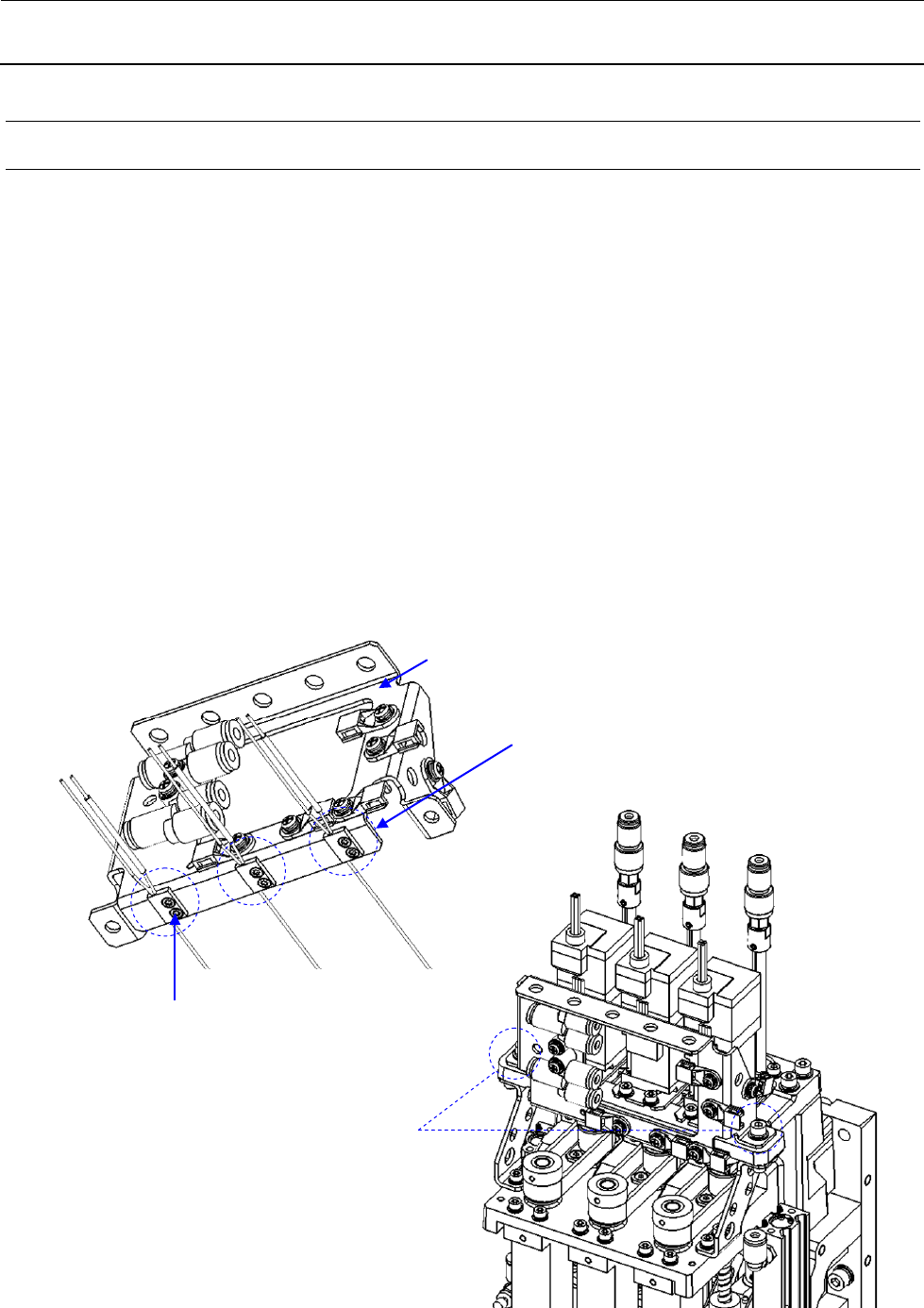

光纤传感器的更换
1） 实施第 2-1-1 项的 1）～6），将驱动器箱抬起到上部并固定。
2） 抬起传感器放大器保护盖，竖起位于光纤插入部附近的手柄，将光纤连接器从放大器中拔出。
3） 拆下固定在 TM 电缆撑架上的θ电动机电缆以及连接贴装头提升气缸的φ4 空气管子（Y 联管节部）
后，拆下 TM 电缆撑架。
4） 将光纤传感器从 TM 电缆撑架上拆下。
5） 组装请按相反的步骤进行。
※ 光纤连接器请插入到传感器放大器深处。
※ 装配时请不要搞错投光侧和受光侧（安装图请参照第 2-2-7-2 项）。
※ 光纤请用附属的刀具切断前端，调节长度。
※ φ4 空气管子的配管请参照第 2-2-2-2 项【θ电动机的更换】之配管图。
6） 安装后，请旋转 Z 轴，确认已检知皮带原点（印刷字）。
带垫片内六角螺栓 M4 L=8
TM 电缆撑架
光纤传感器（HD002850040）
埋头螺丝 M2 L=5
维修调整要领书
2-22
2-2-7-2

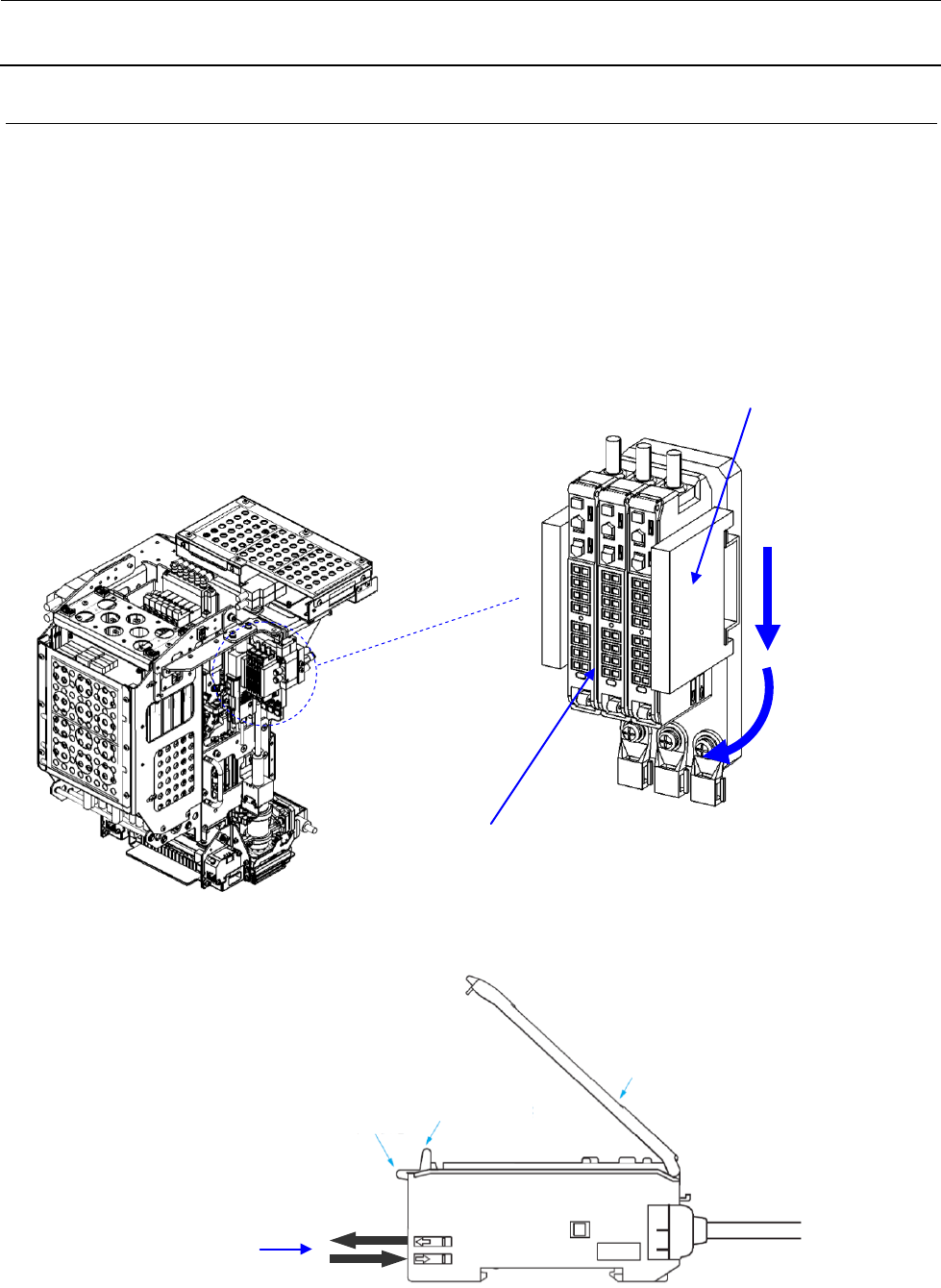

传感器放大器的更换
1） 抬起传感器放大器保护盖，竖起位于光纤插入部附近的手柄，将光纤连接器从放大器中拔出。
2） 拆下传感器放大器两侧的固定连接器。
3） 将传感器放大器向下按入，在此状态下将光纤插入侧抬起拆下。（下图，拆卸放大器①②）
4） 组装请按相反的步骤进行。
※ 光纤连接器请插入到传感器放大器深处。
※ 组装时请不要搞错投光侧和受光侧。
5） 更换后，请进行传感器阈值的设置。
锁定状态
解除锁定状态
保护盖
光纤连接器
投光
受光
T 传感器放大器（40133005、40181869）
固定连接器
拆卸放大器①
拆卸放大器②
维修调整要领书
2-23
2-2-7-3

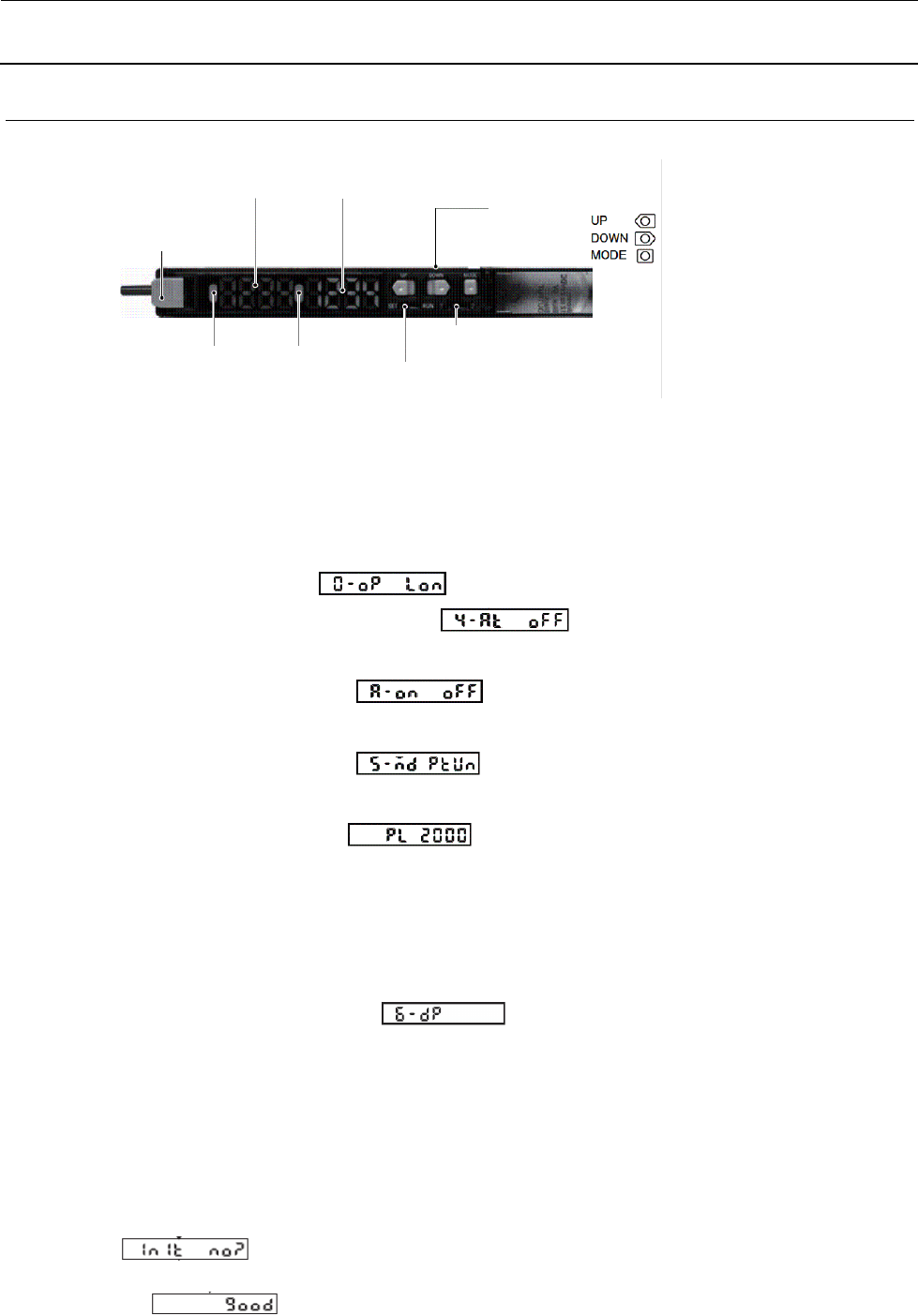

传感器阈值的设置
在 T 传感器放大器零件编号 40133005 的情况下，请进行以下设置。
在 T 传感器放大器部分号 40181869，指的是 2-4-7-3[传感器阈值的设定]的情况下，应当进行设定。
1） 将皮带的白色标记对准传感器检测位置，使受光量基本达到最大。
2） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“don”改变为“Lon”。
4） 接下来将操作键 MODE 按下几次，设置为
，并确认是“on”。
如有不同，按下 DOWN 键更改为副数显部的“on ”。
5） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“oFF”。
如果不同的，如果，改为“OFF”在子数字单元按“DOWN 键。
6） 继续按下操作键 MODE，设置为
，确认是“PtUn”。如有不同，按下 DOWN 键将副
数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“2000”变更为“FULL”。
8） 将 SET/RUN 切换开关设置为“RUN”。
9） 按下 UP/DOWN 键，将副数显部的显示改变为“-10P”。
10） 等待 10 秒钟左右，用手旋转θ轴，确认在标记位置上动作指示灯亮灯，而在其他位置上熄灯。
11） 将 SET/RUN 切换开关设置为“SET”。
12） 将操作键 MODE 按下几次，设置为
，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
13） 将 SET/RUN 切换开关设置为“RUN”。
※要使设置初始化时，或者阈值设置得高，即便对皮带的白色部分传感器也不 ON 时，请进行以下
操作，实施初始复位。
① 将 SET/RUN 切换开关设定为“SET”。
② 同时按 UP 键和 DOWN 键 5 秒钟以上。
③ 出现
的显示后，按 DOWN 键，将副数显部的“no?”改变为“YES?”，再按 MODE
键。
④ 如出现
的显示，表示复位完成。请从１开始从新设定。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
