NPM-W X/WXS EJM9DC-MB-03O-0 0 3-2-1 -4 2 1 卸下薄型编带供料器 1 2 2 1 1 2 ■薄型编带供料器的拆卸方法 拉出供料器 从专用附件中抽出 供料器的拿法 用双手拿住 部 在使用薄型供料器时，进行此项操作 。 ■专用附件的拆卸方法 往上拉杆，拉出 附件 一直拉到挡块位 置后向上抬起， 然后再拉出 供料器的拿法 用双手拿住 部 ●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。 ●在拆…
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-3
2
1
1
2
在预备的交换台车上准备用于生产的供料器，即可在机种切换时整体更换供料器。
(→ P.2-4)
通过交换台车 (选购件) 进行整体更换
警告

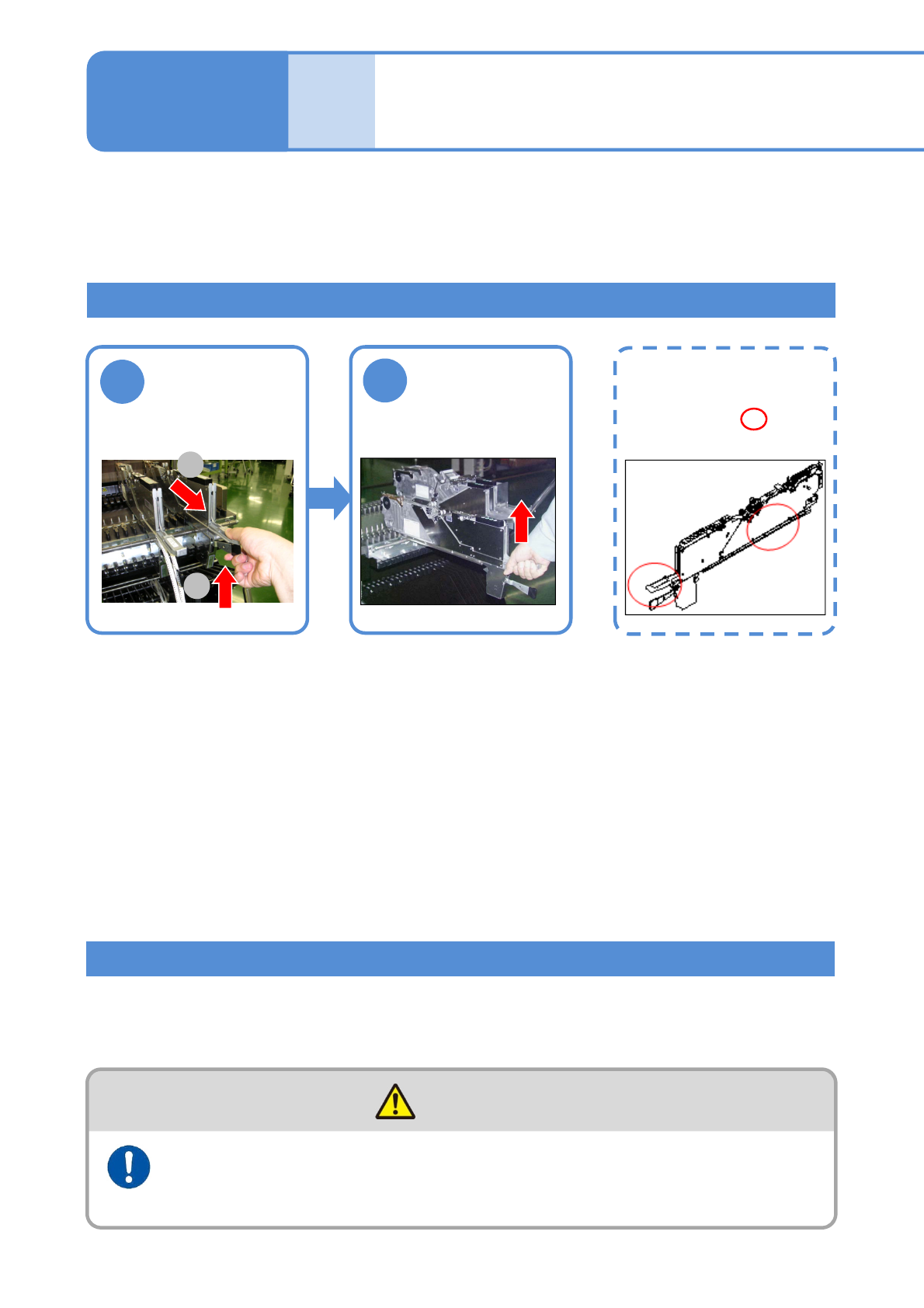

卸下双式编带供料器
离线
准备
智能供料器的准备 2
操作手册
3-2-1
往上拉杆，拉出供
料器
架起后部，用双
手拉出
供料器的拿法
用双手拿住 部
移动交换台车时，注意周围情况
(如果撞击到他人，有可能会导致受伤)
在这里对双编带供料器和薄型编带供料器的卸下方法进行说明。
(→“智能编带供料器”使用说明书)
智能杆式供料器的卸下方法与双编带供料器相同。
(→“智能杆式供料器”使用说明书)
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-4
2
1
卸下薄型编带供料器
1
2
2
1
1
2
■薄型编带供料器的拆卸方法
拉出供料器 从专用附件中抽出
供料器的拿法
用双手拿住 部
在使用薄型供料器时，进行此项操作。
■专用附件的拆卸方法
往上拉杆，拉出
附件
一直拉到挡块位
置后向上抬起，
然后再拉出
供料器的拿法
用双手拿住 部
●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。
●在拆卸中途请不要放回编带供料器。如果前端的编带遮住编带浮起检测传感器，
将会导致设备停止。
注意事项
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-5
在台车上安装分离器 (大卷盘较重时)
1
2
3
1
2
3
离线
准备
智能供料器的准备 3
操作手册
3-2-1
安装分离器棒芯
大卷盘用
(2处)
分离器
棒芯
螺丝
M4x8L
安装孔
●安装孔根据卷盘的大小进行选
择。
●棒芯(附属品)根据安装间距进
行选择。
附属品
品号: N610119865AA
21 mm用 (长度: 19.2 mm)
品号: KXFB058WA00･･･2个
42 mm用 (长度: 40.2 mm)
品号: KXFB058XA00･･･2个
63 mm用 (长度: 61.2 mm)
品号: KXFB058YA00･･･2个
84 mm用 (长度: 82.2 mm)
品号: KXFB058ZA00･･･2个
安装分离器
分离器
把上部顶点插入支架。
分离器
把下端插入卷盘导向件的
缝隙。
分离器
安装在正好可放置在垫片
上的位置。
确认卷盘是否能够
旋转
