NPM-W X/WXS EJM9DC-MB-03O-00 3-2-1 -5 在台车上安装分离器 ( 大卷盘较重时 ) 1 2 3 1 2 3 离线 准备 智能供料器的准备 3 操作手册 3-2-1 安装分离器棒芯 大卷盘用 (2 处 ) 分离器 棒芯 螺丝 M4x8L 安装孔 ●安装孔根据卷盘的大小进行选 择。 ●棒芯 ( 附属品 ) 根据安装间距进 行选择。 附属品 品号 : N61 0119865AA 21 mm 用 ( 长度 : …
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-4
2
1

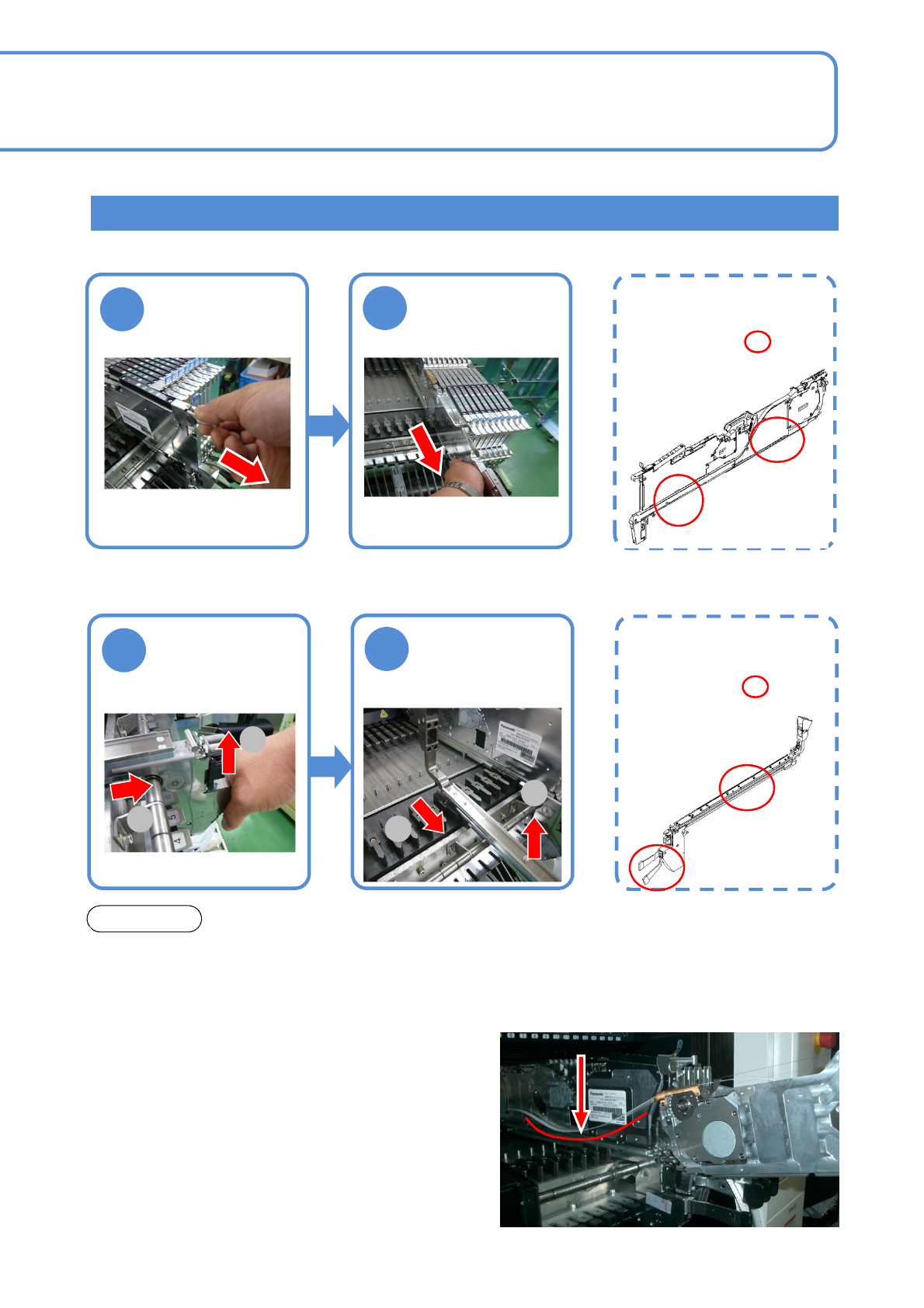

卸下薄型编带供料器
1
2
2
1
1
2
■薄型编带供料器的拆卸方法
拉出供料器 从专用附件中抽出
供料器的拿法
用双手拿住 部
在使用薄型供料器时，进行此项操作。
■专用附件的拆卸方法
往上拉杆，拉出
附件
一直拉到挡块位
置后向上抬起，
然后再拉出
供料器的拿法
用双手拿住 部
●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。
●在拆卸中途请不要放回编带供料器。如果前端的编带遮住编带浮起检测传感器，
将会导致设备停止。
注意事项
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-5

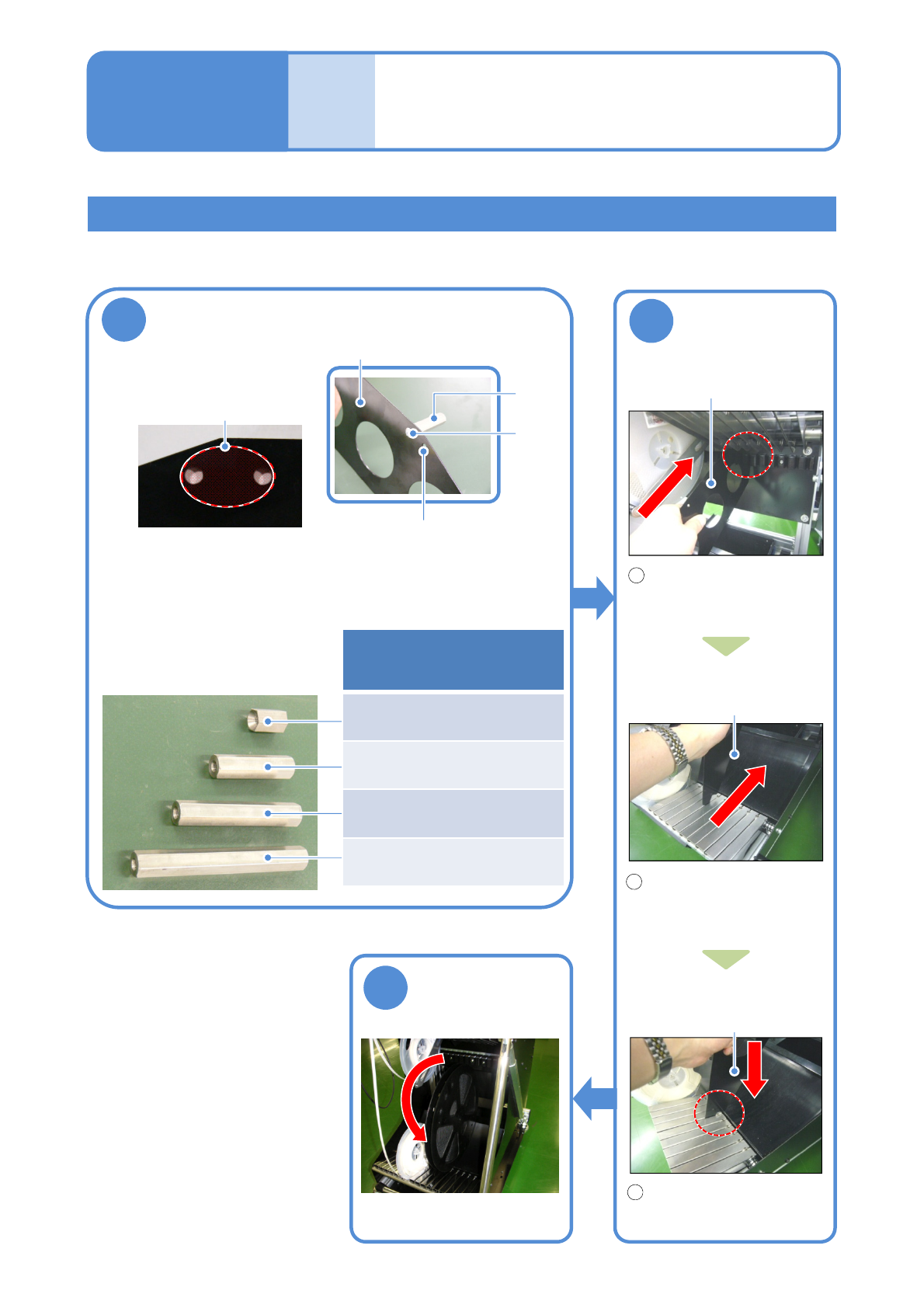

在台车上安装分离器 (大卷盘较重时)
1
2
3
1
2
3
离线
准备
智能供料器的准备 3
操作手册
3-2-1
安装分离器棒芯
大卷盘用
(2处)
分离器
棒芯
螺丝
M4x8L
安装孔
●安装孔根据卷盘的大小进行选
择。
●棒芯(附属品)根据安装间距进
行选择。
附属品
品号: N610119865AA
21 mm用 (长度: 19.2 mm)
品号: KXFB058WA00･･･2个
42 mm用 (长度: 40.2 mm)
品号: KXFB058XA00･･･2个
63 mm用 (长度: 61.2 mm)
品号: KXFB058YA00･･･2个
84 mm用 (长度: 82.2 mm)
品号: KXFB058ZA00･･･2个
安装分离器
分离器
把上部顶点插入支架。
分离器
把下端插入卷盘导向件的
缝隙。
分离器
安装在正好可放置在垫片
上的位置。
确认卷盘是否能够
旋转
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-6
