NPM-W X/WXS EJM9DC-MB-03O-0 0 离线 准备 托盘供料器的准备 1 按照托盘的尺寸来调整托盘板，然后 设置托盘。 在托盘板设置托盘 3-2-2 -1 操作手册 3-2-2 3 放上磁条 ( 长的 ) 2 放上托盘 ●放上时要使托盘板和托盘之 间无间隙 1 准备好托盘板 ●托盘板 1 枚 磁条 ( 长的 )1 根 磁条 ( 短的 ) 1 根 4 放上磁条 ( 短的 ) ●放上时要使托盘和磁条之 间无间隙 5 确认…
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-1-6
NPM-WX/WXS EJM9DC-MB-03O-00
离线
准备
托盘供料器的准备 1

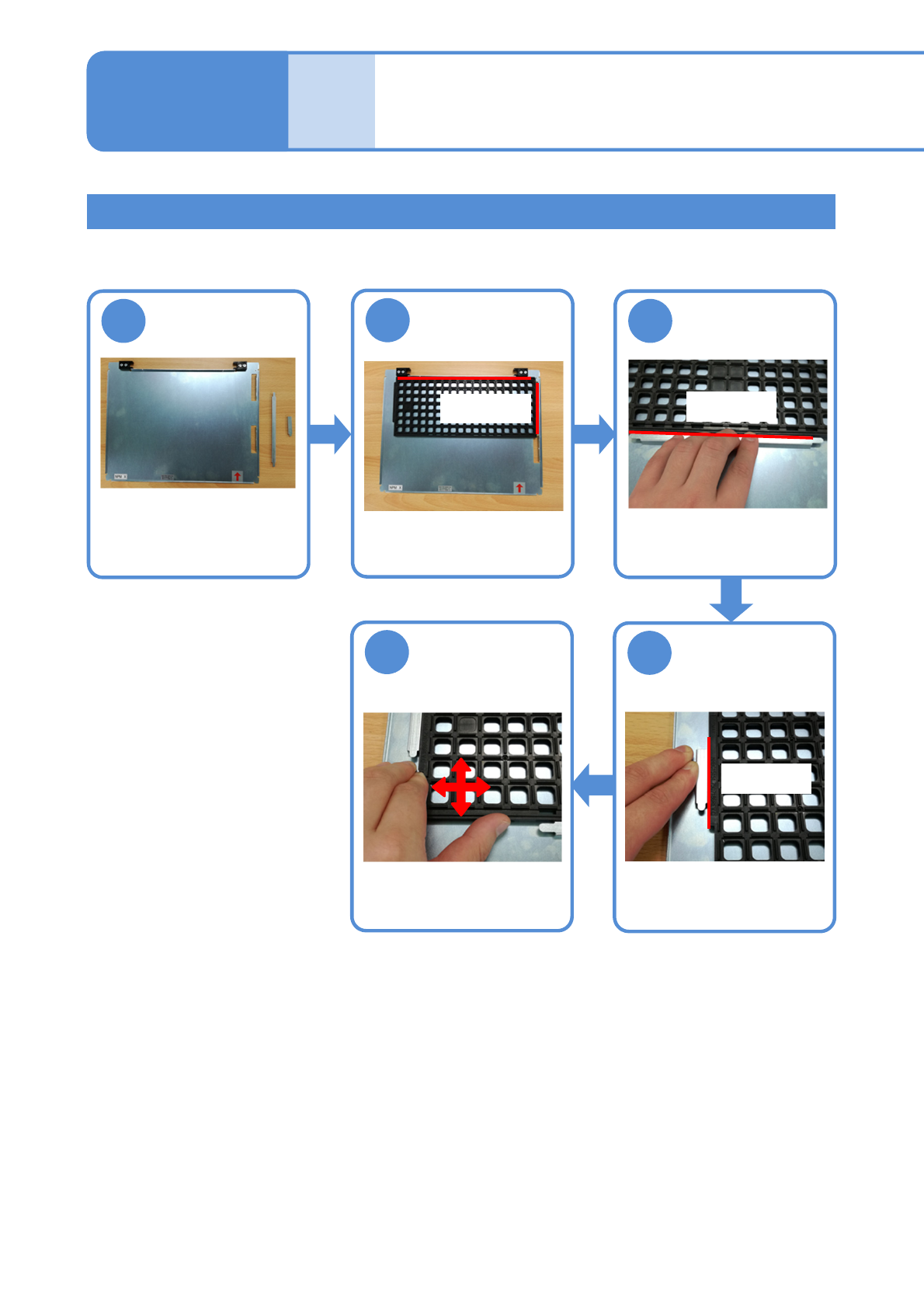

按照托盘的尺寸来调整托盘板，然后设置托盘。
在托盘板设置托盘
3-2-2-1
操作手册
3-2-2
3
放上磁条(长的)
2
放上托盘
●放上时要使托盘板和托盘之
间无间隙
1
准备好托盘板
●托盘板 1枚
磁条(长的)1根
磁条(短的) 1根
4
放上磁条(短的)
●放上时要使托盘和磁条之
间无间隙
5
确认应无间隙
●确认托盘应不会晃动
●放上时要使托盘和磁条之间
无间隙
应无间隙
应无间隙
应无间隙
NPM-WX/WXS EJM9DC-MB-03O-00
ACTIVATION
ACTIVATION
在托盘箱设置托盘板
2
6
5
3
4
插入托盘板
上锁
●门被锁住时
(→P.2-4-3)
●方向に注意する
3-2-2-2
1
7
解锁
托盘箱门
对托盘板解锁
(更新安装状态)
