N7201A705C - 第140页
NPM-W X/WXS EJM9DC-MB-03O-0 0 个别 准备 操作手册 3-3-1 X 轴自动移动的方法 3-3-1 -1 + 1 3 4 2 卸下交换台车 ( → P.2-4) 1 吸嘴交换器的更换 1 OFF SERVO ON 对自动移动和手动移动 X 轴的方法进行说明 。 ( 前侧 / 后侧的 X 轴驱动单元移动到 各 自的中央位置 ) 伺服开关置于 OFF 打开安全盖 5 至 P3-3-1-3 的
NPM-WX/WXS EJM9DC-MB-03O-00
3-2-5-4
D
G
A
E
B
F
C
A
ADR
B
C
G
D
E
F

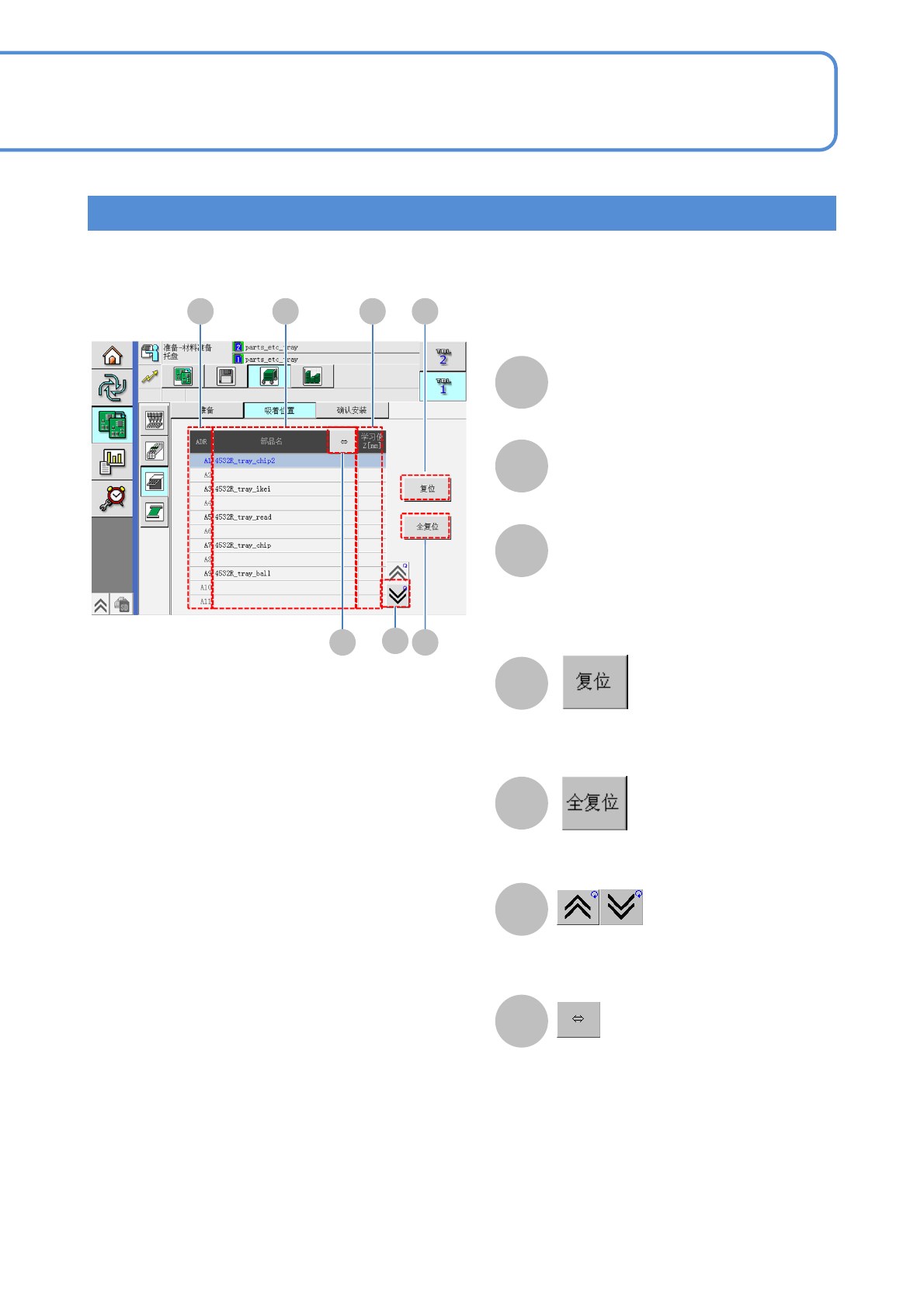

吸着位置画面
元件名
学习值 Z[mm]
Z轴的吸着学习值
元件名过长时按下以显示出未显示的
部分
对光标所在项目的补正值实施复位
清除全部的补正值
上下滚动显示一览
托盘的地址
NPM-WX/WXS EJM9DC-MB-03O-00
个别
准备
操作手册
3-3-1

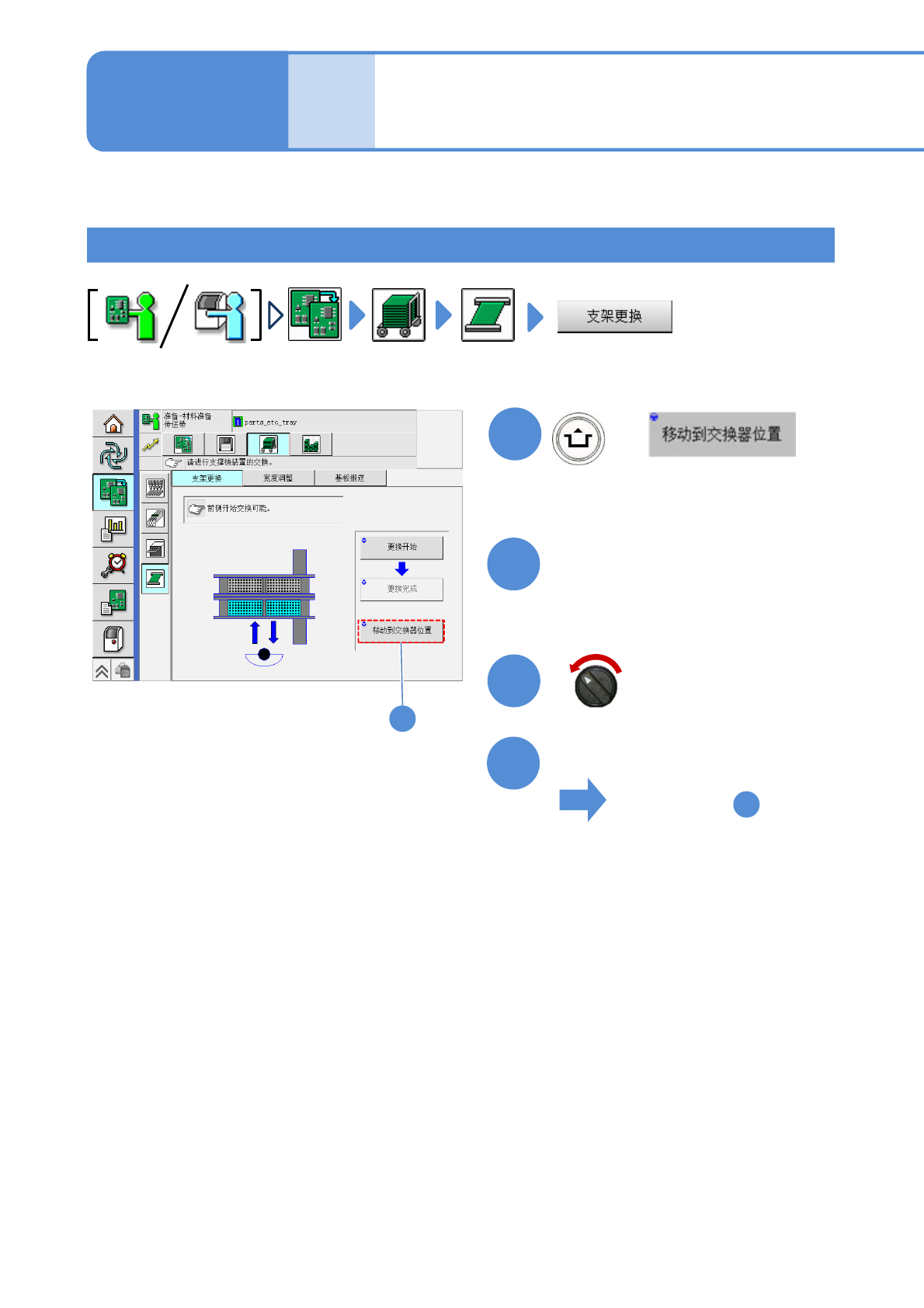

X轴自动移动的方法
3-3-1-1
+
1
3
4
2
卸下交换台车
(→P.2-4)
1
吸嘴交换器的更换 1
OFF SERVO ON
对自动移动和手动移动X轴的方法进行说明。
(前侧/后侧的X轴驱动单元移动到各
自的中央位置)
伺服开关置于OFF
打开安全盖
5
至P3-3-1-3的
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-1-2

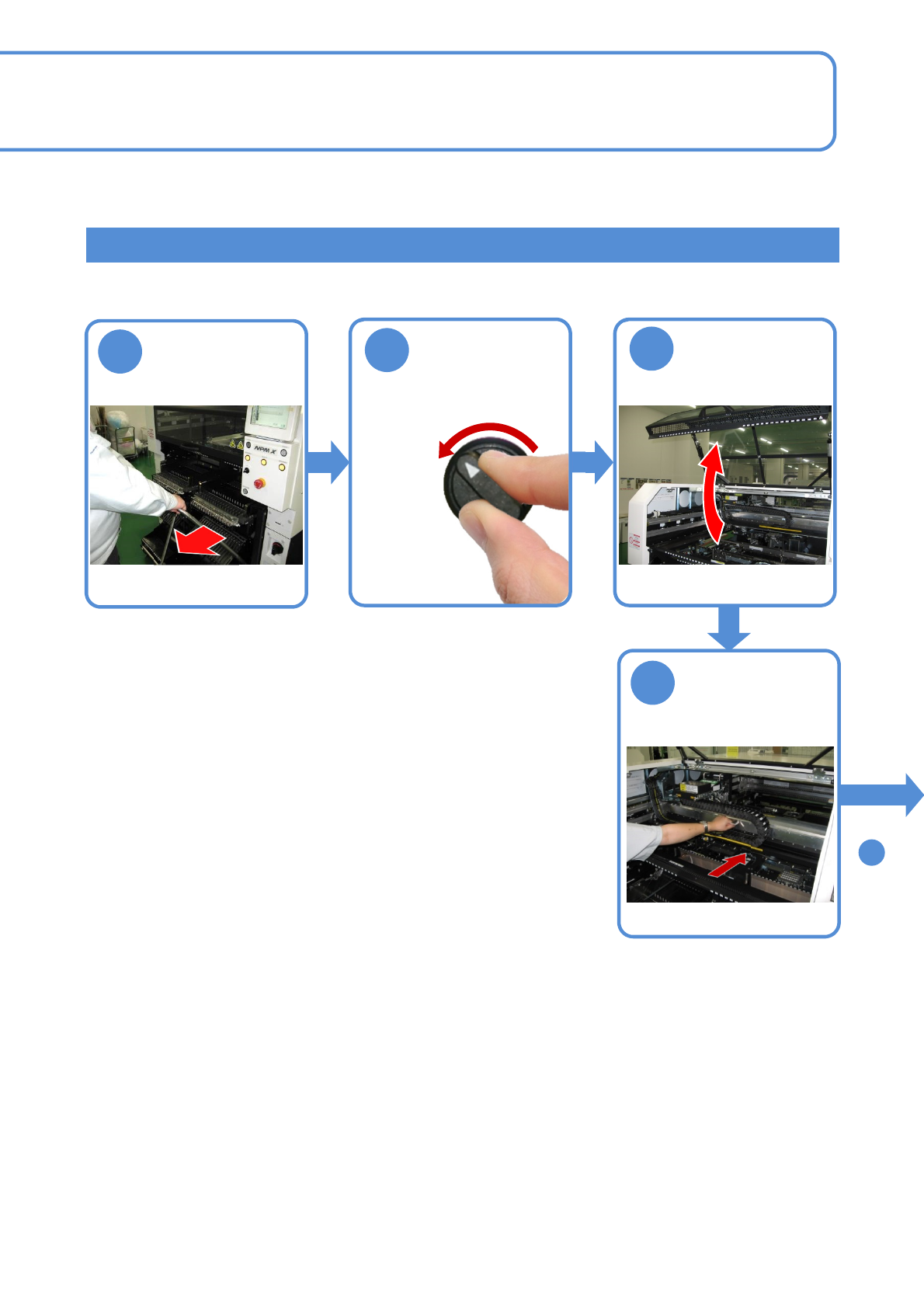

手动移动的方法
2
3
4
卸下交换台车
(→P.2-4)
1
OFF SERVO ON
手触及不到吸嘴交换器时，请使用作业台。
5
将X臂推向内侧
顺序
