NPM-W X/WXS EJM9DC-MB-03O-00 3-3-2 -4 2 < 轻量 8 吸嘴贴装头用的吸嘴 > 更换吸嘴 ●刻印 2D 条形码的轻量 8/ 轻量 16 吸嘴贴装头用的 吸嘴，按照下图 方向来设置。 ●通过选项设定，通过 2D 条形码检测出吸嘴种类，可以防止吸嘴 的错误设置。 ( 设定方法参阅 → 『 工程师手册』 P.13-1-1- 4 ) ●不可使用 AM100 用吸嘴。 沟槽窄 沟槽大 供料器工作台…
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-3

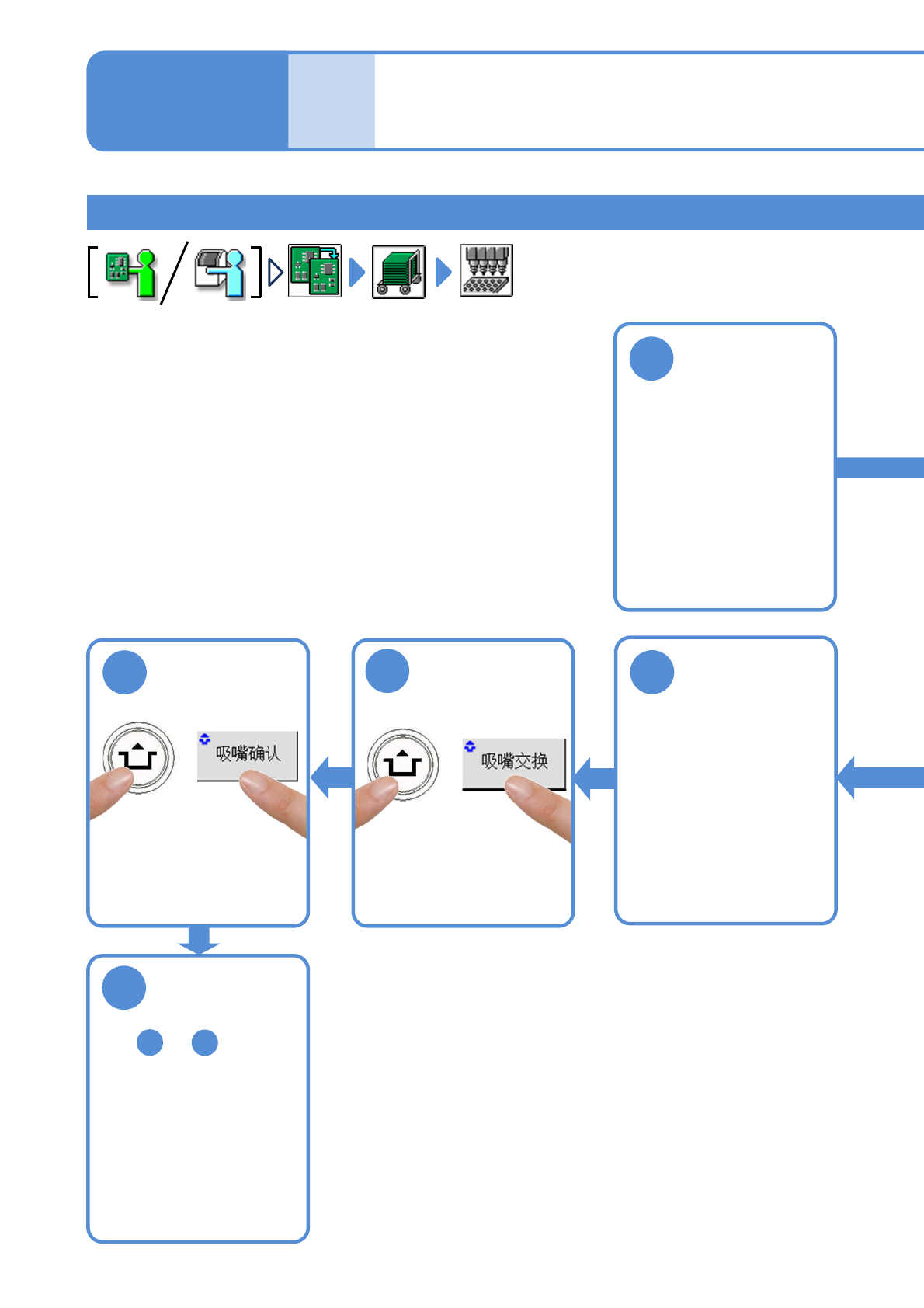

吸嘴的更换
1
4
5
6
3
(→ P.3-3-1-1)
ACTIVATION
ACTIVATION
(→ P.3-3-1-1)
个别
准备
吸嘴的更换 2
操作手册
3-3-2
卸下吸嘴交换器
按照吸嘴交换器
重复 ～ 的操作，
更换需要的吸嘴。
1
5
(根据数据，可以在贴装头安
装吸嘴交换器的吸嘴。)
●如果安装的吸嘴不适当，会
显示警告提示，更换正确
的吸嘴。
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-4
2

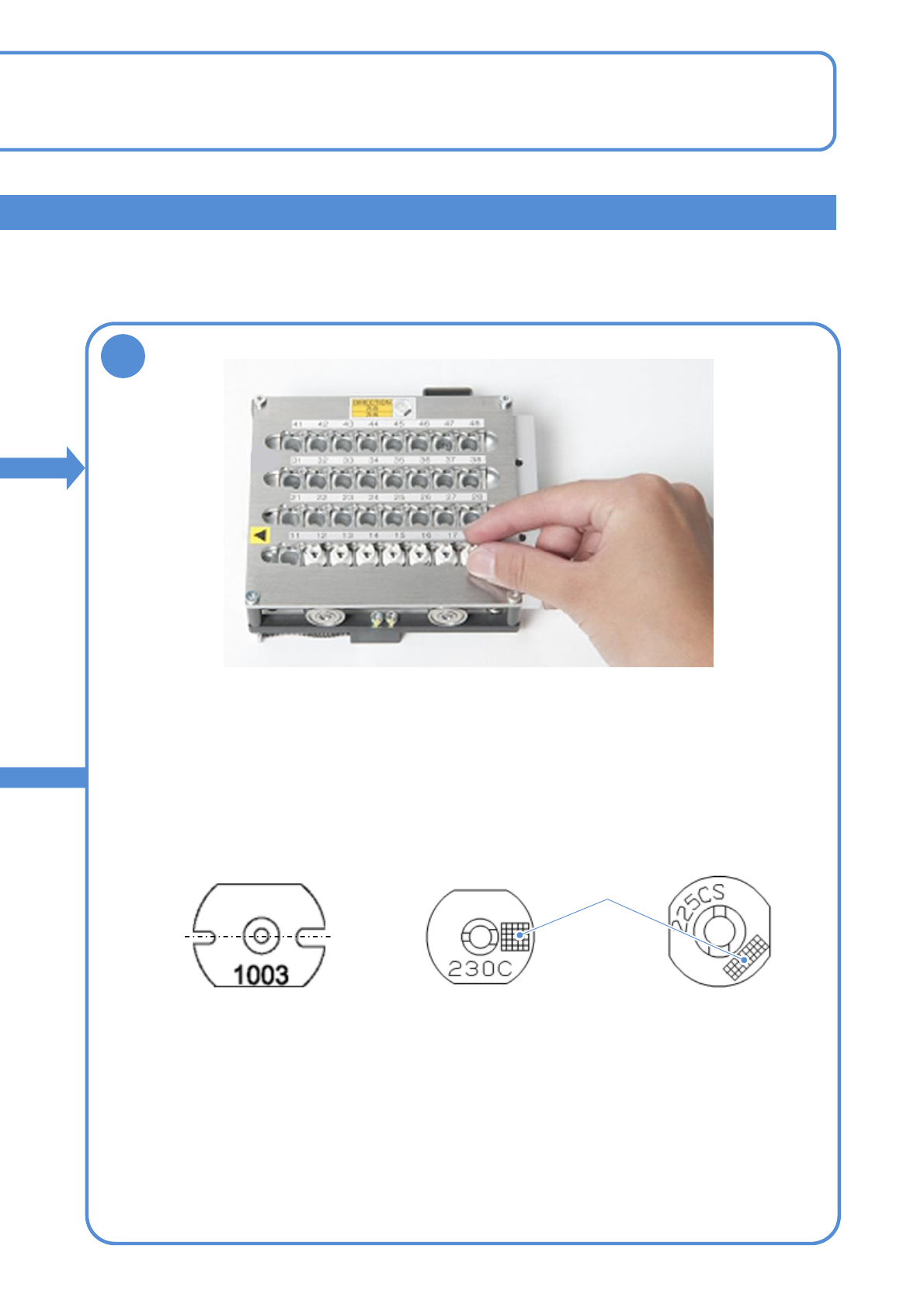

<轻量8吸嘴贴装头用的吸嘴>
更换吸嘴
●刻印2D条形码的轻量8/轻量16吸嘴贴装头用的吸嘴，按照下图
方向来设置。
●通过选项设定，通过2D条形码检测出吸嘴种类，可以防止吸嘴
的错误设置。
(设定方法参阅 →『工程师手册』P.13-1-1-
4)
●不可使用AM100用吸嘴。
沟槽窄 沟槽大
供料器工作台侧 供料器工作台侧 供料器工作台侧
2D条形码
●4吸嘴贴装头、3吸嘴贴装头所用的
吸嘴需要注意其左右的沟槽。
<4吸嘴贴装头、
3吸嘴贴装头所用的吸嘴>
<轻量16吸嘴贴装头V2所用的吸嘴>
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-5

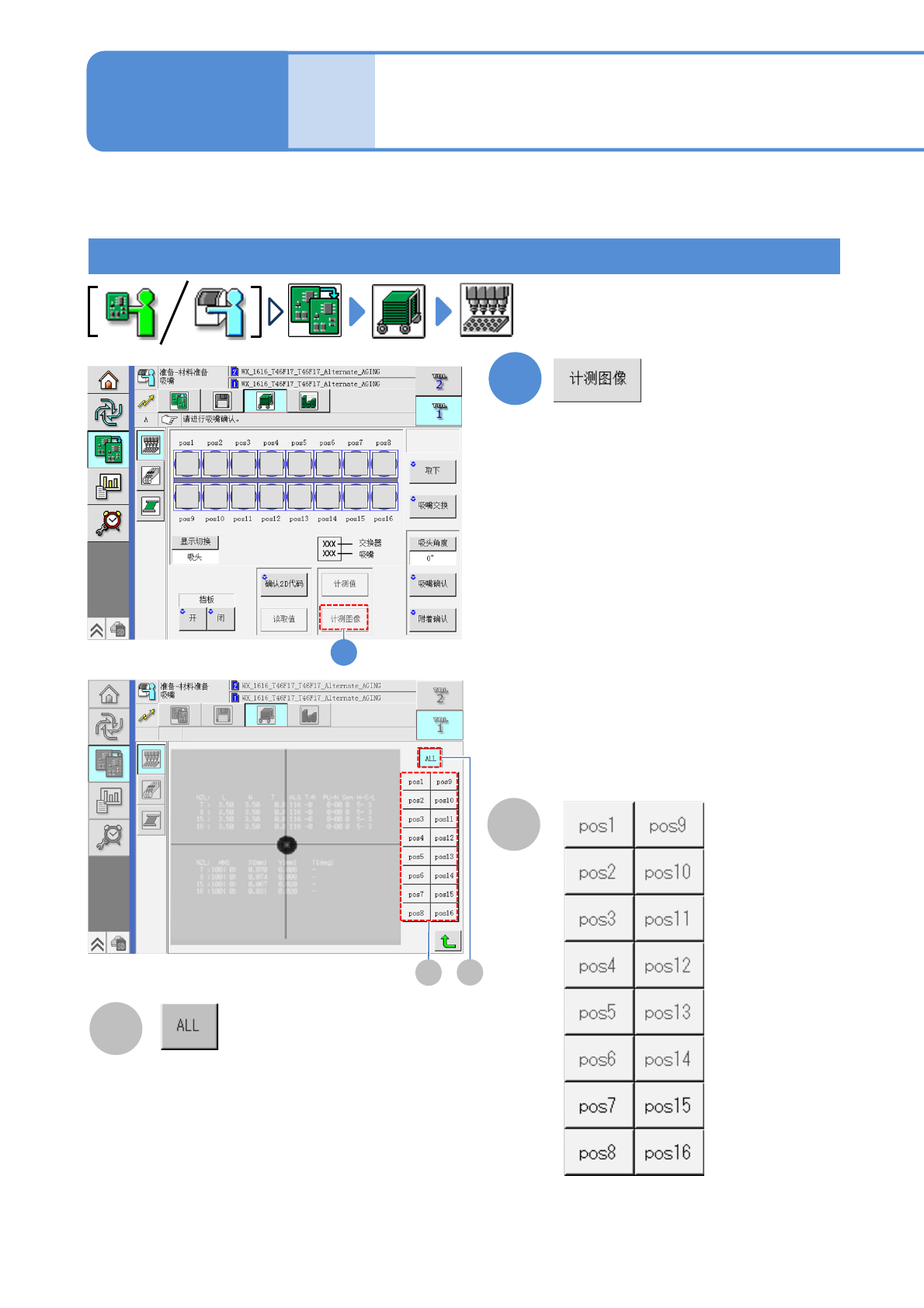

吸嘴安装 (计测图像) 画面
1
B
A
1
B
A
画面上显示进行吸嘴确认时计测到的图像。
如果不进行 [吸嘴确认]，则无法进入计测画面。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同
样的步骤。
个别
准备
吸嘴的更换 3
操作手册
3-3-2
<计测图像> 画面:
显示在 <安装> 画面上执行吸嘴确认之际
的识别图像。
显示贴装头整体的图像。
显示各吸嘴位置的放大图像。
