NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-4
2
<轻量8吸嘴贴装头用的吸嘴>
更换吸嘴
●刻印2D条形码的轻量8/轻量16吸嘴贴装头用的吸嘴，按照下图
方向来设置。
●通过选项设定，通过2D条形码检测出吸嘴种类，可以防止吸嘴
的错误设置。
(设定方法参阅 →『工程师手册』P.13-1-1-
4)
●不可使用AM100用吸嘴。
沟槽窄 沟槽大
供料器工作台侧 供料器工作台侧 供料器工作台侧
2D条形码
●4吸嘴贴装头、3吸嘴贴装头所用的
吸嘴需要注意其左右的沟槽。
<4吸嘴贴装头、
3吸嘴贴装头所用的吸嘴>
<轻量16吸嘴贴装头V2所用的吸嘴>
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-5
吸嘴安装 (计测图像) 画面
1
B
A
1
B
A
画面上显示进行吸嘴确认时计测到的图像。
如果不进行 [吸嘴确认]，则无法进入计测画面。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同
样的步骤。
个别
准备
吸嘴的更换 3
操作手册
3-3-2
<计测图像> 画面:
显示在 <安装> 画面上执行吸嘴确认之际
的识别图像。
显示贴装头整体的图像。
显示各吸嘴位置的放大图像。
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-6

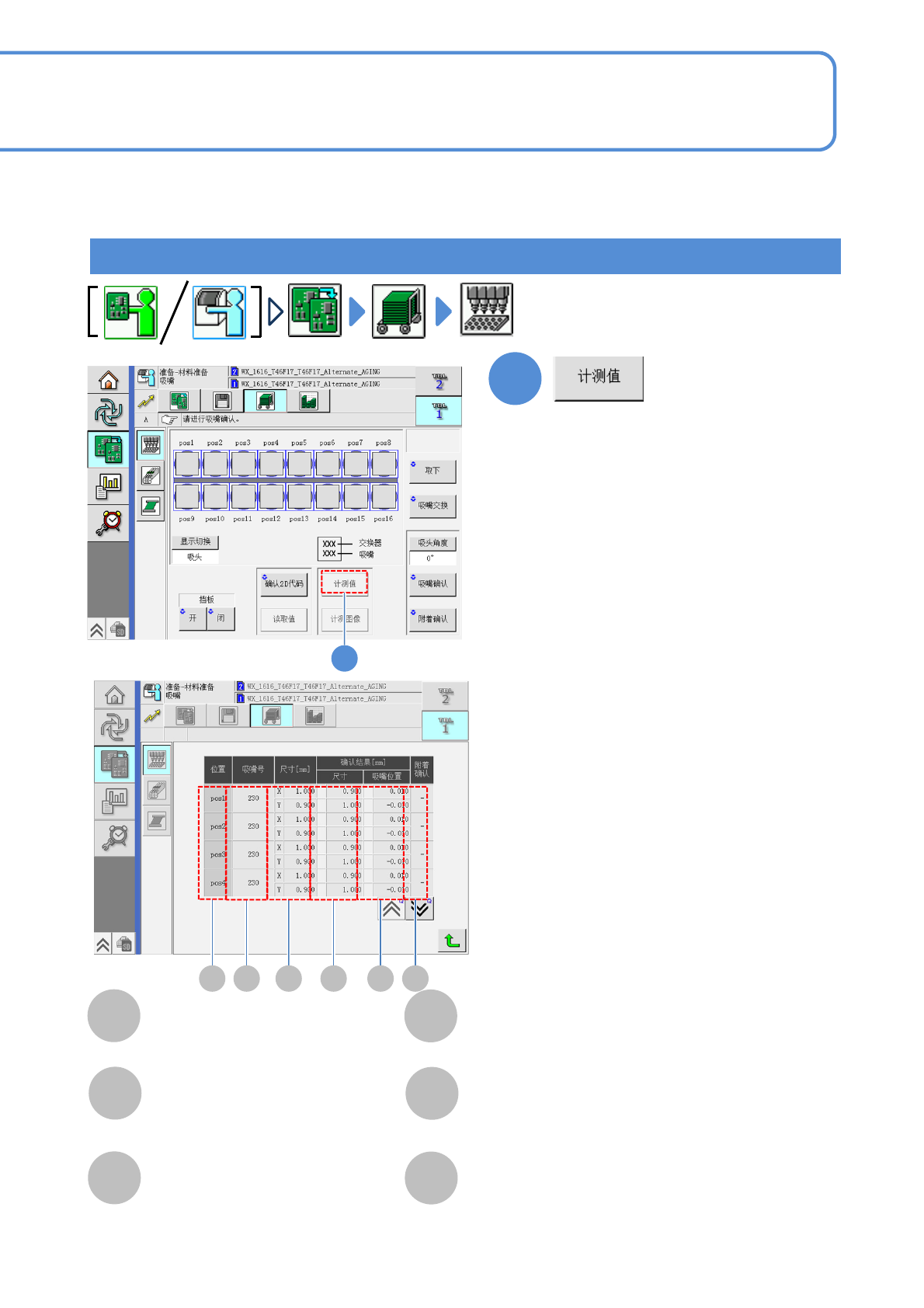

吸嘴安装 (计测值) 画面
1
A
1
A
显示进行吸嘴确认和吸着确认时所计测到的数值。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同
样的步骤。
B C D E F
B
C
D
E
F
<计测值> 画面
吸嘴的位置
位置
吸嘴的编号
吸嘴号
吸嘴的尺寸 单位为mm
尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴尺寸
单位为 mm
确认结果 尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴位置偏移量
单位为 mm
确认结果 吸嘴位置X、吸嘴位置Y
OK: 无附着物
NG: 有附着物
―: 未计测
附着确认
