NPM-W X/WXS EJM9DC-MB-03O-0 0 3-3-2 -7 1 实施吸嘴 2D 代码的识别，并且在画面上显示 2D 代码的结果。 可通过此功能来防止吸嘴的误设置。在开始自动运转 时，通过对吸嘴 2D 条形码进行识别，可检 测吸嘴的误设置。 [2D 代码识别 ] 、 [ 读取值 ] 按钮只有在选购件设定 ( → 工程师手册 P.13-1-4) 的“吸嘴 2D 代码识别”被设为 ON 时显示。 画面是以轻量 16 吸嘴贴装…
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-6
吸嘴安装 (计测值) 画面
1
A
1
A
显示进行吸嘴确认和吸着确认时所计测到的数值。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同
样的步骤。
B C D E F
B
C
D
E
F
<计测值> 画面
吸嘴的位置
位置
吸嘴的编号
吸嘴号
吸嘴的尺寸 单位为mm
尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴尺寸
单位为 mm
确认结果 尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴位置偏移量
单位为 mm
确认结果 吸嘴位置X、吸嘴位置Y
OK: 无附着物
NG: 有附着物
―: 未计测
附着确认
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-7
1

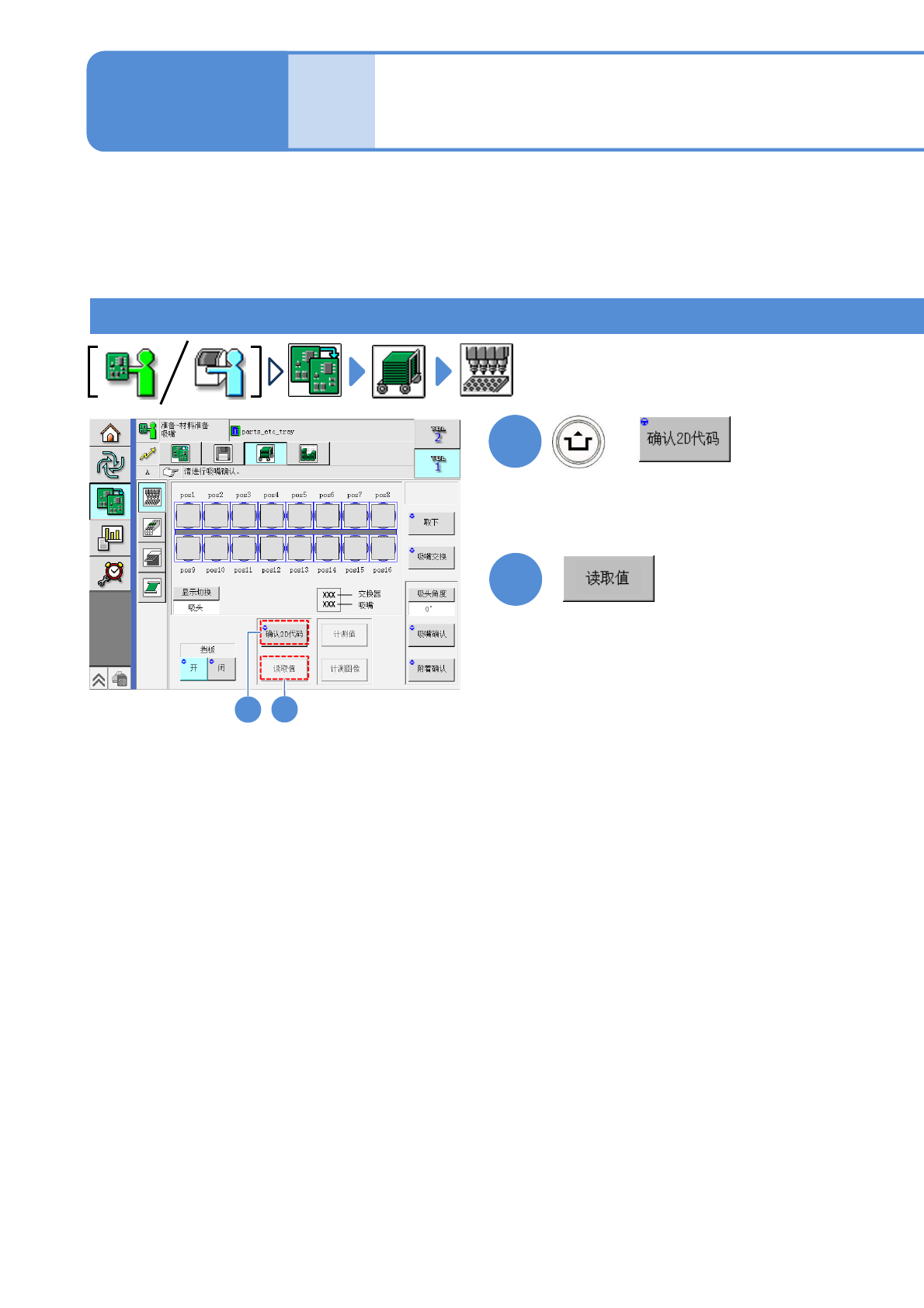

实施吸嘴2D 代码的识别，并且在画面上显示2D 代码的结果。
可通过此功能来防止吸嘴的误设置。在开始自动运转时，通过对吸嘴2D条形码进行识别，可检测吸嘴的误设置。
[2D代码识别]、[读取值] 按钮只有在选购件设定(→工程师手册 P.13-1-4)的“吸嘴2D代码识别”被设为ON时显示。
画面是以轻量16吸嘴贴装头V2为例子进行说明的，但轻量8吸嘴贴装头、4吸嘴贴装头、3吸嘴贴装头V2也是同样
的步骤。
1
2
2
+
(将吸嘴全部都返还到交换器上，并对交
换器上不存在的吸嘴2D代码全部都进行
识别)
(显示2D代码的识别结果)
吸嘴的更换 4
个别
准备
操作手册
3-3-2
吸嘴2D代码识别
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-2-8
D
E
F
A B C D E F
A
B
C

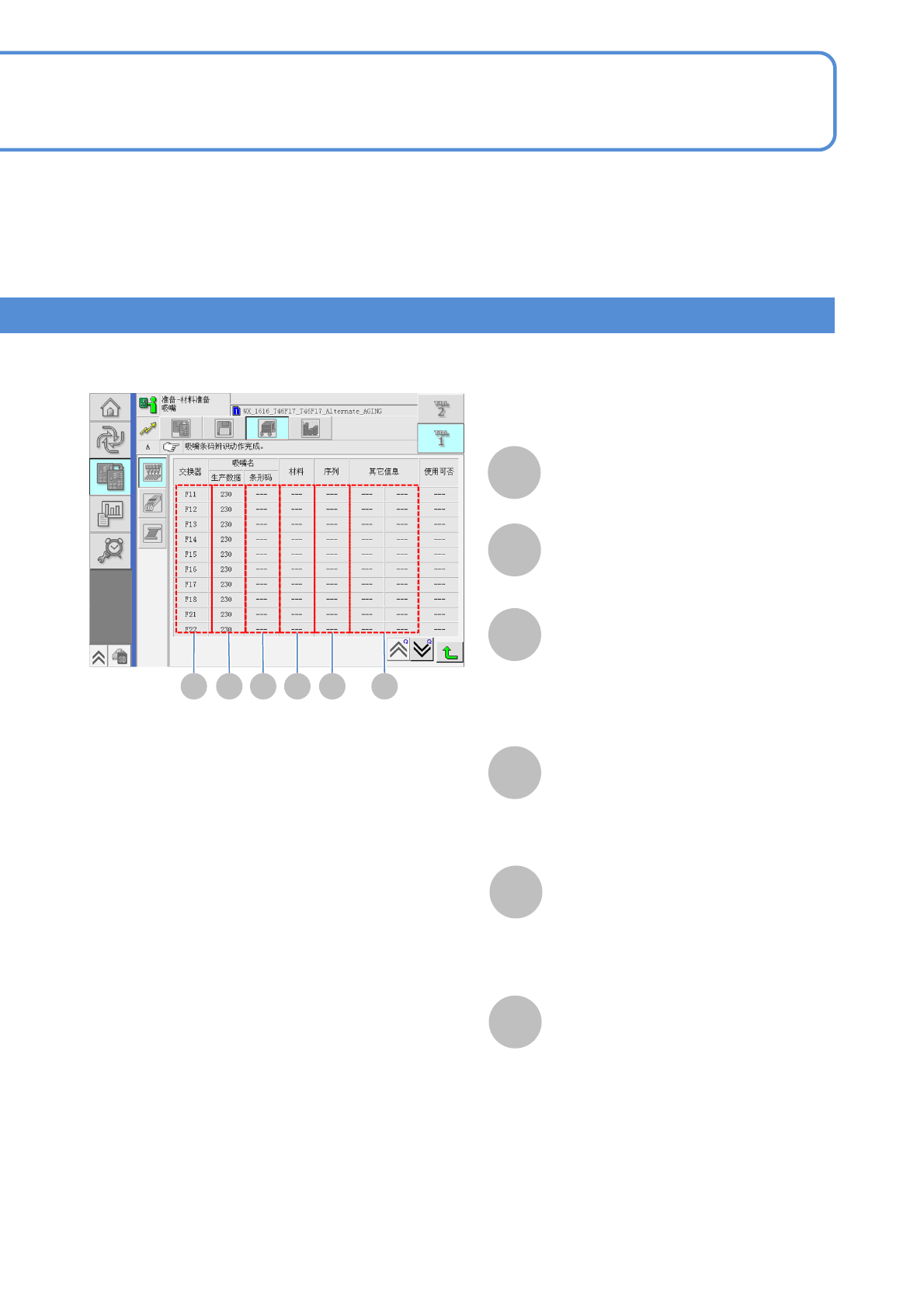

<2D代码识别结果>画面
吸嘴交换器编号
交换器
生产数据的吸嘴编号
吸嘴名 生产数据
通过条形码读取的吸嘴序号
‘---’: 未计测
读取失败
黄框: 与生产数据的吸嘴编号不同
吸嘴名 条形码
通过条形码读取的吸嘴其他信息
‘---’: 未计测
读取失败
材料
通过条形码读取的吸嘴序列
‘---’: 未计测
读取失败
序列
其他信息
通过条形码读取的吸嘴材质
‘---’: 未计测
读取失败
