NPM-W X/WXS EJM9DC-MB-03O-00 3-3-8 -2 8 卸下基板支撑块 ( 标准 ) 9 ●从操作侧向上抬起左右的把手。 取出用把手 ●拉出基板支撑块。 基板支撑块 ●用双手向上慢慢卸下。 ●注意防止垃圾掉落或碰撞到照相机 (LED 照明 ) 。 ● 按照相同方法取下各个基台、各个轨道。 顺序
NPM-WX/WXS EJM9DC-MB-03O-00
个别
准备

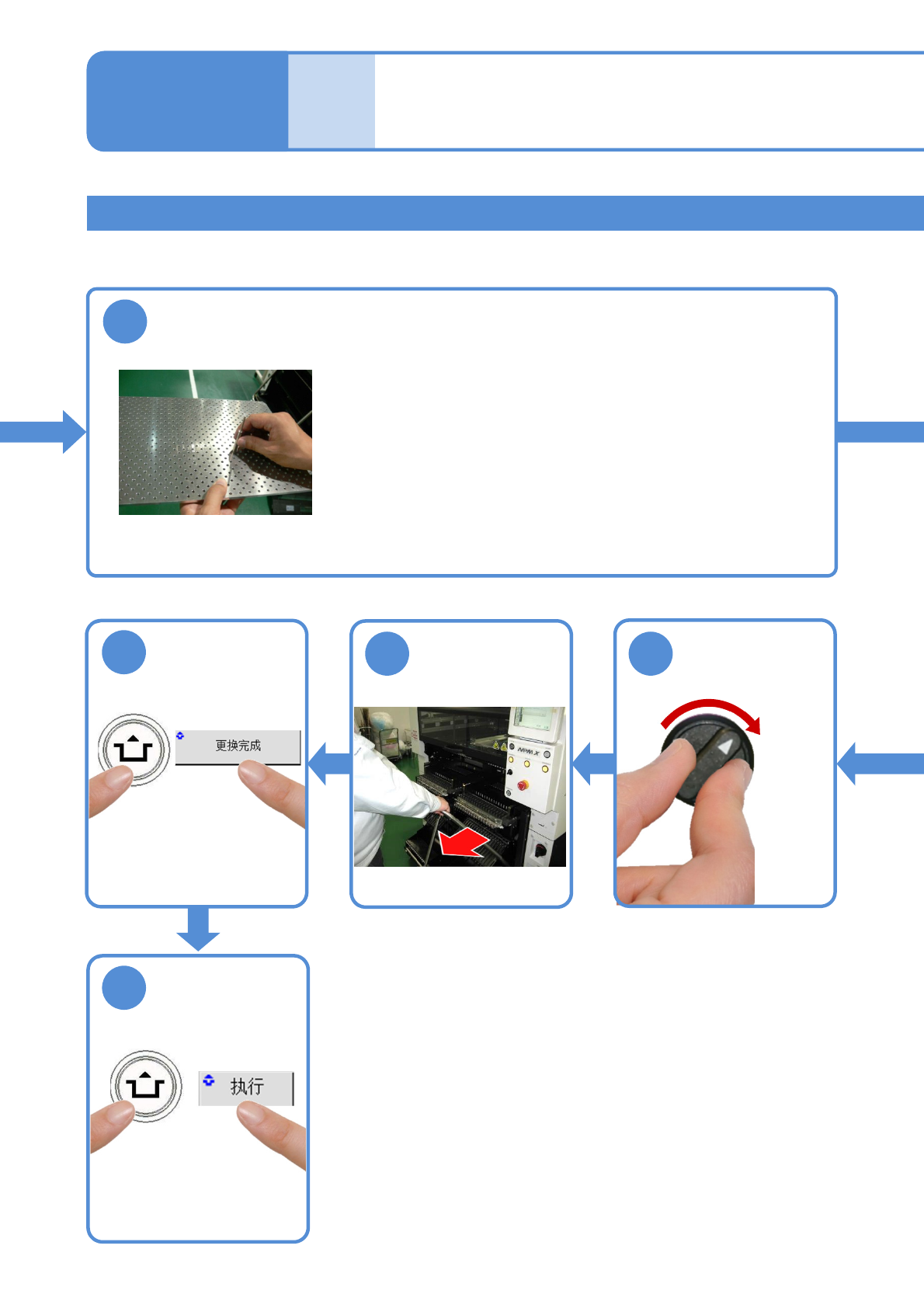

支撑销 (标准) 的安装 1
3-3-8-1
操作手册
3-3-8
1 2 3
5
4
7
6
ACTIVATION ACTIVATION
OFF SERVO ON
卸下基板
卸下更换台车
(→P.2-4)
用棉纱布盖在多功
能识别照相机上
将供料器工作台盖
倒向内侧
支撑销(标准)的安装 1
NPM-WX/WXS EJM9DC-MB-03O-00
3-3-8-2
8

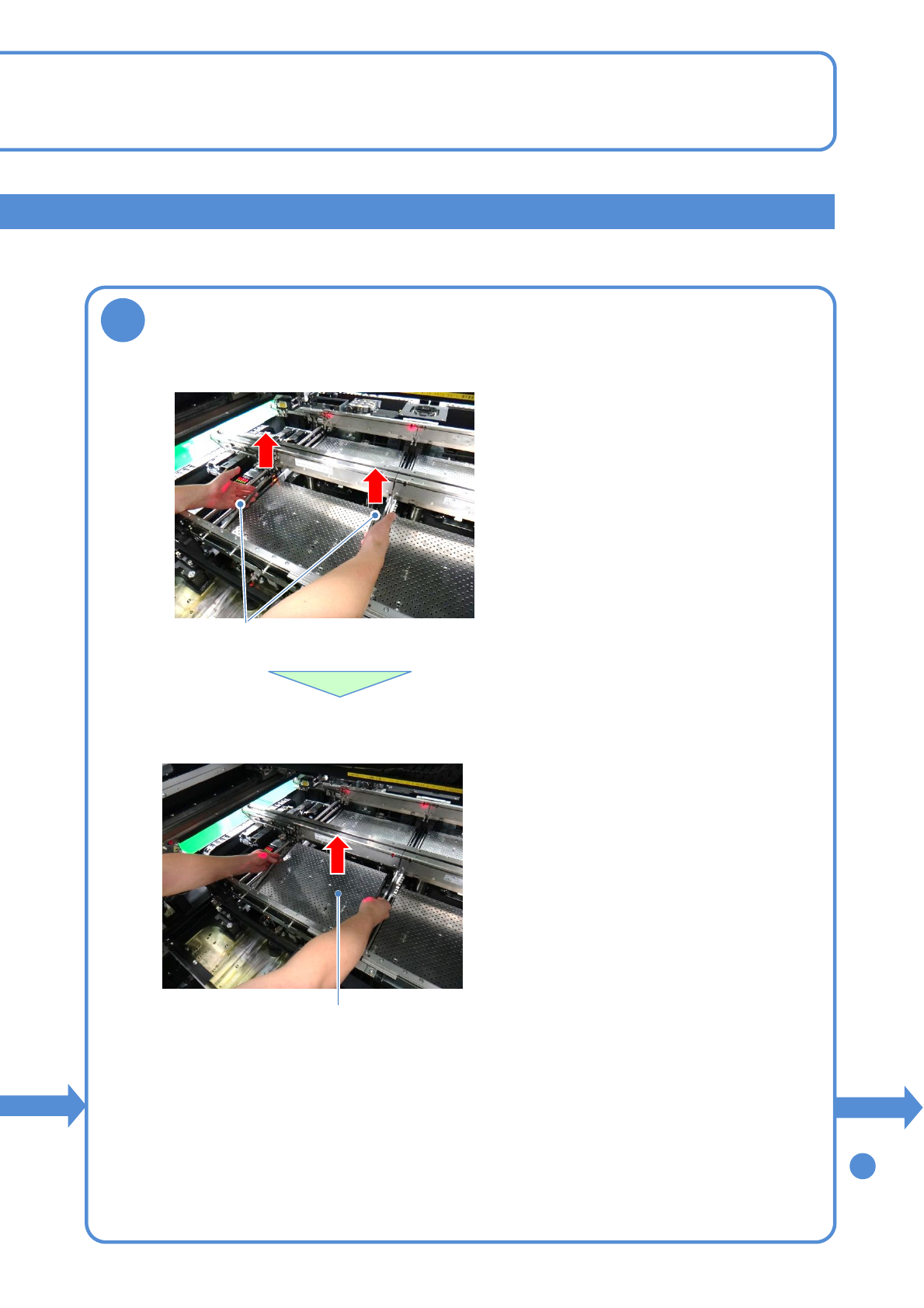

卸下基板支撑块(标准)
9
●从操作侧向上抬起左右的把手。
取出用把手
●拉出基板支撑块。
基板支撑块
●用双手向上慢慢卸下。
●注意防止垃圾掉落或碰撞到照相机
(LED照明)。
●按照相同方法取下各个基台、各个轨道。
顺序
NPM-WX/WXS EJM9DC-MB-03O-00
OFF SERVO ON
3-3-8-3
9
支撑销(标准)的安装 2
15 14
16
17
安装交换台车
(→P.2-4)
ACTIVATION
ACTIVATION
个别
准备
支撑销 (标准) 的安装 2
操作手册
3-3-8
在基板支撑块 (整体更换用) 上设置支撑销
●均等设置支撑销，以便可均等支撑住基板整体。
●注意不要碰撞到基板背面上的元件。
●使用支撑销设置治具 (选购件)，可防止支撑销的设置位置发生错误。
用于单轨传送带的 MTKA020542AA
用于双轨传送带的 MTKA022100AA
