NPM-WX/WXS EJM9DC-MB-03O-00
3-3-8-4
10
12

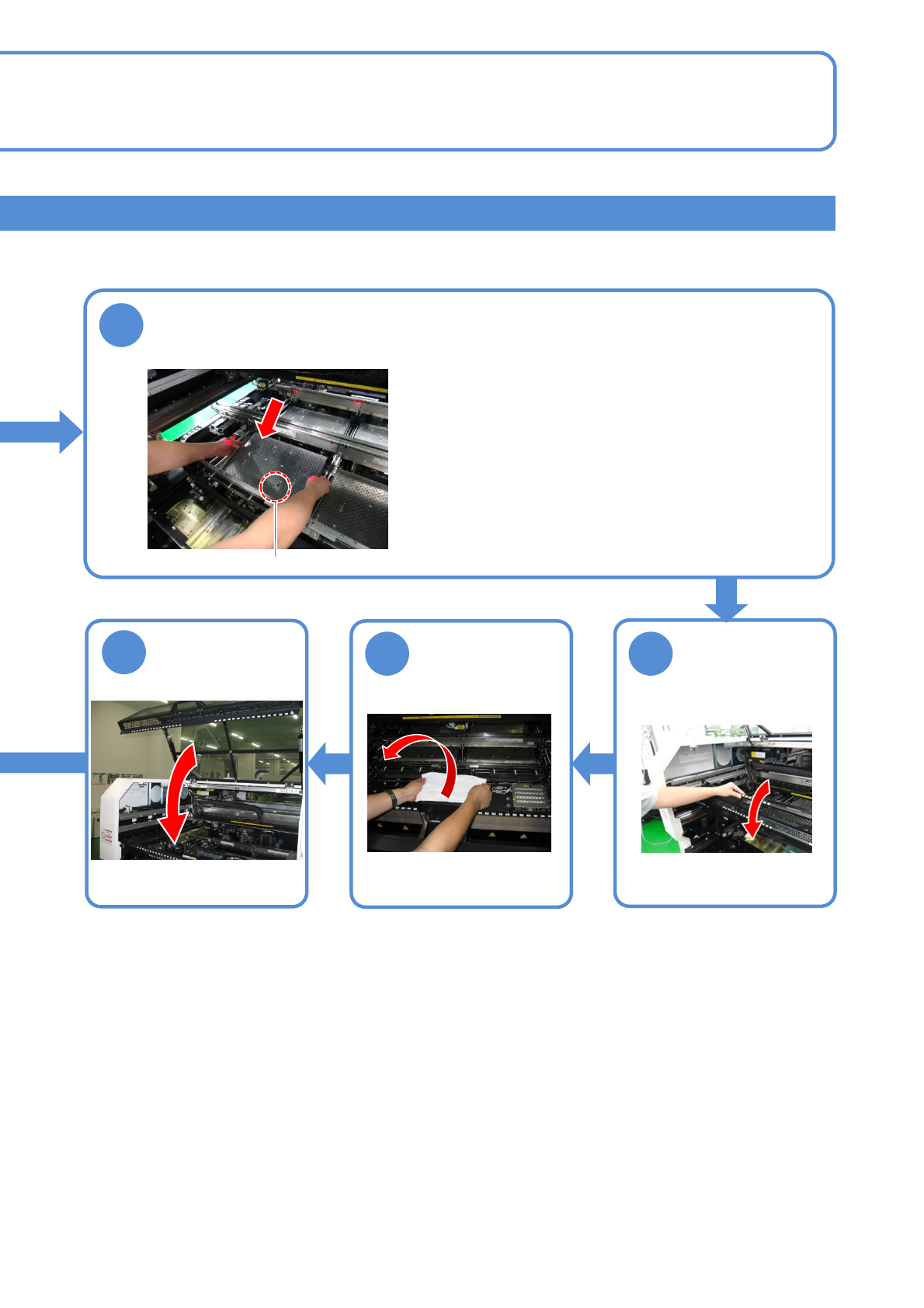

安装基板支撑块标准)时，注意请勿倾斜安装
(可能与轨道有干扰)
11
13
●使本体侧的导轨销对准基板支撑块的孔。
导轨销
取下棉纱布
安装供料器工作台
盖
NPM-WX/WXS EJM9DC-MB-03O-00
3-4-1
A
B
1
2
1
A
2
B
C
C

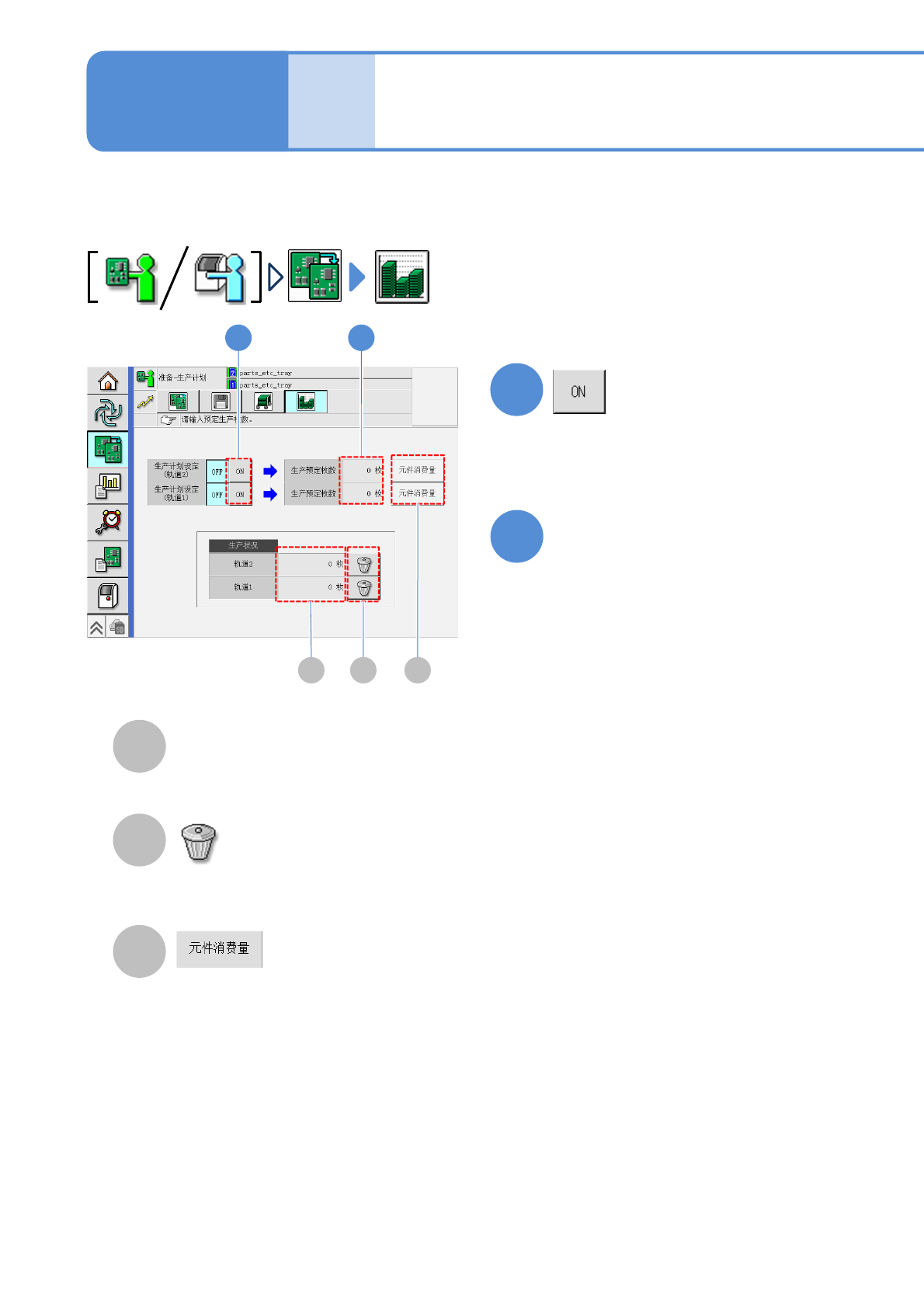

操作手册
3-4
生产计划
(生产数量设定)
在自动运转中可以设定生产预定数量。
另外，相对生产预定数量的元件消费量可以事先计算并显示。
输入生产预定枚数
●输入范围: 0 ～ 99999
●设定为‘0’时，能够不停止生产而连续
生产。
搬入枚数
显示传入的基板数量。
传入数量变为0。
显示与所设定枚数相应的必要元件点数。
(→P.3-5-2)
NPM-WX/WXS EJM9DC-MB-03O-00
3-4-2
E M
D
F
E
G
I
H
J
K
L
M
F G H I J

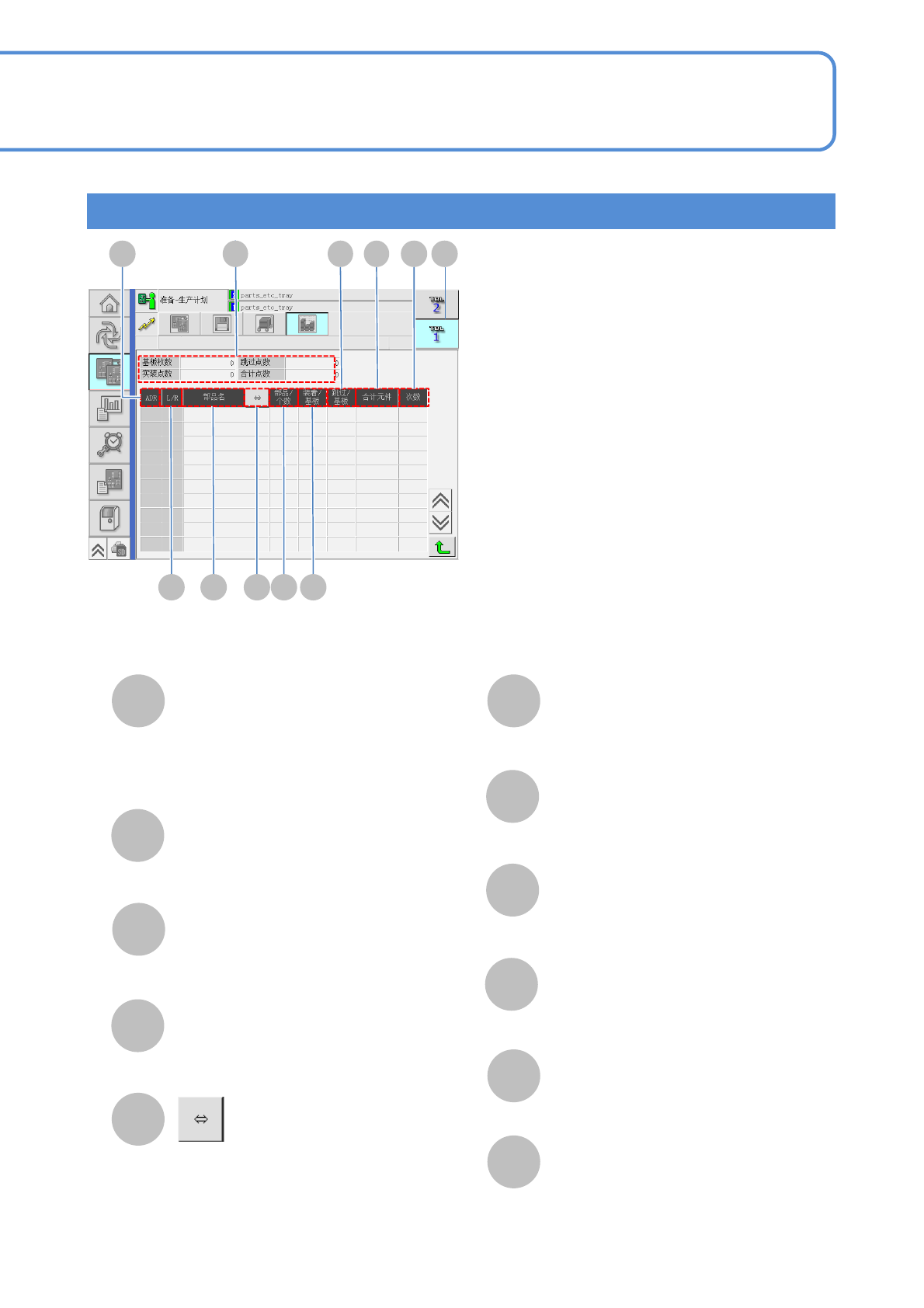

显示元件的消费量画面
N
N
部品/个数
1台供料器的元件数量。
装着/基板
1枚基板的贴装点数。
跳过/基板
1枚基板的跳过点数。
合计元件
元件的总数。
次数
供料器数量。
工作台
请选择对象的工作台。
显示元件的消费量
基板枚数: 生产的总数
贴装点数: 基板上的贴装总数
跳过点数: 没有贴装的总数
合计点数: 贴装点数+跳过点数
ADR (地址)
配置供料器的插槽编号(地址)。
L/R
编带的配置位置。
部品名
元件名称过长时，滚动此键来显示。
D K L
