NPM-WX/WXS EJM9DC-MB-04O-00
8
开始生产
4-1-1-1
1

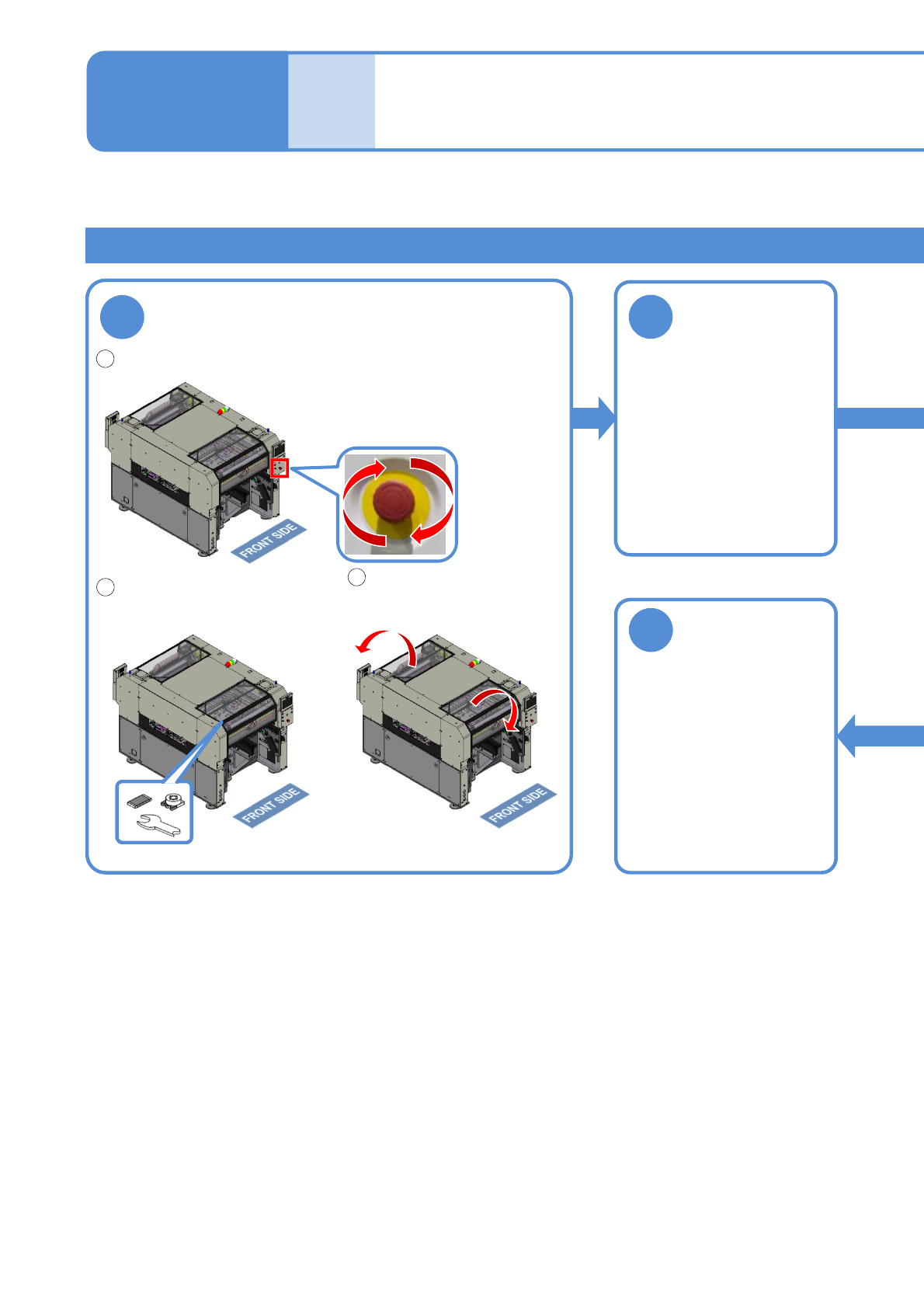

運転前の確認
1
2
3
2
生产
生产的开始 1
操作手册
4-1-1
对生产的开始方法进行说明。是操作员的日常操作。
紧急停止开关是否已解除。
●解除时，确认没有危险或者异常状况，
把紧急停止开关往右转。
传送带或者供料器工作台上必
须没有异物。
前侧、后侧的安全盖必须是
关闭状态。
如果设置了以下的
单元时，请将以下
单元的主电源开关
设为ON
●传送带L
●传送带R
生产开始
NPM-WX/WXS EJM9DC-MB-04O-00
OFF SERVO ON
4-1-1-2
6
START
5
4
7
3
ON

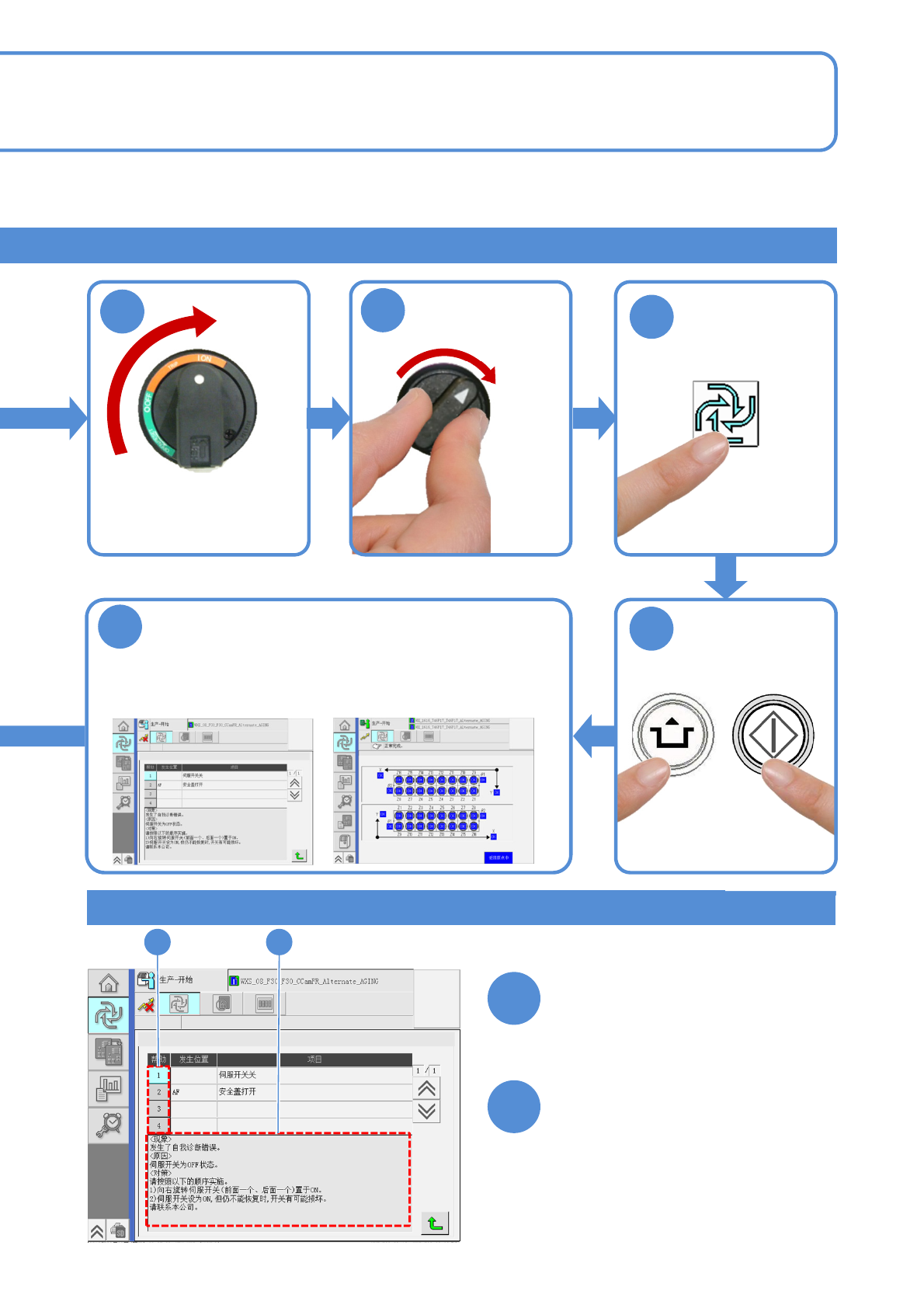

自我诊断后有异常时
1 2
1
ACTIVATION
●在OFF状态下，经过10秒
钟以后拧转。
●读取大约需要3分钟。
■设定生产开始位置
进行自我诊断处理
■有异常时，
显示异常项目。
■没有异常时
进行原点复位。
(→’自我诊断后有异常时’)
开始生产
选择项目
(显示修改方法)
按照指示进行修改
2
(→P.4-1-2-1
‘生产开始位置的设定’)
NPM-WX/WXS EJM9DC-MB-04O-00

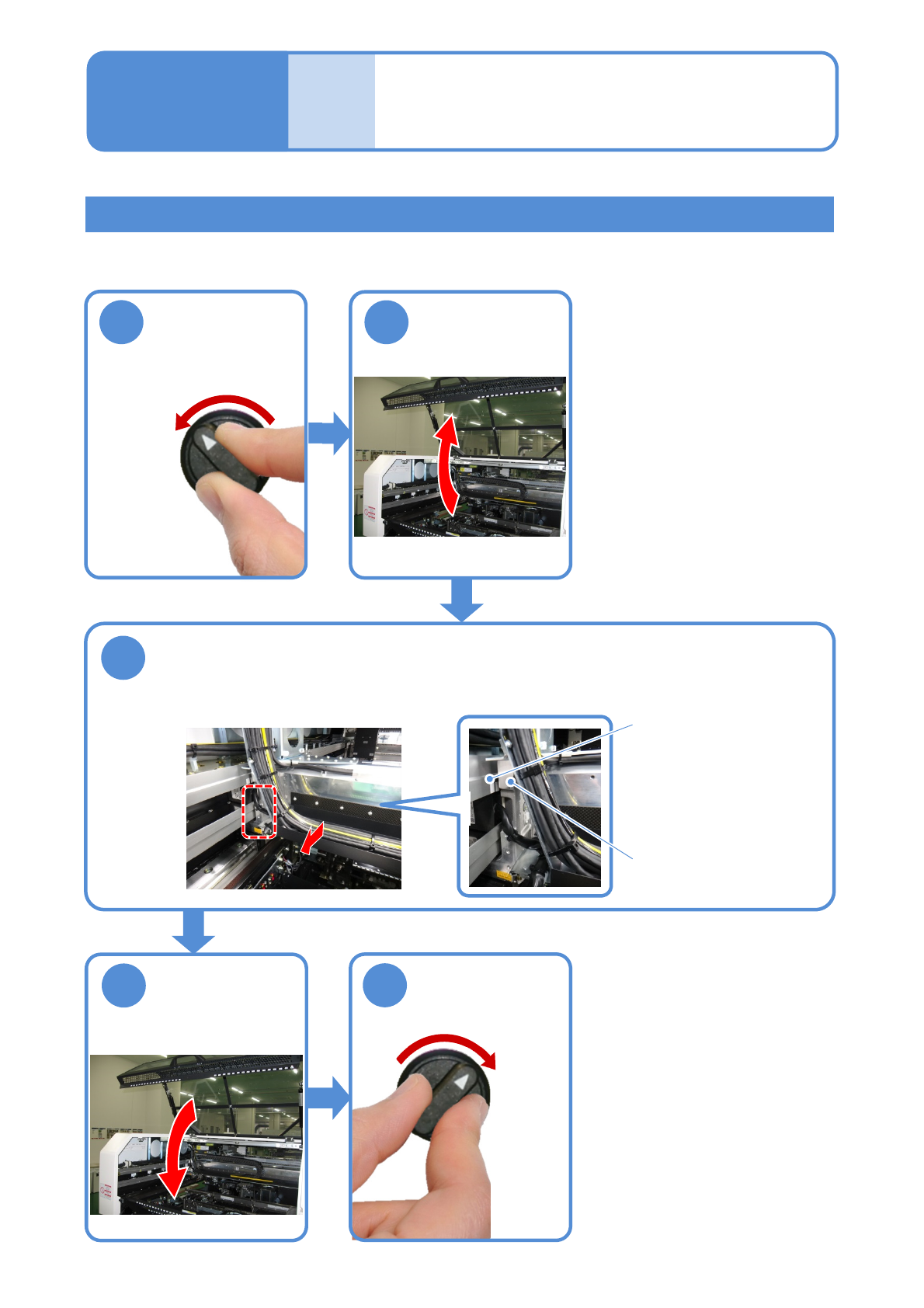

交换台车被卸下的状态时
4-1-1-3
21
4
5
3
OFF SERVO ON
OFF SERVO ON
生产
生产的开始 2
操作手册
4-1-1
独立实装模式时，在交换台车被卸下的状态下，在对面轴侧也可进行生产。
对器准备作业进行说明。
使X轴移动
移动交换台车被卸下一方的X轴边缘，使其一直移动到Y轴的退避位置标签的上侧。
退避位置标签
X轴边缘
