N7201A705C - 第200页

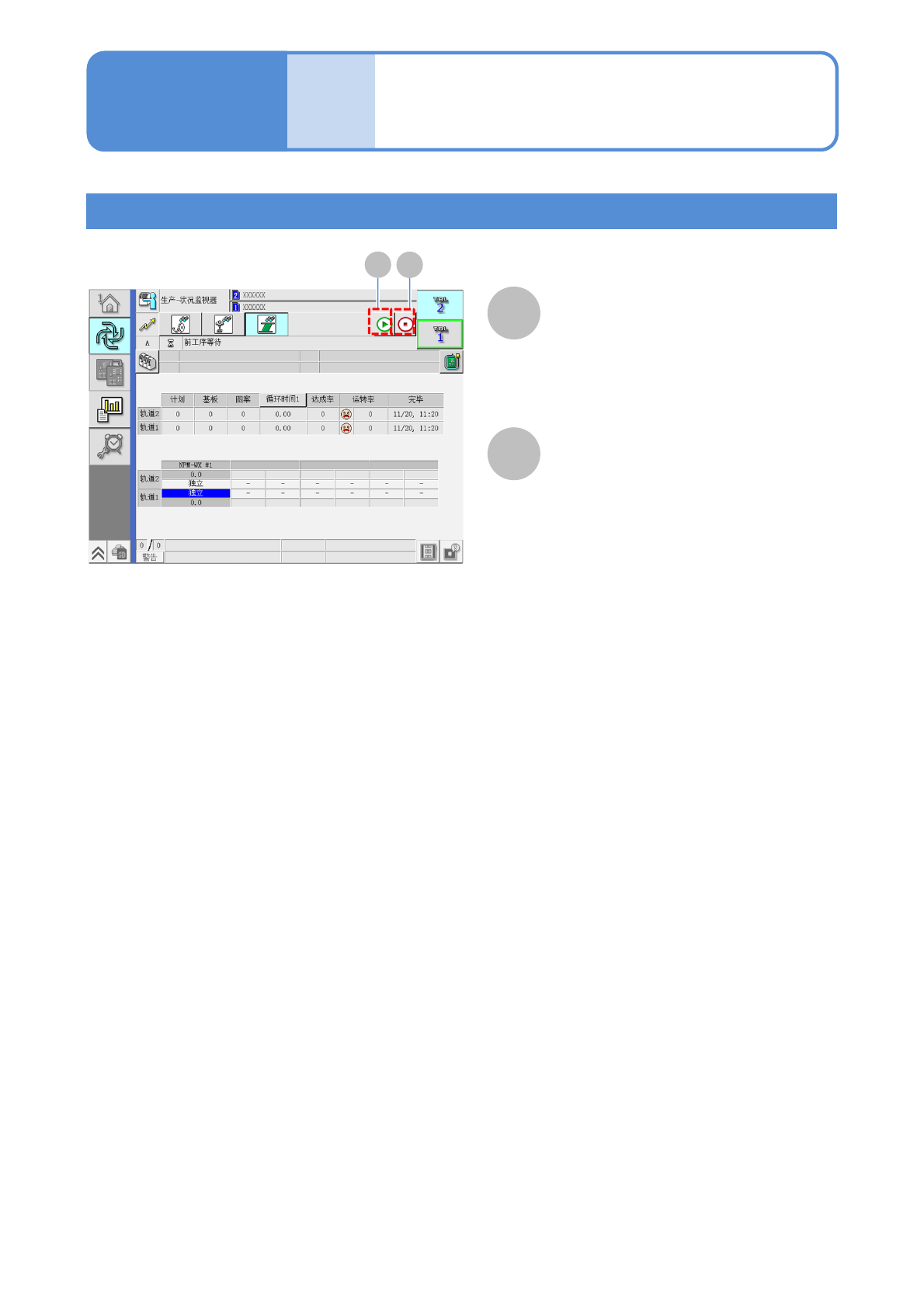

NPM-W X/WXS EJM9DC-MB-04O-0 0 生产中的画面 2 4-2-1 -3 P P Q Q 生产中、停止中的 确认方法 2 操作手册 4-2-1 生产 信息 ■ 贴装头 生产开始轨道的选择 选择开始生产的轨道 ( → P.4-1-2 -2 ) 生产停止轨道的选择 选择生产停止的轨道 ( → P.4-1-4)
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-1-2
H
D
EGA B C
I
M
J EGA B C
I
K
L
J
K
L
M

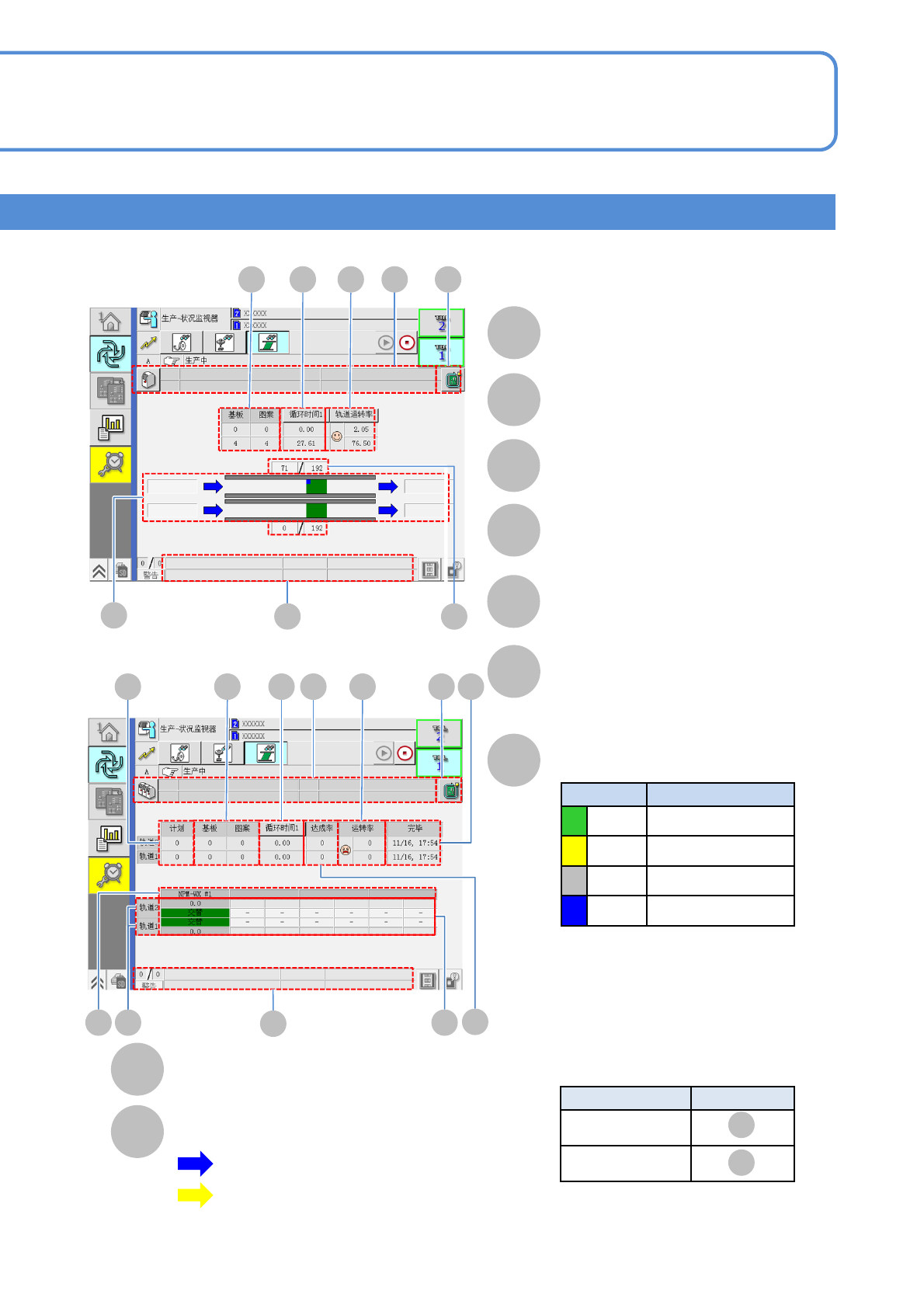

显示颜色 生产状态
绿色 生产中
黄色 停止中
灰色 元件供给待机中
蓝色 工序待机中
N O
N
O
M
N
G
H
I
■设备单位
■生产线单位
警告
显示错误/警告。
计划基板数
结束预测时间
达成率
生产实绩枚数／生产线计划枚数。
所连接的机器编号 (名称)
循环时间
上段: 轨道2
下段: 轨道1
生产状态
上段: 轨道2
下段: 轨道1
■瓶颈机器的位置显示
通过LNB的设定
，在下述显示部位以黄
色显示瓶颈机器的位置。
LNB的设定
显示部位
设备单位
轨道单位
*关于LNB的设定，请参照“LNB”的使
用说明书。
元件用完 / 元件用完警告
元件用完的发生状况。
传送状态
显示基板的传送状态和现在位置。
:蓝色…动作状态
:黄色…待机状态
等待传入
等待传出
NPM-WX/WXS EJM9DC-MB-04O-00
生产中的画面 2
4-2-1-3
P
P
Q
Q
生产中、停止中的
确认方法 2
操作手册
4-2-1
生产
信息
■贴装头
生产开始轨道的选择
选择开始生产的轨道
(→P.4-1-2
-2)
生产停止轨道的选择
选择生产停止的轨道
(→P.4-1-4)
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-1-4
